A medida que avanzan las normas de medición inteligente de las redes eléctricas nacionales, funciones como la facturación por tiempo de uso, la lectura remota de medidores y la retención de datos de cortes se han vuelto obligatorias en toda la industria. El chip RTC (reloj en tiempo real) proporciona la referencia de tiempo fundamental y la capacidad de activación programada que sustentan la lógica de facturación y la comunicación programada. El rendimiento de un RTC influye directamente en la consistencia de la medición y en los costos de mantenimiento en campo a largo plazo, lo que convierte una selección adecuada en una decisión estratégica para los fabricantes de medidores.

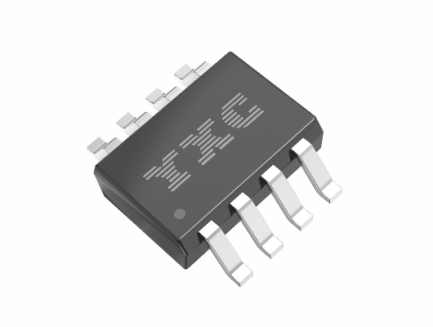

Figura 1: chip RTC de bajo consumo YXC YSN8563 — corriente de funcionamiento de 0.25μA, voltaje de mantenimiento de la hora de 1.0V–5.5V, amplio rango de temperatura de -40°C a +85°C, disponible en encapsulados SOP-8/TSSOP-8/MSOP-8 con interfaz I²C.

1. Dos puntos críticos en la selección del RTC para medidores inteligentes

Punto crítico 1: autoconsumo — cada microamperio cuenta a lo largo de una vida útil de 10 años

Los medidores inteligentes funcionan de forma continua durante más de 10 años, con el RTC siempre activo. Los RTC convencionales que consumen varios microamperios pueden representar una fracción significativa del presupuesto total de energía a lo largo de una década de servicio. El YSN8563 funciona con solo 0.25μA (3.3VDD, típico), lo que reduce el autoconsumo en la fuente para cumplir con los mandatos de eficiencia energética verde sin comprometer la funcionalidad.

Punto crítico 2: deriva por temperatura — cuando los errores de temporización se convierten en errores de facturación

Los medidores inteligentes se instalan predominantemente a la intemperie: en postes de servicios públicos, en gabinetes de distribución exterior, expuestos a las heladas del invierno y al calor del verano. Las variaciones de temperatura de decenas de grados hacen que los chips de reloj comunes se desvíen, acumulando desviaciones diarias de temporización que se traducen en desalineación de las ventanas de punta y fuera de punta, errores de facturación por tarifas escalonadas y discrepancias en los datos de lectura del medidor. Un RTC que mantenga su precisión en todo el rango de temperatura exterior no es opcional: es una necesidad regulatoria y comercial.

2. YSN8563: el RTC de bajo consumo y amplio rango de temperatura diseñado para medidores inteligentes

Para abordar los desafíos de toda la industria en cuanto a duración de la batería, deriva por temperatura y pérdida de datos por voltaje reducido, YXC Yangxing Technology recomienda el YSN8563, un chip RTC de bajo consumo y amplio rango de temperatura cuyo consumo ultrabajo, precisión de temperatura en todo el rango y estabilidad de amplio voltaje lo convierten en la solución de temporización preferida para el hardware de medidores inteligentes de próxima generación.

Especificaciones clave

Ventajas principales

El YSN8563 está diseñado específicamente para escenarios de bajo consumo. Con una corriente de funcionamiento típica de 0.25μA, su contribución al presupuesto total de energía es insignificante, lo que prolonga de manera efectiva la vida útil del medidor inteligente y reduce los costos de mantenimiento de toda la flota. Para los fabricantes de medidores, esto se traduce en un mejor posicionamiento de mercado del producto y en menos reclamaciones de garantía vinculadas al agotamiento prematuro de la batería.

Gracias a su funcionamiento en un amplio rango de temperatura de -40℃ a +85℃ y al soporte para un cristal externo de 32.768kHz (YXC recomienda la serie YST310S para una precisión de ±10ppm a +25℃), el YSN8563 mantiene un mantenimiento de la hora confiable incluso ante variaciones extremas de temperatura exterior. Esto garantiza que los cálculos de facturación por tiempo de uso y por tarifas escalonadas sigan siendo precisos, lo que protege tanto la integridad de los ingresos de la empresa de servicios públicos como la equidad en la facturación para el usuario final.

El rango de funcionamiento de 1.8V~5.5V y el rango de mantenimiento de la hora de 1.0V~5.5V, junto con la detección de bajo voltaje integrada, proporcionan una advertencia temprana cuando el voltaje de alimentación cae por debajo del umbral confiable, lo que evita la corrupción de la temporización y la pérdida de datos por energía inestable y refuerza la confiabilidad en campo a largo plazo.

Para obtener muestras, precios o asesoría técnica sobre el RTC YSN8563, comuníquese con el equipo de ingeniería de YQM.
