SiT9505: हाई-स्पीड कम्युनिकेशंस के लिए क्लॉक बैकबोन की नई परिभाषा

जब फ़ेम्टोसेकंड-स्तरीय जिटर बाधा बन जाता है, तब आपकी डेटा इंटीग्रिटी की सुरक्षा कौन सुनिश्चित करता है?

100G, 200G, 400G, 800G और उभरते 1.6T तथा उससे आगे के ऑप्टिकल ट्रांसीवर, हाई-स्पीड डेटा सेंटर स्विच और हाइपरस्केल कंप्यूटिंग प्लेटफ़ॉर्म में रेफ़रेंस क्लॉक की गुणवत्ता सीधे लिंक BER और प्रभावी थ्रूपुट तय करती है। इन डेटा रेट पर पारंपरिक क्वार्ट्ज़-आधारित ऑसिलेटर लगातार सख़्त होते जिटर बजट को पूरा करने में संघर्ष करते हैं, जबकि मैकेनिकल वाइब्रेशन से पैदा हुई फ़्रीक्वेंसी वांडर एक मूक ख़तरा बन जाती है — जिससे पैकेट लॉस होता है और सिस्टम की उपलब्धता को नुक़सान पहुँचता है। SiTime का SiT9505 डिफ़रेंशियल ऑसिलेटर परिवार ठीक इन्हीं चुनौतियों के समाधान के लिए बनाया गया है, और MEMS-आधारित सटीकता को फ़ील्ड में सिद्ध मज़बूती के साथ जोड़ता है।

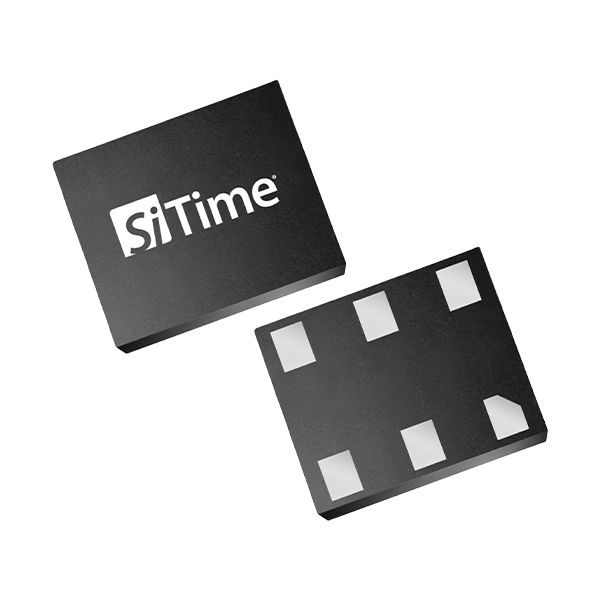

चित्र 1: SiT9505 MEMS डिफ़रेंशियल ऑसिलेटर — इंडस्ट्री-स्टैंडर्ड 2016, 2520 और 3225 SMD पैकेज में 41 fs RMS फ़ेज़ जिटर देता है और 100G–1.6T ऑप्टिकल मॉड्यूल तथा डेटा सेंटर SerDes रेफ़रेंस क्लॉकिंग के लिए विशेष रूप से बनाया गया है।

1. डिफ़रेंशियल क्लॉक परफ़ॉर्मेंस को फिर से परिभाषित करने वाले तीन मुख्य फ़ायदे

फ़ायदा 1: 41 fs RMS फ़ेज़ जिटर — हाई-स्पीड लिंक के लिए अत्यधिक टाइमिंग सटीकता

SiT9505 सीरीज़ SiTime की उन्नत MEMS क्लॉकिंग तकनीक का उपयोग करके आम तौर पर 41 fs RMS फ़ेज़ जिटर (12 kHz से 20 MHz तक इंटीग्रेटेड) हासिल करती है। इस परफ़ॉर्मेंस स्तर पर हर क्लॉक एज की टाइमिंग अनिश्चितता फ़ेम्टोसेकंड के दायरे में सिमट जाती है — 50 MHz, 100 MHz, 156.25 MHz, 315.5 MHz और 625 MHz सहित सभी स्टैंडर्ड रेफ़रेंस फ़्रीक्वेंसी पर। 100G से 1.6T तक के ऑप्टिकल मॉड्यूल और हाई-स्पीड स्विच फ़ैब्रिक को चलाने वाले SerDes लेन के लिए इसका मतलब है चौड़ी आई ओपनिंग, कम BER और चैनल लॉस के मुक़ाबले ज़्यादा मार्जिन — यानी SiT9505 वाक़ई वह “टाइमिंग हार्टबीट” बन जाता है जिस पर हाई-बैंडविड्थ लिंक भरोसा कर सकते हैं।

फ़ायदा 2: सार्वभौमिक 2016, 2520 और 3225 फ़ुटप्रिंट — कॉम्पैक्ट, बिना किसी समझौते के

इंडस्ट्री-स्टैंडर्ड 2.0 mm × 1.6 mm, 2.5 mm × 2.0 mm और 3.2 mm × 2.5 mm SMD पैकेज में उपलब्ध SiT9505 आज के ऑप्टिकल ट्रांसीवर, हाई-स्पीड NIC और डेंस स्विच बोर्ड में पहले से डिज़ाइन किए गए ठीक उन्हीं फ़ॉर्म फ़ैक्टर में टॉप-टियर जिटर परफ़ॉर्मेंस देता है। इंजीनियरों को अब कम जिटर के लिए PCB एरिया का त्याग नहीं करना पड़ता, और पुराने क्वार्ट्ज़ ऑसिलेटर से माइग्रेट करते समय फ़ुटप्रिंट असंगति से भी नहीं जूझना पड़ता। यह पिन-कम्पैटिबल डिज़ाइन मार्ग प्रोटोटाइप से वॉल्यूम प्रोडक्शन तक संक्रमण को तेज़ करता है, जिससे टीमें पहले ही दिन से सिग्नल इंटीग्रिटी और लेआउट निरंतरता दोनों सुनिश्चित कर सकती हैं।

फ़ायदा 3: 20× बेहतर एंटी-वाइब्रेशन — कठिन वातावरण में अटल क्लॉकिंग

क्वार्ट्ज़ रेज़ोनेटर स्वभाव से ही मैकेनिकल वाइब्रेशन के प्रति संवेदनशील होते हैं — छोटे-से-छोटे कंपन भी फ़्रीक्वेंसी मॉड्यूलेशन पैदा कर सकते हैं, जो हाई-स्पीड सीरियल लिंक में BER गिरावट का कारण बनता है। SiT9505, SiTime MEMS तकनीक के अंतर्निहित लाभों का उपयोग करते हुए पारंपरिक क्वार्ट्ज़-आधारित डिज़ाइनों की तुलना में एंटी-वाइब्रेशन परफ़ॉर्मेंस में 20× सुधार हासिल करता है। सर्वर रैक के अंदर कूलिंग फ़ैन का कंपन हो, फ़ैक्टरी फ़्लोर पर आसपास की मशीनरी की गड़गड़ाहट हो, या ऑप्टिकल मॉड्यूल के चालू अवस्था में प्लग के दौरान मैकेनिकल शॉक — डिवाइस हर हाल में स्थिर फ़्रीक्वेंसी आउटपुट बनाए रखता है, जिससे वाइब्रेशन-जनित पैकेट लॉस में भारी कमी आती है और 24/7 सिस्टम विश्वसनीयता सुनिश्चित होती है। मैकेनिकल स्ट्रेस में भी बेहतर काम करने वाले रग्डाइज़्ड ऑसिलेटर चाहने वाले इंजीनियरों के लिए SiT9505 एक नया बेंचमार्क स्थापित करता है।

2. उद्योग की दो गंभीर समस्याओं का समाधान

समस्या 1: हाई-स्पीड कम्युनिकेशंस में टाइमिंग सटीकता की निरंतर बढ़ती मांग

हर 100G/200G/400G/800G और उससे आगे के ऑप्टिकल मॉड्यूल, डेटा सेंटर स्विच और हाई-परफ़ॉर्मेंस सर्वर प्लेटफ़ॉर्म के अंदर SerDes क्लॉकिंग चेन बेहद सख़्त जिटर टॉलरेंस लगाती है। क्लॉक जिटर का हर अतिरिक्त फ़ेम्टोसेकंड डेटा रेट के साथ बढ़कर मापनीय BER गिरावट में बदल सकता है — और वह लिंक बजट खा जाता है जिसे सिस्टम आर्किटेक्ट्स ने बड़ी मेहनत से बचाया था। SiT9505 अपने 41 fs टिपिकल फ़ेज़ जिटर के साथ एक फ़ील्ड-वैलिडेटेड टाइमिंग रेफ़रेंस देता है, जो बड़े नेटवर्किंग OEM के वॉल्यूम प्रोडक्शन प्रोग्राम में पहले ही क्वालिफ़ाई हो चुका है। अगली पीढ़ी के ऑप्टिकल इंटरकनेक्ट के लिए उद्योग के पसंदीदा लो-जिटर ऑसिलेटर के रूप में इसने हाई-स्पीड कम्युनिकेशन लिंक के अंदर भरोसेमंद “टाइम हार्ट” का स्थान अर्जित किया है।

समस्या 2: डेंस डिप्लॉयमेंट में वाइब्रेशन-जनित पैकेट लॉस

डेटा सेंटर, टेलीकॉम सेंट्रल ऑफ़िस और इंडस्ट्रियल कम्युनिकेशन इंस्टॉलेशन अपने उपकरणों पर लगातार मैकेनिकल स्ट्रेस डालते हैं — फ़ैन से पैदा चेसिस कंपन, रैक-लेवल रेज़ोनेंस और डिप्लॉयमेंट के दौरान ट्रांसपोर्टेशन शॉक भी। इन परिस्थितियों में क्वार्ट्ज़ ऑसिलेटर नियमित रूप से फ़्रीक्वेंसी ड्रिफ़्ट और फ़ेज़ नॉइज़ में गिरावट दिखाते हैं, जिससे लिंक रीट्रेन, पैकेट लॉस और थ्रूपुट में भारी गिरावट होती है। SiT9505 का 20× एंटी-वाइब्रेशन फ़ायदा वाइब्रेशन से फ़ेज़ नॉइज़ तक की कपलिंग को स्रोत पर ही दबा देता है और फ़ील्ड विश्वसनीयता की एक प्रमुख मूल वजह को प्रभावी ढंग से बेअसर कर देता है। रग्डाइज़्ड टाइमिंग सॉल्यूशंस तैनात करने वाले सिस्टम आर्किटेक्ट्स के लिए इसका मतलब है कम फ़ील्ड रिटर्न और स्पष्ट रूप से ज़्यादा नेटवर्क उपलब्धता।

3. निष्कर्ष: आपके डेटा रेट के साथ बढ़ने वाली सटीक टाइमिंग

SiT9505 सिर्फ़ एक और डिफ़रेंशियल ऑसिलेटर नहीं है — यह हाई-स्पीड कम्युनिकेशंस की बढ़ती क्लॉकिंग मांगों पर SiTime का निर्णायक उत्तर है। 41 fs अल्ट्रा-लो जिटर जो टाइमिंग सटीकता की ऊपरी सीमा तय करता है, 2016/2520/3225 सार्वभौमिक पैकेज जो डिज़ाइन कम्पैटिबिलिटी बनाए रखते हैं, और 20× एंटी-वाइब्रेशन मार्जिन जो पर्यावरणीय विश्वसनीयता की चुनौतियों पर विजय पाता है — इन सबके साथ SiT9505 ऑप्टिकल इंटरकनेक्ट रोडमैप के लिए ही बनाया गया है: आज के 400G/800G डिप्लॉयमेंट से लेकर कल के 1.6T और 3.2T फ़्रंटियर तक। चाहे आप अगली पीढ़ी के ट्रांसीवर का प्रोटोटाइप बना रहे हों या डेटा सेंटर फ़ैब्रिक को लाखों लेन तक स्केल कर रहे हों, SiTime की SiT9505 सीरीज़ वह क्लॉक रेफ़रेंस है जिस पर आप निर्माण कर सकते हैं।

SiT9505 — हर बिट पहुँचता है, फ़ेम्टोसेकंड-क्लॉक अनुशासन की सटीकता पर टिका हुआ।
