इंडस्ट्रियल कंट्रोल, स्मार्ट मीटरिंग, IoT टर्मिनल और अनगिनत अन्य एम्बेडेड सिस्टम में रियल-टाइम क्लॉक (RTC) चिप सिस्टम का “समय-हृदय” है। परिपक्व परफ़ॉर्मेंस और स्थिर गुणवत्ता के कारण DS1302ZN वर्षों से इस क्षेत्र में बेंचमार्क बना हुआ है।

लेकिन सप्लाई चेन में उतार-चढ़ाव और लोकलाइज़ेशन की बढ़ती मांग के साथ, ऐसी देसी चिप ढूँढना जो DS1302ZN डिज़ाइन में बिना रुकावट फ़िट हो जाए, इंजीनियरों और प्रोक्योरमेंट मैनेजरों दोनों के लिए एक साझा चिंता बन गया है। YXC Yangxing Technology की D1302F ट्रिकल-चार्ज समय-गणना चिप — जिसे YQM ELECTRONICS वितरित करता है — ठीक वही उत्तर है जिसकी यह बाज़ार तलाश कर रहा है।

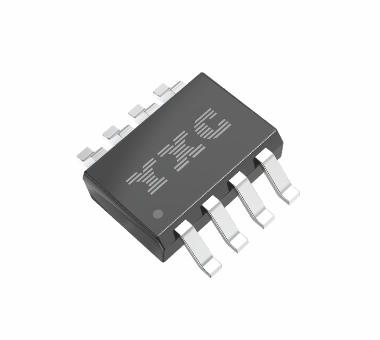

चित्र 1: D1302F — मानक SOP8 पैकेज में 100% कम्पैटिबल, पिन-फ़ॉर-पिन DS1302ZN रिप्लेसमेंट।

1. हार्डवेयर और सॉफ़्टवेयर कम्पैटिबिलिटी: PCB दोबारा डिज़ाइन नहीं, कोड दोबारा नहीं

हार्डवेयर इंजीनियरों के लिए किसी भी रिप्लेसमेंट में सबसे बड़ा डर बोर्ड को दोबारा डिज़ाइन करना या फ़र्मवेयर दोबारा लिखना होता है। D1302F दो स्तरों पर पूरी कम्पैटिबिलिटी के साथ इन दोनों जोखिमों को हटा देता है:

• समान पिन डेफ़िनिशन: मानक SOP8 पैकेज, DS1302ZN के बिल्कुल समान पिन अरेंजमेंट के साथ — मौजूदा PCB पर बिना किसी लेआउट बदलाव के सीधा फ़िट।
• समान रजिस्टर फ़ंक्शन: क्लॉक/कैलेंडर रजिस्टर, कंट्रोल रजिस्टर और RAM एड्रेस मैपिंग DS1302ZN से मेल खाते हैं, इसलिए मौजूदा ड्राइवर बिना बदलाव के चलते हैं।
• समान कम्युनिकेशन टाइमिंग: वही 3-wire सीरियल इंटरफ़ेस (RST, I/O, SCLK), DS1302ZN से मेल खाते टाइमिंग पैरामीटर के साथ — STM32, GD32 और ESP32 जैसे मुख्यधारा MCU इसे सीधे ड्राइव करते हैं।

2. हर टाइमिंग कार्य के लिए DS1302 की पूरी फ़ीचर विरासत

D1302F, DS1302 फ़ैमिली की हर मुख्य विशेषता आगे बढ़ाता है: 2100 तक लीप-ईयर कम्पन्सेशन के साथ सेकंड/मिनट/घंटा/दिन/महीना/सप्ताह/वर्ष का पूरा कैलेंडर; MCU हस्तक्षेप के बिना महीनों की लंबाई के अनुसार कैलेंडर का स्वचालित समायोजन (फ़रवरी 28/29, अप्रैल 30 आदि); 12-घंटा (AM/PM) या 24-घंटा फ़ॉर्मेट; डिवाइस पैरामीटर या लॉग डेटा के लिए 31×8 बाइट नॉन-वोलेटाइल स्टैटिक RAM; और मुख्य सप्लाई (VCC2) और बैकअप (VCC1) के बीच स्वचालित स्विचिंग वाला डुअल-सप्लाई मैनेजमेंट — बिजली गिरने पर भी टाइमिंग कभी नहीं रुकती, और चिप बैकअप बैटरी या सुपरकैपेसिटर को चार्ज भी कर सकती है। क्लॉक/कैलेंडर या RAM का बर्स्ट रीड/राइट डेटा-ट्रांसफ़र एफ़िशिएंसी को और बढ़ाता है।

3. बिजली और तापमान: फ़ील्ड डिप्लॉयमेंट के लिए बना

बैटरी-पावर वाले पोर्टेबल डिवाइस और IoT एंडपॉइंट के लिए खपत ही सहनशक्ति तय करती है। D1302F, 2.0V पर 300nA से नीचे समय-गणना करंट बनाए रखता है, स्टैंडबाय करंट (ऑसिलेटर बंद) 100nA तक कम, व्यापक 2.0V ~ 5.5V ऑपरेटिंग रेंज में — 3.3V और 5V दोनों सिस्टम के साथ सहजता से कम्पैटिबल। बैकअप के रूप में छोटी कॉइन सेल पर भी D1302F वर्षों तक बिना रुकावट टाइमिंग बनाए रखता है। -40°C ~ +85°C की इंडस्ट्रियल टेम्परेचर रेंज इसे उत्तरी आउटडोर उपकरणों और उच्च-तापमान वाले इंडस्ट्रियल वर्कशॉप दोनों में सटीक बनाए रखती है।

4. एप्लीकेशन कवरेज: D1302F कहाँ फ़िट होता है

• इंडस्ट्रियल कंट्रोल: PLC, डेटा एक्विज़िशन टर्मिनल, इंडस्ट्रियल गेटवे
• स्मार्ट मीटरिंग: बिजली, पानी, गैस और हीट मीटर
• IoT टर्मिनल: NB-IoT/4G मॉड्यूल, स्मार्ट सेंसर, पोर्टेबल मॉनिटर
• कंज़्यूमर इलेक्ट्रॉनिक्स: मोबाइल फ़ोन, फ़ैक्स मशीन, पोर्टेबल इंस्ट्रूमेंट
• स्मार्ट होम: टाइमर कंट्रोलर, स्मार्ट अप्लायंस

निष्कर्ष: DS1302ZN डिज़ाइन के लिए ज़ीरो-रिस्क लोकलाइज़ेशन पथ

फ़्रीक्वेंसी-कंट्रोल डिवाइस के अग्रणी देसी निर्माता के रूप में YXC Yangxing Technology परिपक्व उत्पादन और गुणवत्ता प्रणालियाँ लाता है — साथ ही स्टॉक उपलब्धता और तकनीकी सहायता, जो आयातित चिप्स के लंबे लीड टाइम और कीमत के उतार-चढ़ाव से बचाती है। D1302F एक ही पैकेज में 100% कम्पैटिबिलिटी, अति-कम बिजली खपत, इंडस्ट्रियल-ग्रेड गुणवत्ता और भरोसेमंद आपूर्ति देता है — DS1302ZN के लिए कम लागत वाला, ज़ीरो-रिस्क देसी रिप्लेसमेंट पथ। चाहे आप नया डिज़ाइन शुरू कर रहे हों या मौजूदा प्रोडक्ट के लिए विकल्प क्वालिफ़ाई कर रहे हों, D1302F एक भरोसेमंद विकल्प है।

अपने अगले डिज़ाइन के लिए D1302F की तुलना अन्य रियल-टाइम क्लॉक विकल्पों से करने हेतु YQM ELECTRONICS का पूरा RTC चिप पोर्टफ़ोलियो देखें।
