В мире цифровых схем кварцевые резонаторы действуют как «метроном» сердца, обеспечивая точные тактовые сигналы для CPU, MCU и других микросхем. Без них устройства не могут работать синхронно. Распространенные кварцы на 8 МГц, 12 МГц и 24 МГц могут казаться просто разными числами, но за ними стоит тонкий баланс энергопотребления, производительности и требований приложения.

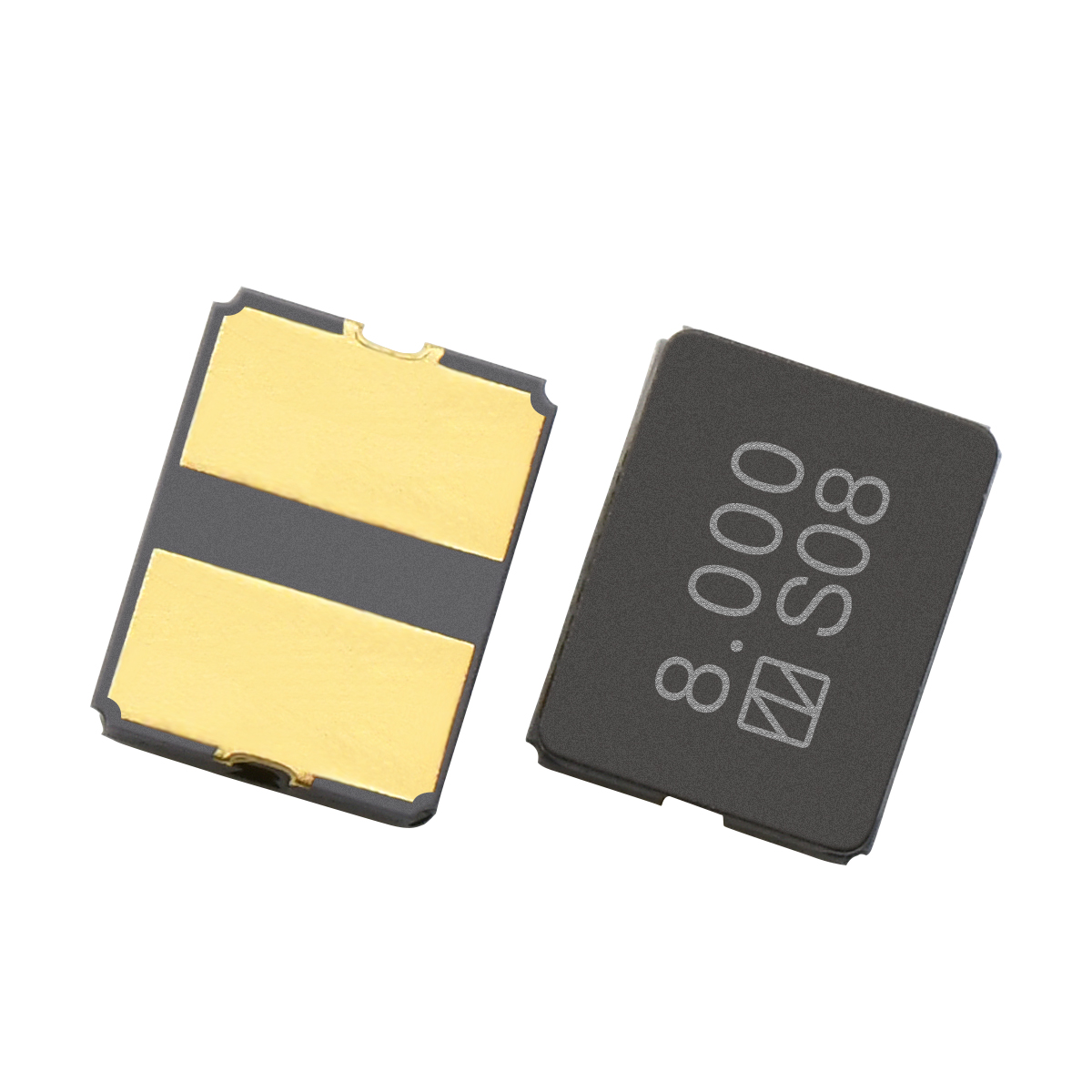

Рисунок 1: SMD кварцевый резонатор

8 МГц: Оптимальная точка для малого потребления и классических приложений

Кварц на 8 МГц часто встречается в ранних микроконтроллерах серии 8051 и некоторых маломощных MCU, ориентированных на энергоэффективность, таких как серия MSP430. Почему 8 МГц? Поскольку многие микроконтроллеры используют 12-тактовый делитель (например, стандартный 8051), 8 МГц ÷ 12 ≈ 666 кГц, что дает скорость выполнения инструкций примерно 0,67 MIPS (миллионов инструкций в секунду). Этого достаточно для базовых задач управления, таких как сканирование клавиш, светодиодная индикация и сбор данных о температуре, без генерации избыточного энергопотребления.

Сегодня кварц на 8 МГц также служит «низкоскоростным тактовым генератором» в маломощных режимах, поддерживая базовую синхронизацию во время сна устройства и переключаясь на более высокие частоты при пробуждении. Для приложений с батарейным питанием выбор правильного кварца МГц может значительно продлить срок службы батареи.

12 МГц: «Золотая частота» для последовательной связи

Популярность кварца на 12 МГц тесно связана с последовательной связью. Для UART-связи требуются точные скорости передачи данных — 9600, 19200, 115200 и т.д. Частота 12 МГц после простого деления (например, на 16 или 32) позволяет получать стандартные скорости передачи с минимальной погрешностью: 12 000 000 ÷ 16 = 750 000, что можно далее разделить счетчиками для простого получения 9600 бод. Напротив, другие частоты могут требовать сложных дробных делителей, что приводит к потенциальным ошибкам передачи.

Поэтому 12 МГц когда-то был стандартной конфигурацией для последовательных портов ПК, промышленного контроля, GPS-модулей и других устройств. Даже несмотря на то, что современные MCU имеют встроенные генераторы скорости передачи данных, 12 МГц остается предпочтительным для многих инженеров из-за своей «регулярности» и совместимости. Изучите наши SMD кварцы МГц для вариантов поверхностного монтажа.

24 МГц: Ускорение производительности для IoT-приложений

Когда вычислительная мощность становится узким местом, на помощь приходит кварц на 24 МГц. Его частота ровно вдвое выше 12 МГц и втрое выше 8 МГц, что позволяет напрямую заменить существующий кварц для ускорения работы системы (при условии поддержки MCU). Сегодня 24 МГц является типичной внешней тактовой частотой для основных микроконтроллеров, таких как ARM Cortex-M0/M3 (серии STM32, LPC) и ESP8266/ESP32.

Более высокая частота означает:

• Более быстрое реагирование: Задачи со средней нагрузкой, такие как цифровая фильтрация, ПИД-регулирование и захват изображений, решаются легко.
• Поддержка протоколов связи: I2C и SPI могут достигать тактовых частот в несколько МГц, а обработка базы Wi-Fi/Bluetooth также зависит от высокоскоростного тактового сигнала.
• Баланс мощности: По сравнению с 48 МГц или выше, 24 МГц обеспечивает хороший баланс между производительностью и потребляемым током (примерно 2-5 мА).

Как выбрать правильную частоту?

Выбор частоты кварца никогда не сводится к принципу «чем больше, тем лучше». Скорее, это вопрос «подгонки» под требования задачи, бюджет по мощности и поддержку микросхемы. В следующий раз, когда вы будете разбирать пульт дистанционного управления, плату разработки или умную розетку, взгляните на этот маленький кварцевый кристалл — каждое его колебание точно задает такт цифровому миру.

Для более продвинутых решений синхронизации изучите наш ассортимент тактовых генераторов и узнайте, как EPSON, SiTIME и другие ведущие производители расширяют границы технологий синхронизации.
