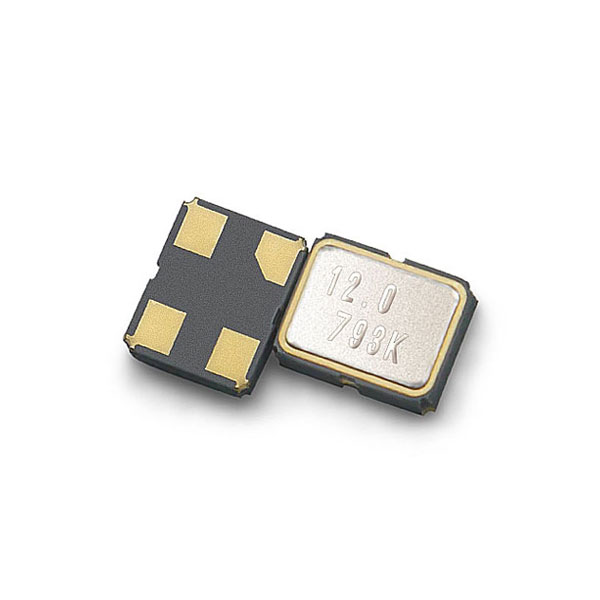

SG-210STF — CMOS-генератор Epson с фотолитографической обработкой кварца. Решает проблемы стабильности партий, старения и цены обычных шлифованных кварцевых генераторов.

YQM поставляет оригинальные EPSON SG-210STF с даташитами, образцами и поддержкой FAE для серийного производства.

Проблемы применения и решения

Проблема: Шлифованные кварцевые генераторы нестабильны от партии к партии
Решение: Фотолитография формирует электроды с точностью 0.1 мкм, повышая стабильность партий.
Проблема: Дешёвые генераторы быстро стареют, ошибка растёт через 1–2 года
Решение: Добротность Q на 30% выше; старение ±3 ppm/год макс.
Проблема: Импортные высококлассные генераторы дороги, локальные считаются менее надёжными
Решение: 100% производство в Японии, 72-часовой прожиг, конкурентная цена через YQM.

Ключевые преимущества

Фотолитографический кварцевый процесс: Электродные рисунки 0,1 мкм повышают повторяемость партий и выход.
Q-фактор выше на 30%: Меньшее старение и более стабильная частота, чем у обычного кварца.
100% производство в Японии: 72-часовой прожиг и полный контроль процесса.
Конкурентная цена через YQM: Высокие характеристики без наценки импортного бренда.

Характеристики

Параметр	Символ	Значение	Условия
Output frequency range	f 0	1MHz to 75MHz	Please contact us about available frequencies.
Supply voltage	V CC	H: 1.6 V to 3.6 V
Storage temperature	T_stg	-40°C to +125°C	Storage as single product
Operating temperature	T_use	-40 °C to +85 °C
Operating temperature	T_use	-40°C to +125°C
Frequency tolerance	f_tol	J: ±25 × 10 -6
Current consumption	I CC	1.5mA -3.0mA Max.	No load condition Maximum frequency.
Disable current	I _dis	-	OE=GND
Symmetry	SYM	45 % to 55 %	50% V CC level, L_CMOS ≦ 50 pF
Output voltage	V OH	V CC - 0.4V Min.
Output voltage	V OL	0.4V Max.
Output load condition(CMOS)	L_CMOS	15 pF Max.
Input voltage	V IH	80% V CC Min.	OE terminal
Input voltage	V IL	20% V CC Min.	OE terminal
Start-up time	t_str	3ms Max.	t=0 at 90 % V CC ,+85°C
Frequency aging	f_aging	±3 × 10 -6 / year Max.	+25°C, First year.

Оригинальная таблица характеристик (англ.).

Технические чертежи

Информация для заказа

Оригинальная информация для заказа (англ.).

Габариты корпуса

Габариты корпуса (мм).

Рекомендуемая площадка PCB

Рекомендуемая площадка PCB (мм).

Перед производством уточните точный код заказа, частоту и корпус у YQM.
