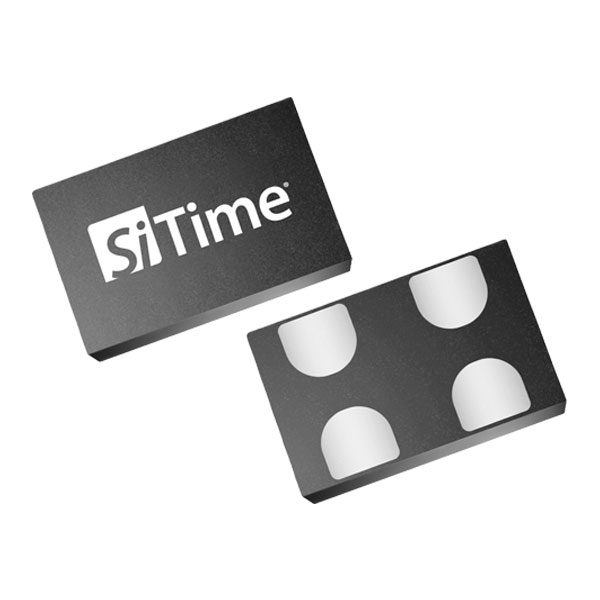

SIT3809 — дифференциальный VCXO с типовым RMS джиттером 0.5 пс и типовой линейностью перестройки 0.1%. Решает проблемы PLL и восстановления тактирования кварцевых VCXO: нестабильный Kv, недостаточный запас по джиттеру и долгие сроки кастомных частот.

YQM поставляет оригинальные SITIME SIT3809 с даташитами, образцами и поддержкой FAE для серийного производства.

Проблемы применения и решения

Проблема: Крутизна перестройки (Kv) кварцевого VCXO зависит от управляющего напряжения — полоса PLL и запас устойчивости нестабильны
Решение: Нелинейность 0.1% тип. / 1% макс. и стабильный Kv упрощают проектирование PLL и синхронизации.
Проблема: Джиттер тактового сигнала съедает временной запас в высокоскоростных линках и выборке
Решение: 0.5 пс тип. / 1 пс макс. RMS (12 кГц–20 МГц; SIT3809 на 156.25 MHz) улучшает глазковую диаграмму и снижает BER.
Проблема: Много частот, напряжений и диапазонов перестройки; нестандартные частоты требуют образцов и переделки
Решение: Суммарно 1–220 МГц, перестройка ±25…±1600 ppm, разные питания/корпуса и программируемые образцы.
Проблема: Совместимость с корпусом и управляющим напряжением старых кварцевых VCXO
Решение: 100% совместимость с корпусом и управляющим напряжением старых кварцевых VCXO — замена без переделки.

Ключевые преимущества

0.1% тип. линейность: Стабильный Kv упрощает PLL.
0.5 пс тип. RMS: Чистый тактовый сигнал для SerDes, FPGA, аудио/видео.
1–220 МГц / ±1600 ppm: Широкий диапазон частот и перестройки.
Программируемые образцы: Быстрые образцы для нестандартных частот.

Характеристики

Параметр	Значение
Frequency	80 to 220 MHz
Frequency Stability (ppm)	±25, ±50
Operating Temperature Range (°C)	-20 to +70, -40 to +85
Package Type (mm²)	2.5x2.0, 3.2x2.5, 5.0x3.2, 7.0x5.0
Oscillator Type	VCXO-SE
Phase Jitter (rms)	0.5 ps
Pull Range (ppm)	±25, ±50, ±80, ±100, ±150, ±200
FlexEdgeTM Rise/Fall Time	Yes
Voltage Supply (V)	1.8, 2.5, 2.8, 3.3
Features	Low Jitter, Field Programmable

Оригинальная таблица характеристик (англ.).
