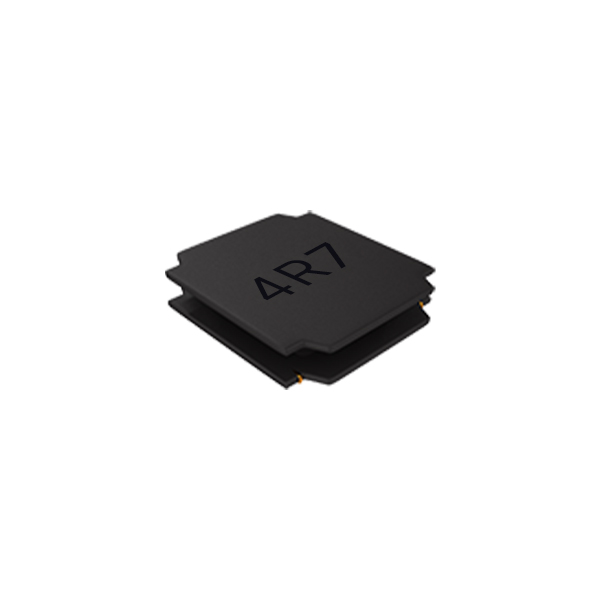

SPH3010H
Конструкция с покрытием из магнитного клея значительно снижает акустический шум, сопротивление постоянному току примерно на 30% ниже по сравнению с серией SWPA, поддерживает большую токовую нагрузку.
- Бренд： Sunlord
- Размер/Корпус： 3.0 x 3.0 x 1.0 mm
- Параметр： 4.7 - 22μH
- Номинальный Ток： 0.40 - 0.85A
- Корпус： SMD
- Рабочая температура： -40℃~+125℃
- Применение： Мобильные телефоны / ТВ-приставки / VR / Компьютеры / Серверы / Портативные игровые консоли / Персональные навигационные системы / Мультимедийные устройства
- Параметры продукта
- Бренд： Sunlord
- Размер/Корпус： 3.0 x 3.0 x 1.0 mm
- Параметр： 4.7 - 22μH
- Номинальный Ток： 0.40 - 0.85A
- Корпус： SMD
- Рабочая температура： -40℃~+125℃
- Применение： Мобильные телефоны / ТВ-приставки / VR / Компьютеры / Серверы / Портативные игровые консоли / Персональные навигационные системы / Мультимедийные устройства
SPH3010H | Проволочные SMD силовые индукторы (SPH)
Описание продукта
Sunlord SPH3010H — проволочный SMD силовой индуктор серии SPH типоразмер 3010 (3,0×3,0×1,0mm) с магнитогерметизирующим покрытием. Магнитный экран, низкий DCR и высокий ток насыщения, диапазон 4,7мкГн~22мкГн (3010Hсериядиапазон：4R7/100/220), рабочие температуры -40°C~+125°C (с самонагревом) — для DC-DC каскадов мобильных, носимых и промышленных устройств.
Ключевые преимущества
- Проволочные SMD силовые индукторы (SPH): 3010 (3,0×3,0×1,0 мм), 4,7–22 мкГн — экранированная конструкция с магнитным покрытием — низкий DCR, высокий Isat, низкий шум.
- Низкий DCR, большой ток: DCR 0,15Ом~0,92Ом; ток насыщения до 0,95А — отличные характеристики DC-bias в корпусе 3010.
- Поставка: YQM ELECTRONICS держит склад Sunlord: быстрые образцы, даташиты и поддержка FAE.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Проволочный SMD силовой индуктор (серия SPH, материал типа H) |
| Размер корпуса | 3010 (3,0×3,0×1,0mm) |
| Рабочая температура | -40°C~+125°C |
| Диапазон индуктивности | 4,7мкГн~22мкГн (3010Hсериядиапазон：4R7/100/220) |
| Допуск | ±20% (некоторые артикулы ±30%) |
| Сопротивление (DCR) | 0,15Ом~0,92Ом |
| Ток насыщения (Isat) | 0,50А~0,95А |
| Тепловой ток (Irms) | 0,56А~1,25А |
| Частота саморезонанса (SRF) | 18МГц~42МГц |
Кросс-референс и замена
Альтернативы (кросс-референс):
- TDK — Аналог того же типоразмера от всемирно известного производителя пассивных компонентов — совместимый корпус, схожие технология и ключевые параметры, стабильные мировые поставки.
- Taiyo Yuden — Аналог того же типоразмера от ведущего производителя — совпадают ключевые параметры (магнитный экран, низкий DCR); широко используется как альтернатива.
- Microgate — Аналог того же типоразмера от ведущего китайского производителя пассивных компонентов — совместимые посадочные площадки, большие мощности, короткие сроки поставки и выгодная цена для локализации BOM.
Применение
цепи питания смартфонов, мобильных ПК и носимых устройств
промышленные источники питания и платы управления
компактные понижающие/повышающие каскады
Вопросы и ответы
Q: Что такое магнитогерметизирующее покрытие?
A: Обмотка залита магнитным клеем вместо ферритового зажима — компактнее, ниже профиль, магнитный экран и низкий акустический шум под нагрузкой.
Q: Подходит ли SPH3010H для высоких температур?
A: Да — диапазон -40°C~+125°C с учётом самонагрева; индуктивность измеряется при 1 МГц / 0,1 МГц, 1 В.
