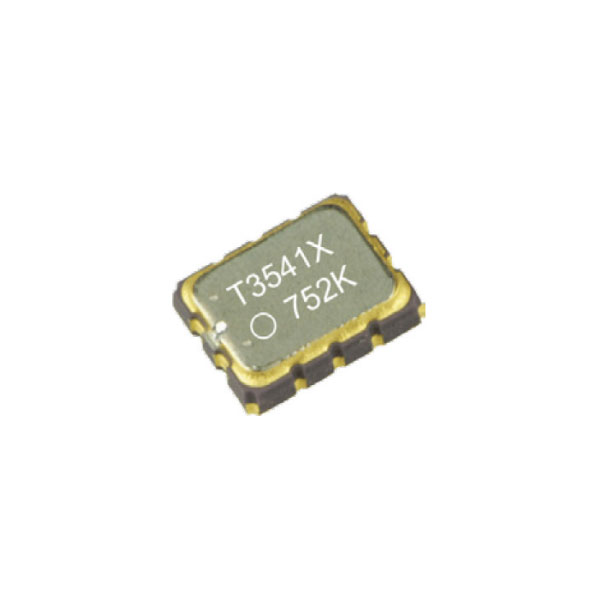

TG-3541CE

Описание продукта

EPSON TG-3541CE — это TCXO на 32,768 кГц со встроенным термокомпенсированным кварцем. Он обеспечивает точность ±3,4 ppm (класс XA), типовой ток 1,0 мкА и корпус 3,2×2,5×1,0 мм с 10 выводами, что делает его подходящим для умных счётчиков, логгеров данных, промышленных HMI и устройств с батарейным резервом, которым нужно долго хранить время без коррекции GPS/NTP.

В отличие от пассивного кварца 32,768 кГц, TG-3541CE объединяет кварц и схему компенсации, поэтому внешние нагрузочные конденсаторы и подбор не требуются. Вывод OE включает или отключает выход, а диапазон питания 1,5–5,5 В охватывает системы 3,3 В и 5 В.

Проблемы применения и решения

• Проблема: Пассивные кварцы 32,768 кГц уходят более ±20 ppm в -40~+85°C; счётчики теряют минуты в месяц.
  Решение: ±3,4 ppm XA / ±8 ppm стандарт; XA — около 9 секунд в месяц.
• Проблема: Удалённые счётчики и логгеры месяцами работают без NTP/GNSS.
  Решение: Встроенная термокомпенсация снижает дрейф без сетевой калибровки.
• Проблема: Внешние конденсаторы и подбор удлиняют разработку и дают брак в серии.
  Решение: Встроенная компенсация и корпус 10-pin 3225 упрощают проектирование; вывод OE управляет выходом.
• Проблема: Плотной PCB нужен маленький малопотребляющий тактовый сигнал.
  Решение: Корпус 3,2×2,5×1,0 мм, питание 1,5–5,5 В, выход CMOS.

Ключевые преимущества

• ±3,4 ppm XA / ±8 ppm стандарт: Высокая точность для счётчиков и долгого хранения времени.
• -40~+105°C: Промышленный диапазон со встроенной компенсацией.
• 1,0 мкА тип.: Низкое потребление для батарейного резерва и энергочувствительных схем.
• OE output enable: Система может включать и отключать выход.
• Корпус 10-pin 3225: Малый размер; внешние нагрузочные конденсаторы не нужны.

Основные характеристики

Полные характеристики

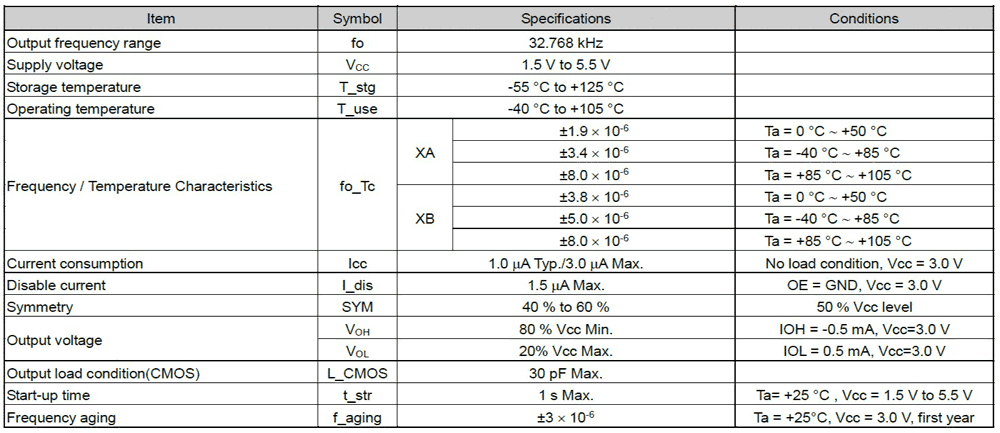

Оригинальная таблица характеристик (англ.). Нажмите для увеличения.

Частотно-температурные характеристики

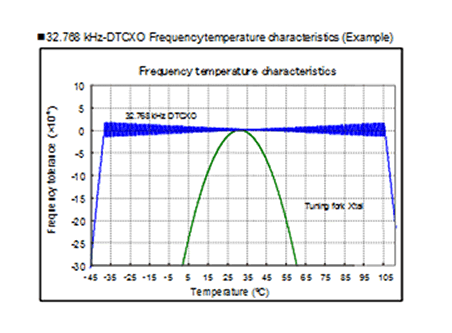

Зависимость отклонения частоты от температуры для классов XA и XB. XA: ±3,4 ppm в -40~+85°C; ±8,0 ppm в -40~+105°C.

Габариты корпуса и площадка PCB

Габариты корпуса

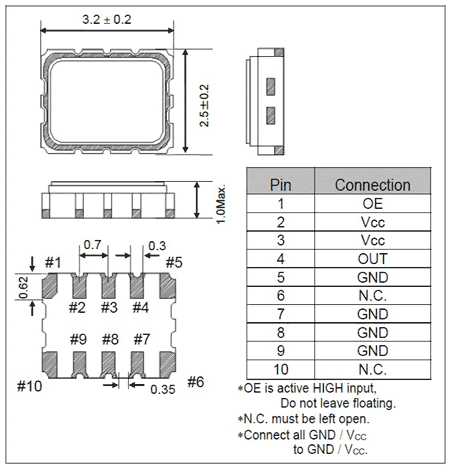

Габариты корпуса 3225 с 10 выводами (мм).

Рекомендуемая площадка PCB

Рекомендуемая площадка PCB (мм). OE активен высоким уровнем; не оставляйте вывод свободным.

Разместите блокировочный конденсатор 0,1 мкФ как можно ближе между Vcc и GND.

Применение

Часто задаваемые вопросы

Q: Чем отличаются классы XA и XB?

A: XA: ±3,4 ppm в -40~+85°C и ±8,0 ppm в -40~+105°C; XB: ±5,0 ppm в -40~+85°C. Выбор зависит от точности и диапазона температур.

Q: Нужны ли внешние нагрузочные конденсаторы?

A: Нет. TG-3541CE объединяет кварц и схему компенсации. Блокировочный конденсатор 0,1 мкФ разместите ближе к Vcc–GND.

Q: Каков ток потребления?

A: 1,0 мкА тип. и 3,0 мкА макс. при 3,0 В без нагрузки.

Q: Можно ли отключить выход?

A: Да. Вывод OE включает или отключает выход; OE активен высоким уровнем — не оставляйте его свободным.

Q: Подходит ли для умных счётчиков?

A: Да. Точность XA ±3,4 ppm даёт около 9 секунд в месяц, что подходит для счётчиков, логгеров и батарейного резерва.
