Проблема: TCXO с одним уплотнением дрейфует при изменении температуры/влажности
Решение: Двойное уплотнение блокирует влагу и давление; ±0.5 ppm в -30~+85°C.
Проблема: Bluetooth/Wi-Fi/5G RedCap теряют пакеты при дрейфе тактового сигнала
Решение: Стабильность ±0.5 ppm снижает смещение несущей и потери пакетов.
Проблема: GPS медленно стартует и теряет точность на улице
Решение: Точный тактовый сигнал ускоряет холодный старт и держит метровую точность.
Проблема: Портативным устройствам нужно долгое время работы
Решение: 1.5 мА тип., 3.3 мкА в standby, питание 1.7–3.465 В.

Ключевые преимущества

Двойное уплотнение: Блокирует влагу и перепады давления для стабильной генерации.
±0,5 ppm в -30~+85°C: Высокая стабильность для GPS и беспроводных линий.
1,5 мА тип. / 3,3 мкА standby: Продлевает срок батареи портативных устройств.

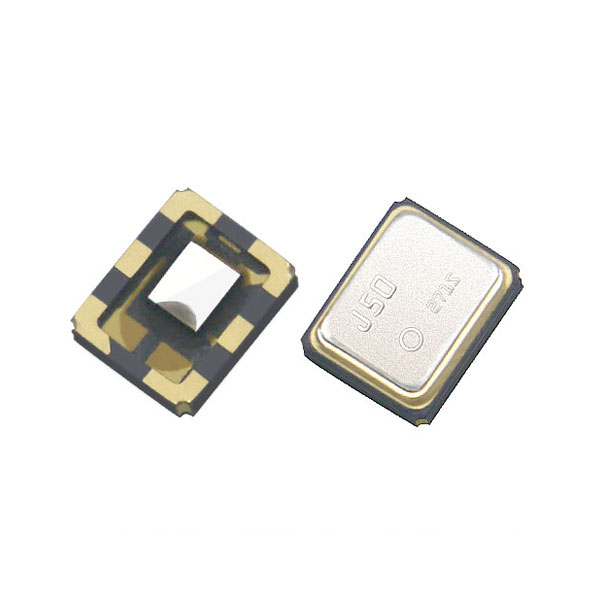

Корпус 2,5×2,0×0,8 мм: Экономит место на PCB.

Характеристики

Параметр	Символ	Значение	Условия	Примечания
VC-TCXO	TCXO
Output frequency range	f 0	13.000MHz to 52.000MHz
Output frequency range	f 0	16.367667 MHz, 16.368 MHz, 16.369 MHz, 19.2 MHz, 26 MHz, 38.4 MHz		Standard frequency
Supply voltage	V CC	1.8V ±0.1V / 2.8V ± 5 % / 3.0 V ± 5 % / 3.3 V ± 5 %		Range: 1.7V to 3.465V
Storage temperature	T_stg	-40°C to +90°C		Store as single product.
Operating temperature	T_use	-30°C to +85°C
Frequency tolerance	f_tol	±2.0 x10 -6 Max.		After reflow, +25°C
Frequency/ temperature characteristics	fo-T C	±0.5 x 10 -6 Max. / -30°C to +85°C		High stability version for GPS
Frequency/ temperature characteristics	fo-T C	±2.0 x 10 -6 Max. / -30°C to +85°C		Standard stability version
Frequency/load coefficient	fo-Load	±0.2 × 10 -6 Max.		10kΩ // 10pF ±10%
Frequency/voltage coefficient	fo-V CC	±0.2 × 10 -6 Max.		V CC ± 5%
Frequency aging	f_age	±1.0 × 10 -6 Max.		+25°C, First year, 13MHz≤ f 0 ≤40MHz
Frequency aging	f_age	±1.5 x 10 -6 Max.		+25°C, First year, 40MHz< f 0 ≤52MHz
Current consumption	I CC	1.5mA Max.		13MHz≤ f 0 ≤26MHz
Current consumption	I CC	2.0mA Max.		26MHz< f 0 ≤52MHz
Input resistance	Rin	500kΩ Min.	-	V C - GND (DC)
Frequency control range	f_cont	±8.0 × 10 -6 to ±15.0 × 10 -6	-	VC=0.9 V ±0.6 V (V cc =1.8 V) or VC=1.4 V ±1.0 V (V cc =2.8 V)
Frequency change polarity	-	Positive polarity	-
Symmetry	SYM	40% to 60%		GND level (DC cut)
Output voltage	V PP	0.8V Min.		Peak to peak
Output load condition	Load_R	10kΩ		DC cut capacitor = 0.01µF
Output load condition	Load_C	10pF		DC cut capacitor = 0.01µF

Оригинальная таблица характеристик (англ.).

Технические чертежи

Информация для заказа

Оригинальная информация для заказа (англ.).

Габариты корпуса

Габариты корпуса (мм).

Рекомендуемая площадка PCB

Рекомендуемая площадка PCB (мм).

Перед производством уточните точный код заказа, частоту и корпус у YQM.
