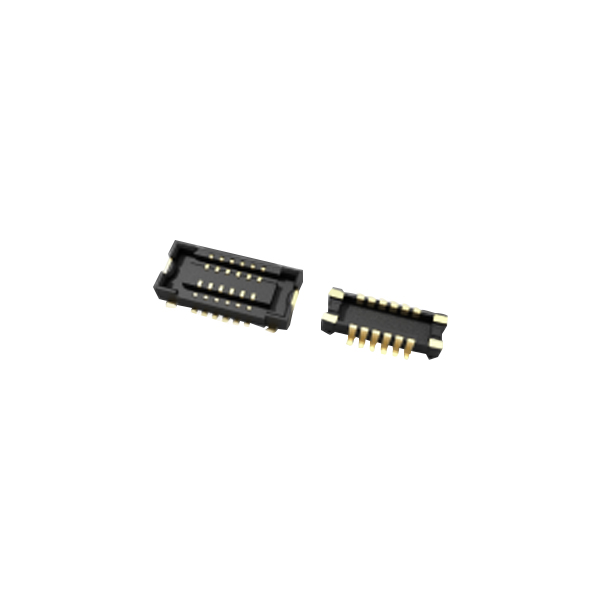

Y0400

Разъемы плата-плата | 0,40 мм прецизионный разъем плата-плата (BTB)

Ключевые преимущества

• Прецизионный и компактный: Мелкий шаг 0,40 мм с компактными размерами, максимальная экономия места на плате.
• Отличное качество сигнала: Позолоченные выводы, контактное сопротивление ≤10 мОм, обеспечивают передачу сигнала с низкими потерями и стабильностью.
• Безопасность и огнестойкость: Материал корпуса достигает класса огнестойкости UL 94V-0 для высокой безопасности.
• Прецизионное сочленение: Жесткие допуски размеров, плавное сочленение, совместимость со стандартными компоновками плат.
• Богатый выбор: Несколько вариантов количества выводов покрывают потребности основных микроустройств, пары вилка/розетка готовы к немедленному использованию.
• Локальное преимущество: Стабильное серийное производство, короткие сроки поставки, выдающаяся экономическая эффективность по сравнению с импортными альтернативами.

Введение в продукт

Серия Y0400 — прецизионный разъем плата-плата (BTB) YQM с шагом 0,40 мм, огнестойкий пластиковый корпус LCP класса UL 94V-0 с позолоченными выводами из медного сплава. Специально создан для миниатюрных высокоплотных прецизионных межплатных соединений, предлагает полный набор стандартных вариантов количества контактов для удовлетворения тонких требований соединения на уровне платы микро умных устройств.

Ключевые характеристики

• Тип продукции: Разъем плата-плата (BTB) с шагом 0,40 мм
• Номинальное напряжение / ток: 30V AC / 0.3A AC
• Выдерживаемое напряжение: 100V AC/minute
• Сопротивление изоляции: ≥50MΩ (Min)
• Контактное сопротивление: ≤10mΩ (Max)
• Pitch: 0.40mm
• Материал корпуса: LCP (UL 94V-0)
• Материал выводов: Медный сплав, позолоченный
• Варианты количества выводов: 10 / 12 / 16 / 20 / 24 / 30 / 34 / 40 / 50 Pin

Сопрягаемые разъемы и аксессуары

• Штыревой разъем (вилка): Y0400WVS-XX-LPV01
• Розетка (гнездо): Y0400FVS-XX-LPV01
• Пара сопряжения: Серия Y0400W ↔ серия Y0400F, стандартно совместимы

Альтернативные продукты и причины замены

• JAE (Япония) — серия BTB разъемов с шагом 0,40 мм
• HIROSE (Япония) — прецизионная BTB серия 0,40 мм
• I-PEX (Япония) — компактная BTB серия с шагом 0,40 мм

Прямая замена JAE, HIROSE, I-PEX и других однотипных разъемов плата-плата с шагом 0,40 мм.

Электрические и механические характеристики полностью эквивалентны импортным моделям.

Корпус и схема площадок полностью совместимы — быстрая замена без перепроектирования платы.

Снижение закупочных затрат на 20%–40% с оптимизацией BOM.

Массовое локальное производство с достаточным запасом и стабильными сроками поставки — без риска перебоев в поставках.

Позолота + огнестойкие материалы обеспечивают надежность; локальная FAE предоставляет полную техническую поддержку на всех этапах.

Applications

• Бытовая электроника: Смартфоны, планшеты, ноутбуки (FPC соединения дисплеев)
• Умные носимые устройства: Умные часы, TWS-наушники (FPC соединения аккумуляторов)
• Бытовая техника: Стиральные машины, платы управления кондиционерами (соединения дисплейных модулей)
• Automotive: Автомобильные навигационные системы, видеорегистраторы (соединения дисплейных FPC)

Сертификация и агентские услуги

• Certifications: RoHS, без галогенов
• Агентские услуги: YQM Electronics, авторизованный дистрибьютор XKB. На складе 100 млн+ единиц, отгрузка образцов в течение 48 часов, профессиональная поддержка выбора разъемов. Контакт: 400-1886-553
