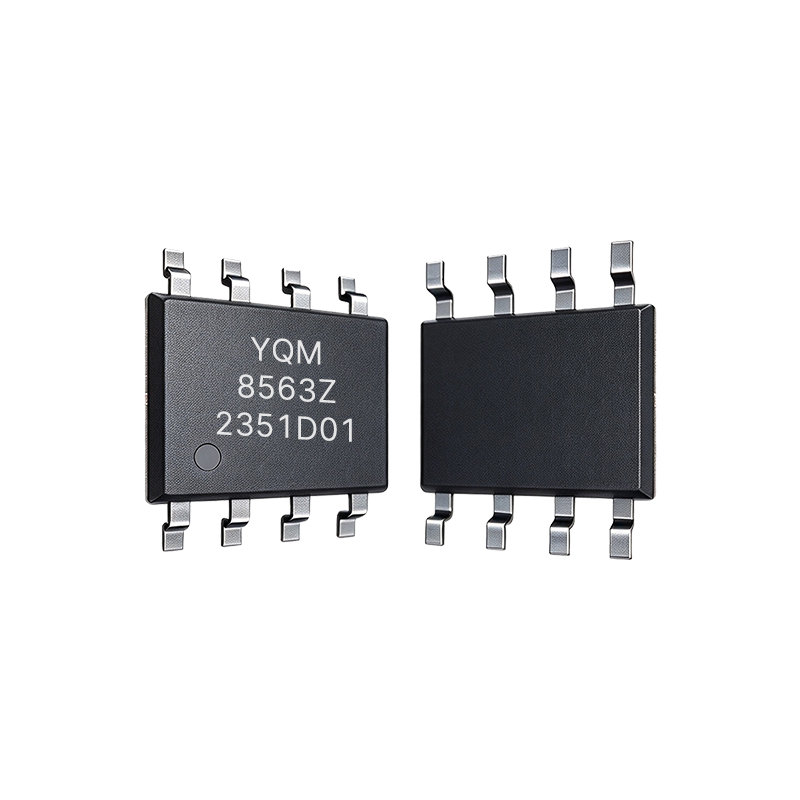

YQ8563
Прямая замена NXP PCF8563
- Бренд： YQM
- Размер/Корпус： 3.0 x 3.0 x 0.85/3.9 x 4.9 x 1.4 mm
- Параметр： 1.0-5.5V
- Интерфейс： I²C
- Корпус： MSOP8,SOP8
- Рабочая температура： -40°C ~+85°C
- Рабочая температура： -40°C ~+85°C
- Применение： Мобильные телефоны, портативные приборы, электронные счетчики.
- Параметры продукта
- Бренд： YQM
- Размер/Корпус： 3.0 x 3.0 x 0.85/3.9 x 4.9 x 1.4 mm
- Параметр： 1.0-5.5V
- Интерфейс： I²C
- Корпус： MSOP8,SOP8
- Рабочая температура： -40°C ~+85°C
- Рабочая температура： -40°C ~+85°C
- Применение： Мобильные телефоны, портативные приборы, электронные счетчики.
YQ8563 | RTC реального времени с I²C и низким энергопотреблением
Описание продукта
YQ8563 — микросхема часов реального времени (RTC/календарь) CMOS с низким энергопотреблением: замена NXP PCF8563 с совместимыми выводами и регистрами. Интерфейс I²C, внешний кварцевый резонатор 32,768 кГц. Функции будильника и таймера, встроенные конденсаторы генератора и внутренний сброс при включении (POR) упрощают схему; резервный ток 0,25 мкА и широкое питание 1,0~5,5 В идеальны для систем с литиевой батареей или батарейкой-таблеткой — ход часов сохраняется вплоть до 1 В.
Ключевые преимущества
- Замена PCF8563: совместимые выводы и регистры с NXP PCF8563 — экономичная отечественная альтернатива.
- Сверхнизкий резервный ток: 0,25 мкА — для IoT-устройств с батарейным питанием, термометров, счетчиков и носимой техники.
- Широкое напряжение питания: 1,0~5,5 В; ход часов сохраняется до 1 В — удобно для литиевых и «таблеточных» батарей.
- Интегрированный функционал: будильник и таймер, встроенные конденсаторы генератора, внутренний POR.
- Поставка: YQM ELECTRONICS поставляет YQ8563 — быстрые образцы, конкурентные цены и поддержка FAE.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип продукта | Микросхема RTC/календаря CMOS с низким энергопотреблением |
| Бренд | YQM |
| Напряжение питания | 1,0~5,5 В (ход часов до 1 В) |
| Резервный ток | 0,25 мкА |
| Интерфейс | I²C |
| Кварц | Внешний 32,768 кГц |
| Корпус | MSOP8, SOP8 |
| Размер | 3,0×3,0×0,85 мм / 3,9×4,9×1,4 мм |
| Рабочая температура | -40°C~+85°C |
| Функции | Будильник и таймер, встроенные конденсаторы, POR |
Кросс-референс и замена
Замена с совместимыми выводами и регистрами:
| Бренд | Заменяемый P/N | Примечание |
|---|---|---|
| NXP | PCF8563 | Совместимые выводы и регистры — экономичная, независимая поставка |
Применение
Устройства IoT, носимые гаджеты и термометры
Счетчики электроэнергии, воды и газа с метками времени
Промышленное оборудование и портативные приборы
Бытовые приборы с календарным отсчетом времени
Вопросы и ответы
Q: Подходит ли YQ8563 на замену NXP PCF8563?
A: Да — совместимые выводы и регистры позволяют заменить NXP PCF8563 с минимальными изменениями.
Q: Каков резервный ток?
A: 0,25 мкА — подходит для питания от батарейки-таблетки и батарейных систем.
Q: Какое напряжение питания поддерживается?
A: 1,0~5,5 В; ход часов сохраняется вплоть до 1 В.
Q: Нужен ли внешний кварц?
A: Да — используется внешний кварц 32,768 кГц. (Если требуется схема без внешнего кварца — см. YQ8025T со встроенным DTCXO.)
Сопутствующие продукты
Свяжитесь с YQM ELECTRONICS: образцы, конкурентные цены и поддержка инженеров FAE.
