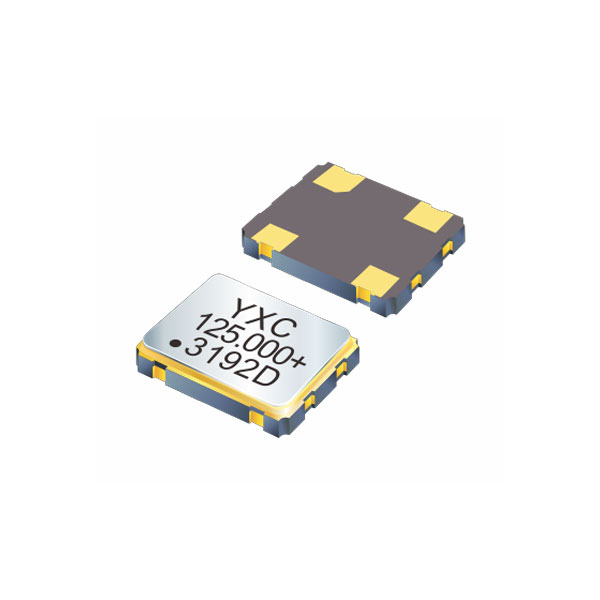

YSO110TR — CMOS-генератор 1–54 МГц для роботизированных шлюзов, зрения и промышленного управления. Решает вопросы нескольких напряжений, широкого диапазона температур и корпусов/сроков.

YQM поставляет оригинальные YXC YSO110TR с даташитами, образцами и поддержкой FAE для серийного производства.

Проблемы применения и решения

Проблема: В шлюзах роботов соседствуют домены 1.8 В и 3.3 В — нужны два разных генератора
Решение: Питание 1.8–3.3 В закрывает оба домена одним кодом заказа.
Проблема: Уличные зарядные станции, зрение и промышленный Ethernet работают в широком диапазоне температур
Решение: Промышленный диапазон и типовой джиттер 0.7 пс стабилизируют линии и выборку.
Проблема: Разные форм-факторы требуют много корпусов, а импортные сроки и цены нестабильны
Решение: Корпуса от 1.6×1.2 до 7.0×5.0 мм; склад YQM и локальные поставки сокращают срок.

Ключевые преимущества

Один артикул на 1,8–3,3 В: Покрывает домены 1,8 В и 3,3 В, сокращая число артикулов.
Типовой фазовый джиттер 0,7 пс: Стабильная работа машинного зрения, промышленного Ethernet и высокоскоростных линий.
Шесть вариантов корпуса: От 1,6×1,2 до 7,0×5,0 мм — от портативных до серверных решений.
Склад YQM и локальные поставки: Сокращают сроки поставки образцов и серий.

Характеристики

Параметр	Значение
Output Frequency Range	1MHz to 54MHz
Output Type	CMOS
Supply Voltage	1.8V~3.3V
Oscillator Mode	Fundamental
Frequency Tolerance (at 25 ℃)	±10 ppm, ± 20 ppm, or specify
Output Load	15pF, or specify
Operating Temperature	-40 ~ +85 ℃, or specify
Frequency Versus Temperature Characteristics	±20 ppm, ± 30 ppm, ± 50 ppm, or specify
Storage Temperature	- 55 ~ + 125 ℃
Voltage Vol ( Max. ) / Vol ( Min. )	90%Vdd min. /10%Vdd max
Symmetry	45~55%
Rise ( Tr ) / Fall ( Tf ) Time	4nsMax.
Start-up Time	3msMax.
Supply Current	See Below
Frequency Aging (at 25 ℃)	± 3 ppm / year Max.

Оригинальная таблица характеристик (англ.).

Технические чертежи

1.6×1.2 mm

Габариты корпуса (мм).

2.0×1.6 mm

Габариты корпуса (мм).

2.5×2.0 mm

Габариты корпуса (мм).

3.2×2.5 mm

Габариты корпуса (мм).

5.0×3.2 mm

Габариты корпуса (мм).

7.0×5.0 mm

Габариты корпуса (мм).

Перед производством уточните точный код заказа, частоту и корпус у YQM.
