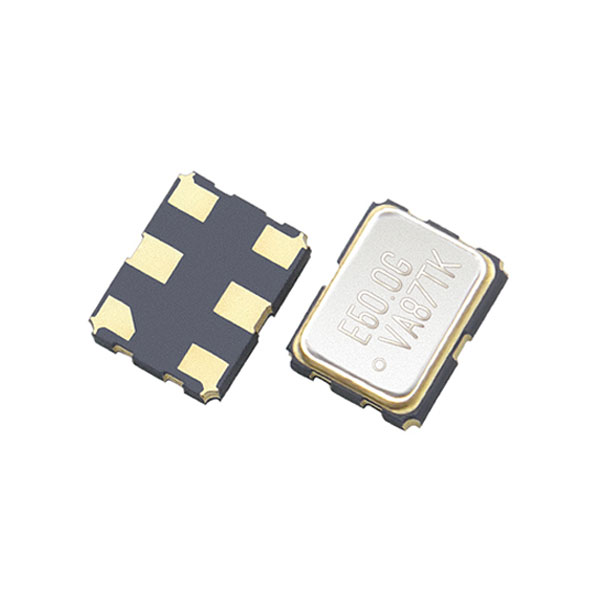

SG3225VAN

  • Brand: EPSON
  • Size/Package: 3.2 x 2.5 x 1.05 mm
  • Parameter: 73.5-700MHz
  • Supply Voltage: 2.5-3.3V
  • Output: LVDS
  • Freq Tolerance: ±20,±30,±50ppm
  • Operating Temp: -40℃~+85℃
  • Package: 6P 3225
  • Parameters
  • Brand: EPSON
  • Size/Package: 3.2 x 2.5 x 1.05 mm
  • Parameter: 73.5-700MHz
  • Supply Voltage: 2.5-3.3V
  • Output: LVDS
  • Freq Tolerance: ±20,±30,±50ppm
  • Operating Temp: -40℃~+85℃
  • Package: 6P 3225

Specifications


ItemSymbolSpecificationsCondition/Remarks
LV-PECLLVDS
SG3225EAN
SG5032EAN
SG7050EAN
SG3225VAN
SG5032VAN
SG7050VAN
Output frequency rangef073.5 MHz to 700 MHzPlease contact us about available frequencies.
Supply voltageVCCK : 2.5 V to 3.3 VVCC = ±10 %
Storage temperatureT_stg-40 °C to +125 °CStore as bare product.
Operating temperatureT_useB : -20 °C to +70 °C
G : -40 °C to +85 °C

Frequency tolerancef_tolC : ±20 × 10-6
E : ±30 × 10-6
J : ±50 × 10-6

Current consumptionICC65m A Max.30 mA Max.OE = VCC
L_ECL = 50 Ω or L_LVDS = 100 Ω
f0 = 700 MHz
Disable currentI_dis20 mA Max.OE = GND
SymmetrySYM45 % to 55 %At outputs crossing point
Output voltage
(LV-PECL)
VOHVCC - 1.0 V to VCC - 0.8 V-DC characteristics
VOLVCC - 1.78 V to VCC - 1.62 V-
Output voltage
(LVDS)
VOD-250 mV to 450 mVVOD1 , VOD2DC characteristics
dVOD-50 mV Max.dVOD = | VOD1 - VOD2 |
VOS-1.15 V to 1.35 VVOS1 , VOS2
dVOS-150 mV Max.dVOS = | VOS1 - VOS2 |
Output load condition
(ECL)/(LVDS)
L_ECL50 Ω-Terminated to VCC - 2.0 V
L_LVDS-100 ΩConnected between OUT to OUT
Input voltageVIH70 % VCC Min.OE terminal
VIL30 % VCC Max.
Rise time / Fall timetr/tf350 ps Max.-Between 20 % and 80 % of ( VOH - VOL )
-300 ps Max.Between 20 % and 80 %of Differential Output peak to peak voltage.
Start-up timet_str3 ms Max.Time at minimum supply voltage to be 0 s
Phase JittertPJ0.6 ps Max. *1Offset frequency: 12 kHz to 20 MHz
Frequency agingf_aging±5 × 10-6 / year Max.+25 °C , VCC = 2.5 V or 3.3 V
First year.


*1. f0 = 243 MHz to 250 MHz , 486 MHz to 500 MHz are 0.9ps Max.



External dimensions



(Unit: mm)


Footprint



(Unit: mm)

To maintain stable operation, provide a 0.01 µF to 0.1 µF by-pass capacitor at a location as near as possible
to the power source terminal of the crystal product (between VCC - GND).
