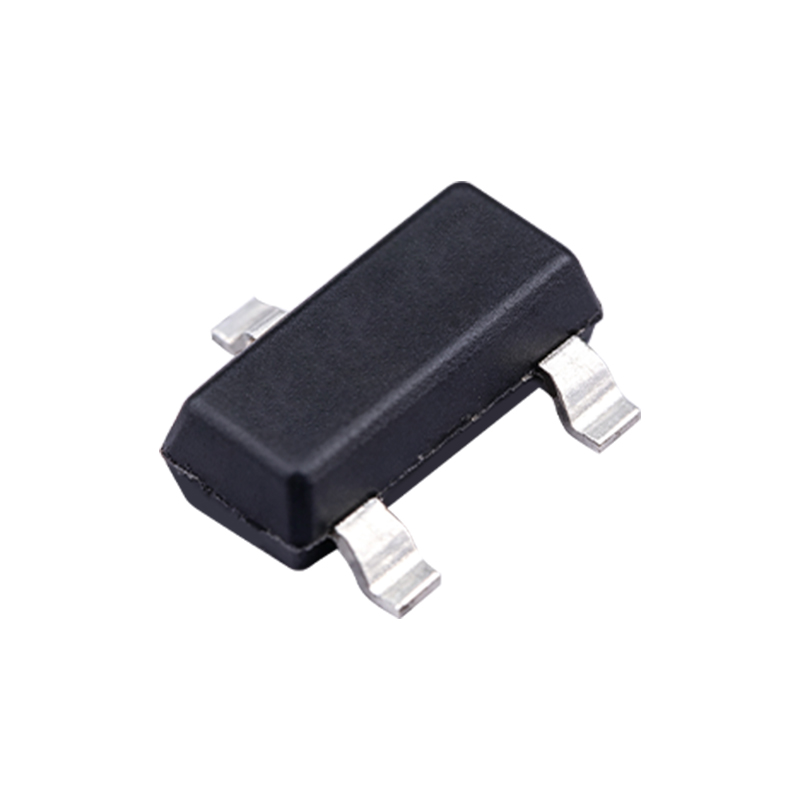

2N7002K
小信號 N 通道 MOSFET，SOT-23 封裝，內建 ESD 保護
- 品牌： NCE
- 尺寸/封裝： SOT-23
- 參數： 60V
- VGS(th)： 1.3V
- ID： 0.3A
- 工作溫度： -55-150℃
- RDS(ON)@4.5V 典型值： 1.95Ω
- RDS(ON)@10V 典型值： 1.8Ω
- 應用領域： LED 背光、指示燈驅動、掃地機器人、路由器、無線 AP
- Parameters
- 品牌： NCE
- 尺寸/封裝： SOT-23
- 參數： 60V
- VGS(th)： 1.3V
- ID： 0.3A
- 工作溫度： -55-150℃
- RDS(ON)@4.5V 典型值： 1.95Ω
- RDS(ON)@10V 典型值： 1.8Ω
- 應用領域： LED 背光、指示燈驅動、掃地機器人、路由器、無線 AP
2N7002K | 12-300V NMOS
產品介紹
2N7002K 為 SOT-23 封裝 N 通道增強型小信號 MOSFET，耐壓 60V，連續電流 0.3A，專為小信號、小負載開關場景設計，可直接相容 TTL、CMOS 邏輯電平驅動，腳位與業界標準 2N7002 完全相容，是消費性電子、工控板卡中常用的表面貼裝小開關元件。
核心優勢
- 高功率、高電流處理能力，表面貼裝封裝，內建閘源 ESD 保護
關鍵特性
邏輯電平直接驅動閘極閾值電壓低（典型 1.3V），4.5V 即可完全導通，可直接由單晶片、TTL、CMOS 邏輯電平驅動，無需額外驅動電路，簡化周邊設計；
低閘極電荷總閘極電荷 Qg 僅 1.7nC，輸入輸出電容小，開關延遲短，適合小信號高頻開關控制；
ESD 防護能力優異人體放電模型 HBM 靜電耐壓 ≥1500V，抗靜電干擾能力強，生產、裝配階段不易被靜電損壞，提升整機良率；
封裝緊湊SOT-23 超小表面貼裝封裝，佔用 PCB 面積很小，適合緊湊型板卡、電池供電設備；
替代產品及原因
- MCC:2N7002K；
- ON:2N7002L；
- DIODES: 2N7002K；替代原因：參數匹配、封裝相容，無需改版，可實現國產化降低成本
應用領域
消費性電子
電池供電可攜式裝置、小家電、數位板卡；
工控設備
工業控制板、感測器信號板、小功率信號開關；
網通設備
路由器、光貓、模組內部小信號控制迴路；
儀器儀表
測量儀器、信號切換、通道選通；
常見問題
Q: 此產品適用於哪些應用？
A: 2N7002K 設計用於工業、通訊、汽車和物聯網應用。如需特定應用建議，請聯繫 YQM。
Q: 是否提供樣品？
A: 是的，YQM ELECTRONICS 提供 2N7002K 免費樣品供評估。請聯繫我們的銷售團隊以獲取快速交貨。
Q: 最小訂購量是多少？
A: MOQ 因型號而異。YQM 提供從原型到批量生產的靈活訂購。請聯繫我們獲取報價。
