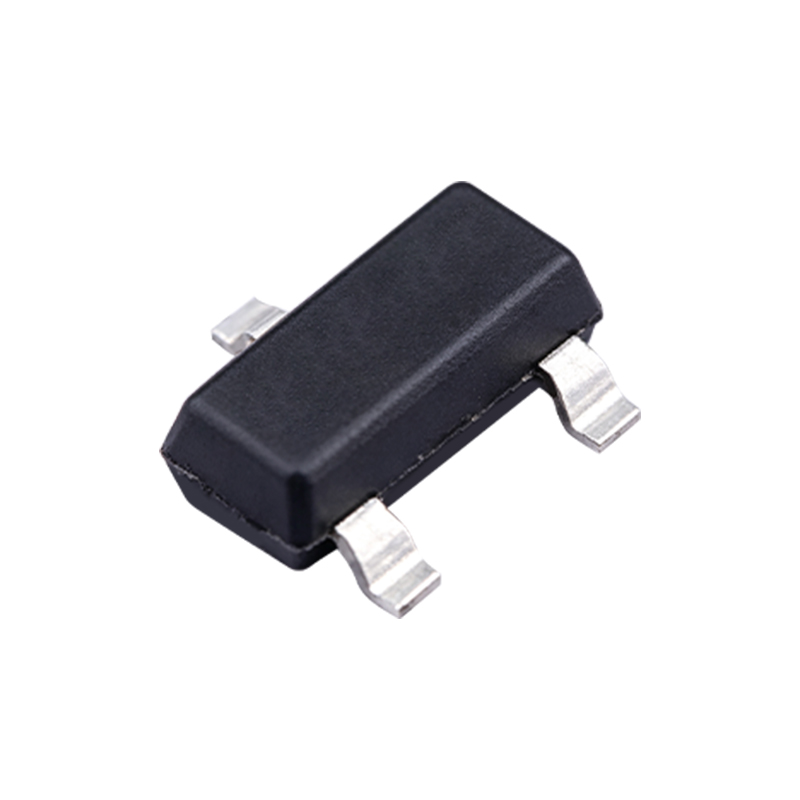

NCE2309
高密度，出色導通內阻，低閘極電荷，雪崩特性完整表徵
- 品牌： NCE
- 尺寸/封裝： SOT-23
- 參數： -60V
- VGS(th)： -2.0V
- ID： -1.6A
- 工作溫度： -55-150℃
- RDS(ON)@4.5V 典型值： 160mΩ
- RDS(ON)@10V 典型值： 140mΩ
- 應用領域： 手持檢測儀、太陽能小設備、小型美容儀，工業無線 AP、閘道器
- Parameters
- 品牌： NCE
- 尺寸/封裝： SOT-23
- 參數： -60V
- VGS(th)： -2.0V
- ID： -1.6A
- 工作溫度： -55-150℃
- RDS(ON)@4.5V 典型值： 160mΩ
- RDS(ON)@10V 典型值： 140mΩ
- 應用領域： 手持檢測儀、太陽能小設備、小型美容儀，工業無線 AP、閘道器
NCE2309 | 12-150V PMOS
產品介紹
NCE2309 採用先進的溝槽技術與設計，可實現優異的 RDS(ON) 性能且閘極電荷較低。此元件非常適合用作負載開關或應用於 PWM 電路中。
核心優勢
- 高密度，出色的導通內阻，低閘極電荷，雪崩電壓和電流均經過全面特性表徵。
關鍵特性
出色的導通內阻Rds(on)<160mΩ，低壓閘極即可驅動，無需額外驅動電路，適合電池供電系統；
低閘極電荷總閘極電荷 Qg 僅 11.3nC，開關延遲、上升／下降時間短，適合 PWM 調變應用；輸入輸出電容小，開關損耗低，高頻 PWM 場景表現良好；
雪崩能力完整表徵元件完整標定雪崩電壓、雪崩電流參數，感性負載應用下抗衝擊能力明確，降低電感反向擊穿風險，適合繼電器、馬達感性負載開關；
散熱與功率能力適配小功率負載SOT-23 封裝耗散功率 1.5W，脈衝汲極電流可達 -8A，短時衝擊負載餘量充足；
替代產品及原因
- Vishay:SQ2361EES；
- ON:FDN5618P；
- DIODES:DMPH6250SQ。
- 替代原因: 參數匹配、封裝相容，無需改版，可實現國產化降低成本。
應用領域
消費電子
可攜式設備、鋰電池設備、行動電源、藍牙設備、智慧穿戴、物聯網模組；
LED 照明
LED 小模組、燈條；電源路徑開關、PWM 調光控制，小型舞台燈；
智慧家庭
人體感應開關、門窗感測器、無線開關；
IoT 無線模組
WiFi、
LoRa 感測器模組；
常見問題
Q: 此產品適用於哪些應用？
A: NCE2309 設計用於工業、通訊、汽車和物聯網應用。如需特定應用建議，請聯繫 YQM。
Q: 是否提供樣品？
A: 是的，YQM ELECTRONICS 提供 NCE2309 免費樣品供評估。請聯繫我們的銷售團隊以獲取快速交貨。
Q: 最小訂購量是多少？
A: MOQ 因型號而異。YQM 提供從原型到批量生產的靈活訂購。請聯繫我們獲取報價。
