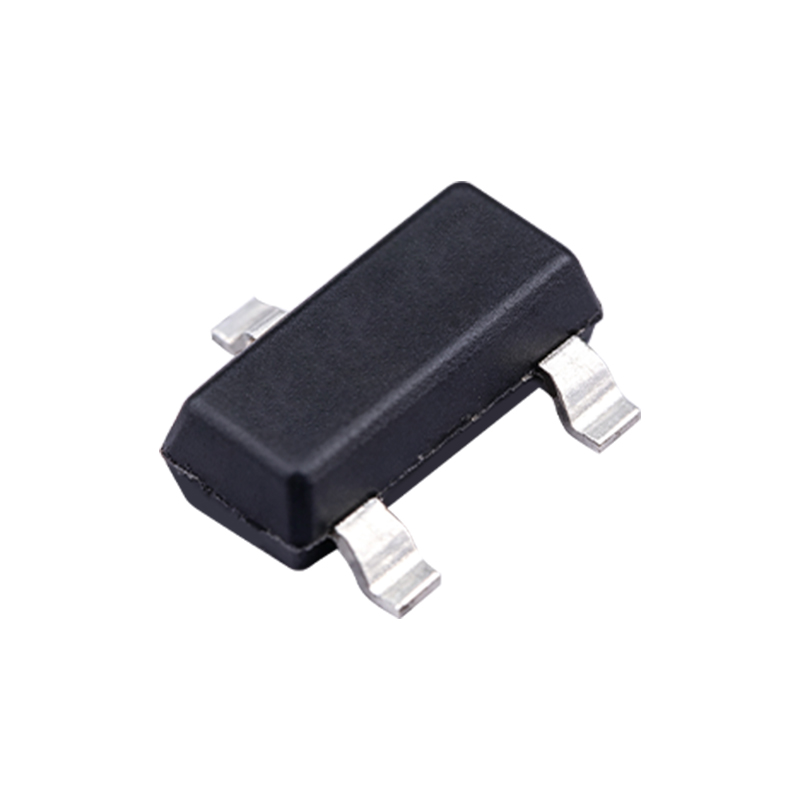

NCE3401
高功率，大電流處理能力
- 品牌： NCE
- 尺寸/封裝： SOT-23
- 參數： -30V
- VGS(th)： -1V
- ID： -4.2A
- 工作溫度： -55~150℃
- RDS(ON)@4.5V 典型值： 56mΩ
- RDS(ON)@10V 典型值： 48mΩ
- 應用領域： 鋰電池保護板、負載開關、PWM 應用、電源管理
- Parameters
- 品牌： NCE
- 尺寸/封裝： SOT-23
- 參數： -30V
- VGS(th)： -1V
- ID： -4.2A
- 工作溫度： -55~150℃
- RDS(ON)@4.5V 典型值： 56mΩ
- RDS(ON)@10V 典型值： 48mΩ
- 應用領域： 鋰電池保護板、負載開關、PWM 應用、電源管理
NCE3401 | 12-150V PMOS
產品介紹
NCE3401 採用先進溝槽技術，可實現出色的 RDS(ON) 效能與低閘極電荷特性，且閘極電壓可低至 2.5V。該元件適合用作負載開關或用於 PWM 應用。
核心優勢
- 低壓閘極驅動；低導通電阻；低閘極電荷；SOT-23 小體積；高電流密度
關鍵特性
低壓閘極驅動支援低至 -2.5V 閘極驅動，在 VGS=-2.5V 條件下即可正常導通，適合鋰電池 3.3V/3.7V 供電的系統，MCU 邏輯電平可直接驅動，不需要額外電平轉換，簡化周邊電路；
低導通電阻溝槽技術實現優異 Rds(on)，SOT-23 小封裝下具備 4.2A 連續電流能力，導通損耗小，用作負載開關時溫升低，適合電源路徑、電池保護迴路；
低閘極電荷總閘極電荷 Qg 僅 8.5nC，開關延遲短，適合負載開關與 PWM 調光／調速兩種場景；輸入輸出電容小，高頻 PWM 應用開關損耗低，不易過熱；
SOT-23 小體積佔板面積小，適合空間緊湊的攜帶式裝置與板卡。
替代產品及原因
- Vishay: Si2371EDS；
- MCC: SI3401A。替代原因：參數匹配、腳位相容、腳位相容替代，無需改版，可降低成本。
應用領域
消費類
鋰電池保護板、TWS 耳機、智慧穿戴、行動電源、玩具馬達、智慧門鎖；
電源
行動電源、移動電源、USB 擴充板、USB HUB；
智慧家居
智慧門鎖、人體感應模組、無線 Wi-Fi、藍牙模組；
安防
網路攝影機、安防感測器板、門禁板、路由器。
常見問題
Q: 此產品適用於哪些應用？
A: NCE3401 設計用於工業、通訊、汽車和物聯網應用。如需特定應用建議，請聯繫 YQM。
Q: 是否提供樣品？
A: 是的，YQM ELECTRONICS 提供 NCE3401 免費樣品供評估。請聯繫我們的銷售團隊以獲取快速交貨。
Q: 最小訂購量是多少？
A: MOQ 因型號而異。YQM 提供從原型到批量生產的靈活訂購。請聯繫我們獲取報價。
