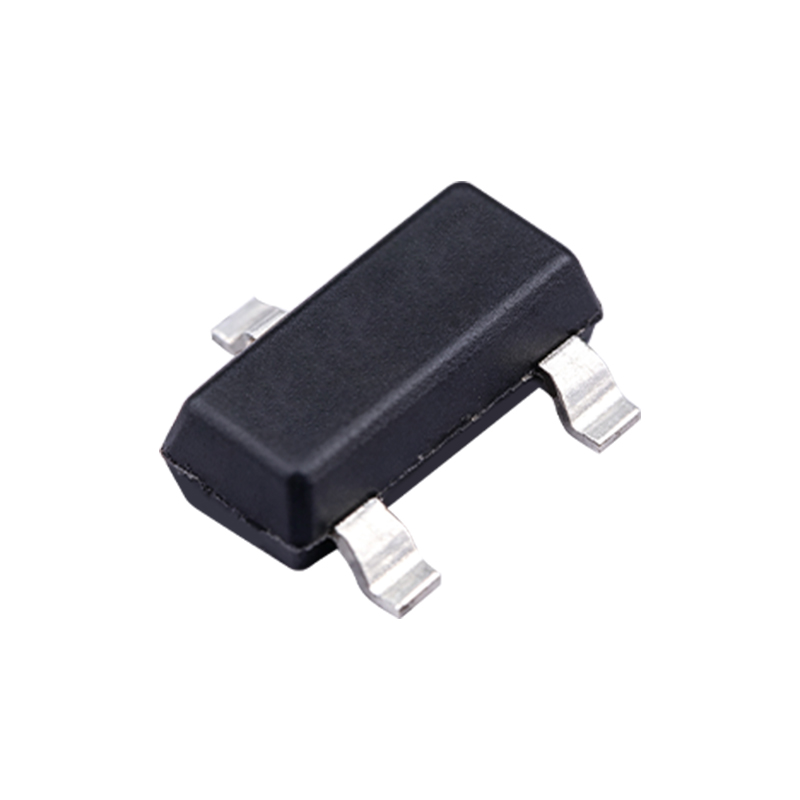

NCE3404
導通損耗優異、開關性能佳、閘極電荷 Qg 低、封裝小巧
- 品牌： NCE
- 尺寸/封裝： SOT-23
- 參數： 30V
- VGS(th)： 1.6V
- ID： 5.8A
- 工作溫度： -55-150℃
- RDS(ON)@4.5V 典型值： 36mΩ
- RDS(ON)@10V 典型值： 25.5mΩ
- 應用領域： 行動電源、藍牙耳機、智慧手環、手持美容儀、檯燈
- Parameters
- 品牌： NCE
- 尺寸/封裝： SOT-23
- 參數： 30V
- VGS(th)： 1.6V
- ID： 5.8A
- 工作溫度： -55-150℃
- RDS(ON)@4.5V 典型值： 36mΩ
- RDS(ON)@10V 典型值： 25.5mΩ
- 應用領域： 行動電源、藍牙耳機、智慧手環、手持美容儀、檯燈
NCE3404 | 12-300V NMOS
產品介紹
NCE3404 採用先進溝槽技術，可提供優異的 RDS(ON) 與低閘極電荷特性。該元件適用於負載開關及 PWM 應用。
核心優勢
- 導通損耗優異；開關性能良好；閘極電荷 Qg 低；封裝小巧；驅動門檻友善
關鍵特性
耐壓餘裕充足Vds=30V，適合 12V、24V 系統，電壓裕度大，可抵抗電壓突波，降低擊穿風險，適合電池與馬達感性負載場合；
低閘極電荷總閘極電荷 Qg=12.6nC，電容參數低、開關延遲小、開關損耗可控；既適合靜態負載開關通斷，也可用於 DC-DC 的 PWM 高頻轉換，兼顧靜態損耗與動態開關性能；
功率能力優異連續電流 5.8A、脈衝峰值電流 20A、耗散功率 1.4W；在小體積封裝下提供良好的電流能力，適合 PCB 佈局空間受限的產品；
封裝緊湊SOT-23 微型表面貼裝封裝，SMT 量產工藝成熟
替代產品及原因
- MCC: SI3404；
- Vishay: Si2366DS；
- DIODES: DMN3051L；
- 替代理由: 參數相符、封裝相容，無需改版，可實現國產化降低成本。
應用領域
電源類
12V 小功率降壓模組、板載負載開關模組、2-4 串鋰電周邊電源板；
馬達類
小型散熱風扇、微型直流馬達驅動板、小家電致動機構控制；
安防通訊
攝影機模組、路由器、光纖數據機內部外設電源開關；
智慧家庭
智慧開關、感測器控制板、小型智慧家電控制板；
常見問題
Q: 此產品適用於哪些應用？
A: NCE3404 設計用於工業、通訊、汽車和物聯網應用。如需特定應用建議，請聯繫 YQM。
Q: 是否提供樣品？
A: 是的，YQM ELECTRONICS 提供 NCE3404 免費樣品供評估。請聯繫我們的銷售團隊以獲取快速交貨。
Q: 最小訂購量是多少？
A: MOQ 因型號而異。YQM 提供從原型到批量生產的靈活訂購。請聯繫我們獲取報價。
