SiT9507：29 fs 的飛秒級時脈革命——當 1.6T 光模組與 AI 運算遇上極限抖動挑戰

在 400G/800G 乃至 1.6T 光模組與 AI 加速卡的世界裡，每一飛秒的時脈抖動都直接轉化為鏈路誤碼率和有效吞吐量的損耗——你的參考時脈，還扛得住嗎？

在 400G、800G 和即將到來的 1.6T 光收發模組、資料中心交換器及 AI 加速卡中，SerDes 參考時脈早已不是配角，而是決定系統成敗的策略性設計變數。到了 112G PAM4 甚至更高傳輸速率，抖動預算已經緊縮到傳統石英差分振盪器捉襟見肘的地步。SiTime 以 SiT9507 正面回應這個挑戰——這款 低抖動 MEMS 振盪器以 29 fs RMS 相位抖動（12 kHz～20 MHz 積分區間）一舉刷新差分時脈的效能天花板，為高速通訊與 AI 基礎設施的時序精度樹立全新標竿。

圖 1：SiT9507 MEMS 差分振盪器 — 29 fs RMS 相位抖動，2016/2520/3225 封裝，專為 800G/1.6T 光模組與 AI 加速卡。

1. SiT9507 核心亮點——飛秒級效能的四大支柱

1.1 極致抖動性能：29 fs RMS——飛秒級的新標竿

SiT9507 將時脈邊緣的時序不確定性壓縮至 29 fs RMS（12 kHz 至 20 MHz 積分頻寬）。相較業界主流的 ~41 fs 等級，這 29% 的抖動縮減在高速鏈路中轉化為實實在在的系統紅利：112G PAM4 眼圖更寬、誤碼率更低，而且——更關鍵的是——系統架構師可以把省下來的抖動裕量重新分配給 PCB 走線損耗、連接器不連續性或熱設計餘量，而不是白白燒在參考時脈上。對 800G 和 1.6T 模組的 SerDes 時脈來說，這 12 fs 的差距不是規格書上的註腳——它決定了你的鏈路預算是剛好過關，還是留有充足的設計餘裕。

1.2 動態與環境魯棒性——經得起真實世界的考驗

29 fs 的規格書數字如果遇到風扇振動、電源漣波或溫度瞬變就崩盤，那就只是實驗室裡的擺設。SiT9507 的設計目標就是要在高速設備真正運行的嚴苛環境中，穩穩守住它的抖動性能：

這些特性讓 SiT9507 在高密度伺服器機架、工業通訊機櫃和車載網路環境中保持穩定輸出，從根本上杜絕石英方案常見的「振動引發封包丟失」這種頭痛問題。如果你正在為機械振動嚴苛的場景尋找 抗振加固型振盪器，SiT9507 就是將超低抖動與現場可靠性合而為一的終極解答。

1.3 靈活且緊湊的封裝——業界標準腳位，零妥協

SiT9507 提供業界最小的差分振盪器封裝——2.0 × 1.6 mm（2016），同時提供 2.5 × 2.0 mm（2520） 和 3.2 × 2.5 mm（3225） 選擇。三種封裝均與現有石英振盪器腳位相容，可直接替換而無需修改 PCB 設計。主要配置選項包括：

• 16 個標準頻率：涵蓋 100 MHz、156.25 MHz、312.5 MHz、625 MHz 等網路核心頻率
• 差分輸出類型：LVPECL、LVDS、HCSL、低功耗 HCSL——全系列內建終端電阻
• 寬電壓範圍：1.8V～3.63V，支援 1.8V / 2.5V / 2.8V / 3.3V / 1.71～3.63V / 2.25～3.63V 多種供電方案

1.4 卓越的可靠性與工廠可程式設計

基於 SiTime 成熟的 MEMS 平台，SiT9507 達到 MTBF 10 億小時（超過 11.4 萬年）——比典型石英振盪器高出一個數量級。更關鍵的是，該裝置在整個工作範圍內完全沒有 activity dips（活動下降）和 micro-jumps（微跳變），徹底消除了那種在已部署系統中最難診斷的間歇性故障模式。每一顆 SiT9507 均為工廠可程式設計：頻率、穩定性等級、輸出訊號類型、供電電壓和輸出使能極性皆可於下單時客製，既減少庫存料號，又確保與應用的精準匹配。

2. SiT9507 vs SiT9505——精準選型，一次搞懂

SiT9505 是 SiTime 差分振盪器家族中同樣出色的成員，兩者共享相同的 MEMS 技術平台和封裝體系，但在效能定位上形成清晰的梯度佈局：

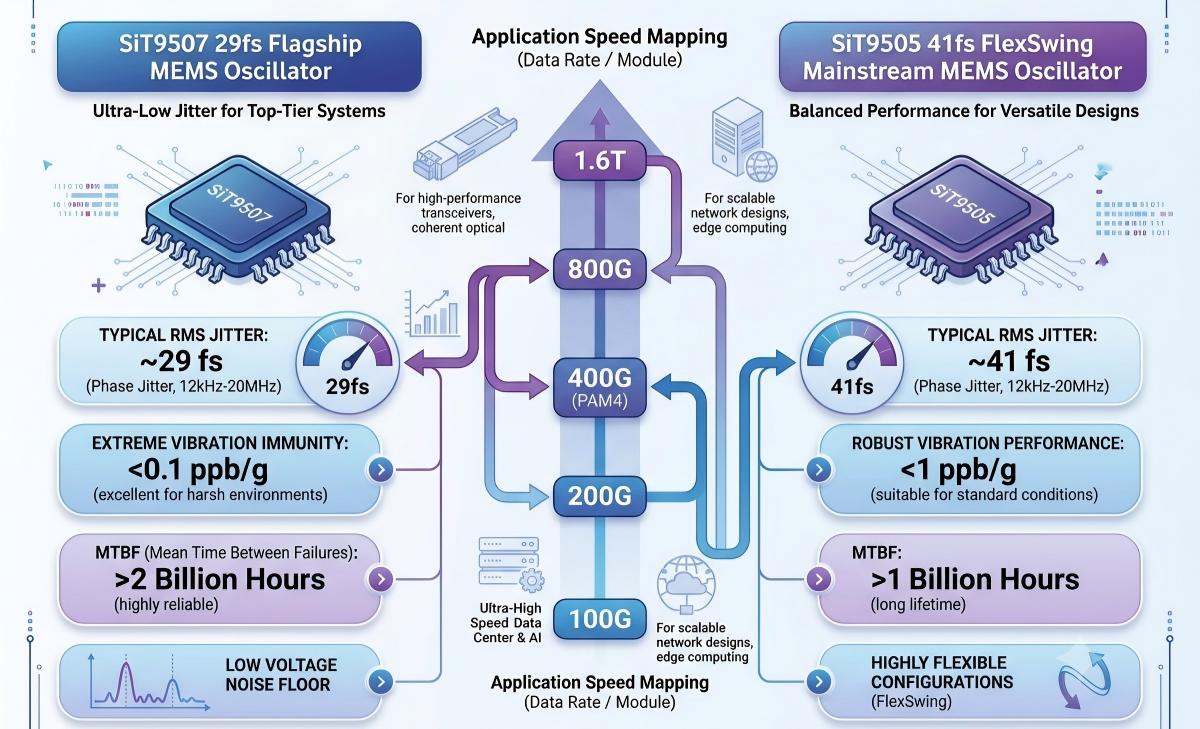

圖 2：SiT9507（29 fs 旗艦）與 SiT9505（41 fs + FlexSwing™）— SiTime 差分 MEMS 振盪器全線，覆蓋 100G 至 1.6T。

關鍵差異深度解讀

抖動：29 fs vs 41 fs——差距 29%，差出一個世代。在 112G PAM4 SerDes 通道中，這 12 fs 的差距代表著：可以保留更多鏈路預算、支援更長的 PCB 走線或更複雜的背板拓撲，或是為 1.6T 乃至更高速率的光模組設計提供前瞻性的時序保障。用一句話說：29 fs 不是規格書上的炫技——它是實打實的設計餘量。

輸出驅動：標準差分 vs FlexSwing™。SiT9505 獨有的 FlexSwing™ 輸出驅動是它的差異化殺手鐧——可以獨立調節輸出電壓擺幅和直流偏置，靈活適配不同晶片組的非標準輸入電壓要求，從而省去所有外部源偏置電阻，簡化 PCB 設計並減少 BOM 成本。SiT9507 則採用標準 LVPECL/LVDS/HCSL 輸出，內建終端電阻，適合對輸出格式有明確標準要求的場景——在這些場景中，抖動才是第一優先級，標準輸出反而確保了最廣泛的互通性。

頻率覆蓋。SiT9507 提供 16 個標準頻率選擇，涵蓋更廣泛的網路時脈需求；SiT9505 則聚焦於 50/100/156.25/312.5/625 MHz 等核心通訊頻率——對絕大多數光模組和交換器設計來說，已經綽綽有餘。

3. 選型建議——一張表幫你決定 9507 還是 9505

4. 總結：飛秒級精度的最後一塊拼圖

SiT9507 是 SiTime 差分 MEMS 振盪器家族中的性能旗艦，以 29 fs 的 RMS 相位抖動重新定義了高速通訊時脈的精度上限。它與 SiT9505（41 fs）形成了完美的效能梯度——SiT9507 面向對抖動預算要求最嚴苛的下一代 1.6T 光模組和 AI 基礎設施，SiT9505 則以 FlexSwing™ 的靈活性和優異的性價比覆蓋 100G～800G 主流市場。無論你選擇哪一款，SiTime MEMS 技術帶來的 20 倍振動抗擾度、10 億小時 MTBF、終身保固以及零 activity-dip / micro-jump 的可靠性優勢，都是傳統石英振盪器無法比擬的核心價值。

SiT9507——每一 bit 的背後，都有飛秒級精度的守護。
