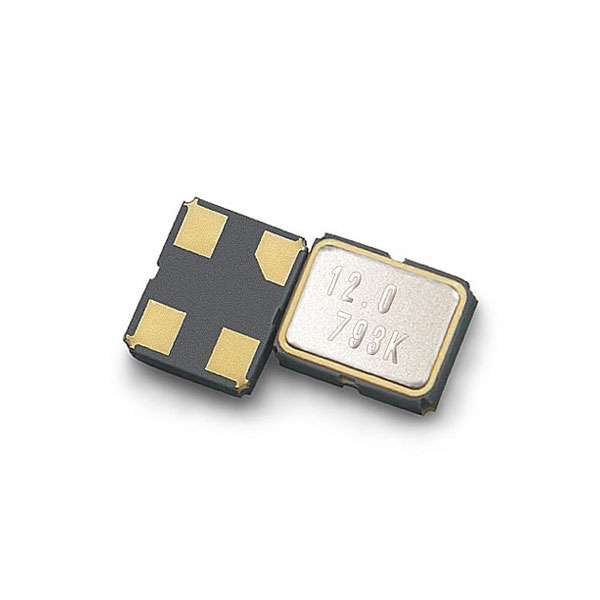

SG-210STF
- 品牌： EPSON
- 尺寸/封裝： 2.5 x 2.0 x 0.8 mm
- 參數： 4-72MHz
- 頻率偏差： ±25,±50ppm
- 工作溫度： -40℃~+105℃
- 封裝： 4p 2520
- 輸出： CMOS
- 供電電壓： 1.8-3.3V
- 頻率容差： ±25,±50ppm
- 應用領域： IoT, Wearable device, Data center, Storage
- Parameters
- 品牌： EPSON
- 尺寸/封裝： 2.5 x 2.0 x 0.8 mm
- 參數： 4-72MHz
- 頻率偏差： ±25,±50ppm
- 工作溫度： -40℃~+105℃
- 封裝： 4p 2520
- 輸出： CMOS
- 供電電壓： 1.8-3.3V
- 頻率容差： ±25,±50ppm
- 應用領域： IoT, Wearable device, Data center, Storage
SG-210STF | 採用光刻石英製程的 1–75 MHz CMOS 振盪器
產品介紹
SG-210STF 是採用光刻石英工藝的 EPSON CMOS 振盪器，針對傳統研磨晶振的一致性、老化與成本痛點。
YQM 提供原廠 EPSON SG-210STF 現貨、規格書、樣品與 FAE 支援，協助量產導入。
應用痛點與解決方案
- 痛點: 國產研磨晶振批次一致性差，量產良率與返工成本高
方案: 光刻把電極圖形精度控制在 0.1μm，提升批次一致性。 - 痛點: 低價晶振老化快，使用 1–2 年後頻率誤差超標
方案: Q 值較同規格研磨晶振提升 30% 以上；年老化率 ±3ppm max。 - 痛點: 進口高端晶振價格高，國產件又被認為品質不穩
方案: 日本 100% 全鏈製造、72 小時高溫老化，YQM 供貨價格有競爭力。
核心優勢
- 光刻石英製程: 0.1 µm 電極圖案提升批次一致性與良率。
- Q 值高 30% 以上: 老化更低，頻率比傳統研磨石英更穩定。
- 日本 100% 自製: 72 小時老化與完整製程管控。
- YQM 具競爭力成本: 以合理價格取得高階性能。
規格
| 參數 | 符號 | 數值 | 條件 |
|---|---|---|---|
| Output frequency range | f 0 | 1MHz to 75MHz | Please contact us about available frequencies. |
| Supply voltage | V CC | H: 1.6 V to 3.6 V | |
| Storage temperature | T_stg | -40°C to +125°C | Storage as single product |
| Operating temperature | T_use | -40 °C to +85 °C | |
| -40°C to +125°C | |||
| Frequency tolerance | f_tol | J: ±25 × 10 -6 | |
| Current consumption | I CC | 1.5mA -3.0mA Max. | No load condition Maximum frequency. |
| Disable current | I _dis | - | OE=GND |
| Symmetry | SYM | 45 % to 55 % | 50% V CC level, L_CMOS ≦ 50 pF |
| Output voltage | V OH | V CC - 0.4V Min. | |
| V OL | 0.4V Max. | ||
| Output load condition(CMOS) | L_CMOS | 15 pF Max. | |
| Input voltage | V IH | 80% V CC Min. | OE terminal |
| V IL | 20% V CC Min. | ||
| Start-up time | t_str | 3ms Max. | t=0 at 90 % V CC ,+85°C |
| Frequency aging | f_aging | ±3 × 10 -6 / year Max. | +25°C, First year. |
原廠規格表（英文）。
技術圖面
訂購資訊
原廠訂購資訊（英文）。
封裝尺寸
封裝尺寸（單位：mm）。
建議 PCB 焊盤
建議 PCB 焊盤（單位：mm）。
量產前請向 YQM 確認完整訂購料號、頻率與封裝。
應用領域
IoT
為緊湊連網裝置提供穩定時序。
穿戴裝置
為緊湊連網裝置提供穩定時序。
資料中心
為緊湊連網裝置提供穩定時序。
儲存裝置
為緊湊連網裝置提供穩定時序。
工業控制
為緊湊連網裝置提供穩定時序。
常見問題
Q: SG-210STF 的 MOQ 與交期？
A: MOQ 依封裝與頻率而定；現貨可快速出貨，客製頻率通常 4–6 週。請向 YQM 詢價。
Q: 是否提供樣品與規格書？
A: 提供，歡迎索取樣品與規格書評估。
Q: YQM 是否支援客製頻率或封裝？
A: 可依產品系列支援；請提供目標頻率、封裝、精度與溫度範圍。
Q: 料件是否為原廠正品？
A: YQM 供應原廠 EPSON 正品，並提供可追溯批號資訊。
