SIT3809
- 品牌： SITIME
- 尺寸/封裝： 4P SMD Customized
- 參數： 80-220MHz
- 頻率偏差： ±25,±50ppm
- 工作溫度： -40℃~+85℃
- 輸出： LVCMOS
- 供電電壓： 1.8V,2.5V,2.8V,3.3V
- 頻率容差： ±25,±50ppm
- 應用領域： Telecom Equipment
- Parameters
- 品牌： SITIME
- 尺寸/封裝： 4P SMD Customized
- 參數： 80-220MHz
- 頻率偏差： ±25,±50ppm
- 工作溫度： -40℃~+85℃
- 輸出： LVCMOS
- 供電電壓： 1.8V,2.5V,2.8V,3.3V
- 頻率容差： ±25,±50ppm
- 應用領域： Telecom Equipment

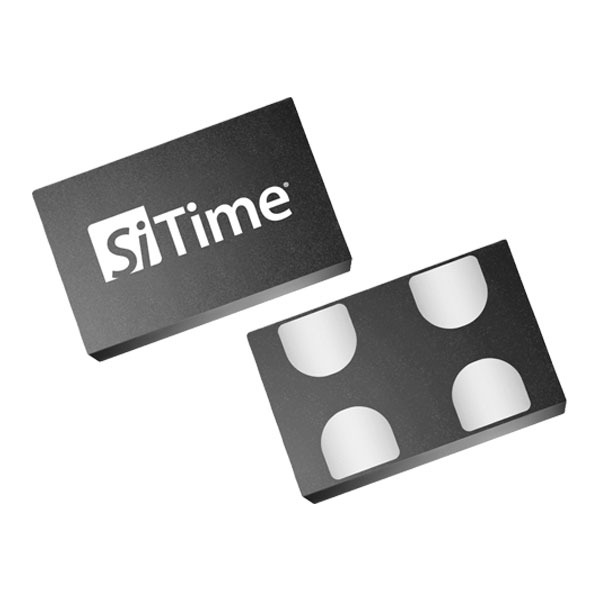

SIT3809 | 0.5 ps RMS 相位抖動的 80–220 MHz 差分 VCXO
產品介紹
SIT3809 是差分 VCXO，典型 RMS 相位抖動 0.5ps、調頻線性度典型 0.1%。針對石英 VCXO 的 PLL/時鐘恢復痛點：Kv 不一致、抖動餘量不足、定制品交期長。
YQM 提供原廠 SITIME SIT3809 現貨、規格書、樣品與 FAE 支援，協助量產導入。
應用痛點與解決方案
- 痛點: 石英 VCXO 調諧斜率（Kv）隨控制電壓變化，PLL 頻寬與穩定裕量難保持一致
方案: 0.1% 典型 / 1% 最大非線性，Kv 一致性好，簡化 PLL 與時鐘同步設計。 - 痛點: 高速鏈路與採樣中，時鐘抖動吃掉時序裕量
方案: 0.5ps 典型 / 1ps 最大 RMS 相位抖動（12kHz–20MHz；SIT3809 測試頻點 156.25 MHz），提升眼圖餘量、降低誤碼。 - 痛點: 頻率/電壓/牽引範圍型號多，非標頻點需等待樣品與改板
方案: 兩系列合計 1–220MHz、牽引範圍 ±25 至 ±1600ppm，多種供電/封裝，並提供現場可編程版本快速打樣。 - 痛點: 舊石英 VCXO 的封裝與控制電壓相容性
方案: 與舊石英 VCXO 封裝、控制電壓 100% 相容，可直接替換、無需改板。
核心優勢
- 0.1% 典型調頻線性度: Kv 一致，簡化 PLL 迴路設計。
- 0.5ps 典型 RMS 抖動: 為 SerDes、FPGA、音視訊提供乾淨時鐘。
- 1–220MHz / ±1600ppm: 頻率與牽引範圍覆蓋廣。
- 現場可編程: 非標頻點可快速打樣。
規格
| 參數 | 數值 |
|---|---|
| Frequency | 80 to 220 MHz |
| Frequency Stability (ppm) | ±25, ±50 |
| Operating Temperature Range (°C) | -20 to +70, -40 to +85 |
| Package Type (mm²) | 2.5x2.0, 3.2x2.5, 5.0x3.2, 7.0x5.0 |
| Oscillator Type | VCXO-SE |
| Phase Jitter (rms) | 0.5 ps |
| Pull Range (ppm) | ±25, ±50, ±80, ±100, ±150, ±200 |
| FlexEdgeTM Rise/Fall Time | Yes |
| Voltage Supply (V) | 1.8, 2.5, 2.8, 3.3 |
| Features | Low Jitter, Field Programmable |
原廠規格表（英文）。
應用領域
光模組
為此應用提供純淨時序。
網路音視訊
為此應用提供純淨時序。
儀器儀表
為此應用提供純淨時序。
FPGA / SerDes
為此應用提供純淨時序。
通訊同步
為此應用提供純淨時序。
常見問題
Q: SIT3809 的 MOQ 與交期？
A: MOQ 依封裝與頻率而定；現貨可快速出貨，客製頻率通常 4–6 週。請向 YQM 詢價。
Q: 是否提供樣品與規格書？
A: 提供，歡迎索取樣品與規格書評估。
Q: YQM 是否支援客製頻率或封裝？
A: 可依產品系列支援；請提供目標頻率、封裝、精度與溫度範圍。
Q: 料件是否為原廠正品？
A: YQM 供應原廠 SITIME 正品，並提供可追溯批號資訊。
