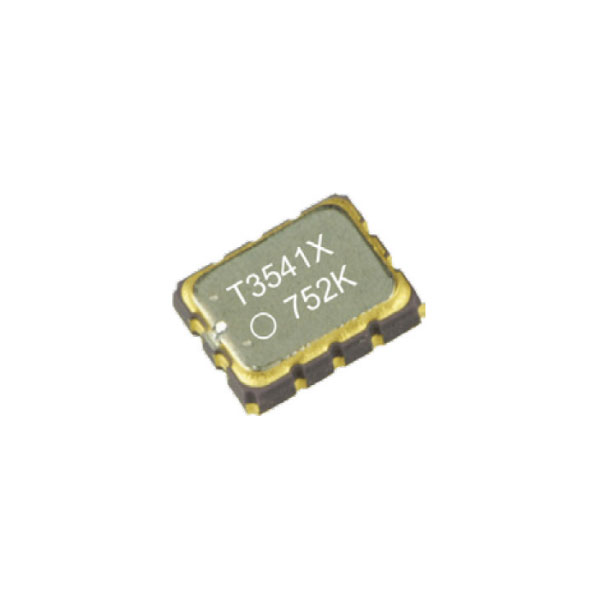

TG-3541CE

產品介紹

EPSON TG-3541CE 是一款內建溫度補償晶體的 32.768 kHz 溫度補償晶體振盪器（TCXO）。它提供 ±3.4 ppm（XA 等級）精度、1.0 µA 典型電流與 3.2×2.5×1.0 mm 10 pin 封裝，適合需要在沒有 GPS/NTP 校時的環境中長期保持時間的智慧電表、資料記錄器、工業 HMI 與電池備援設備。

與被動 32.768 kHz 晶體不同，TG-3541CE 將晶體與補償電路整合，無需外部負載電容或匹配。OE 腳位可啟用或關閉輸出，1.5–5.5 V 供電涵蓋 3.3 V 與 5 V 系統。

應用痛點與解決方案

• 痛點: 被動 32.768 kHz 晶體在 -40~+85°C 的頻偏可超過 ±20 ppm，電表每月可能累積數分鐘誤差。
  方案: XA 等級 ±3.4 ppm、標準 ±8 ppm；XA 每月誤差約 9 秒。
• 痛點: 遠端電表與資料記錄器可能數月沒有 NTP/GNSS 校時。
  方案: 內建溫度補償可在無網路校正的情況下維持低漂移。
• 痛點: 外掛負載電容與匹配會拉長開發時間，量產時容易出現批次不良。
  方案: 內建補償與 10 pin 3225 封裝簡化設計；OE 腳位可控制輸出。
• 痛點: 高密度 PCB 需要小體積、低功耗的時鐘源。
  方案: 3.2×2.5×1.0 mm 封裝、1.5–5.5 V 供電、CMOS 輸出。

核心優勢

• ±3.4 ppm XA／±8 ppm 標準: 適合電表與長期計時的高精度。
• -40~+105°C: 工業級寬溫，內建溫度補償。
• 1.0 µA 典型電流: 適合電池備援與低功耗設計。
• OE 輸出致能: 系統可開啟或關閉時鐘輸出。
• 10 pin 3225 封裝: 小體積，無需外部負載電容。

關鍵規格

完整規格

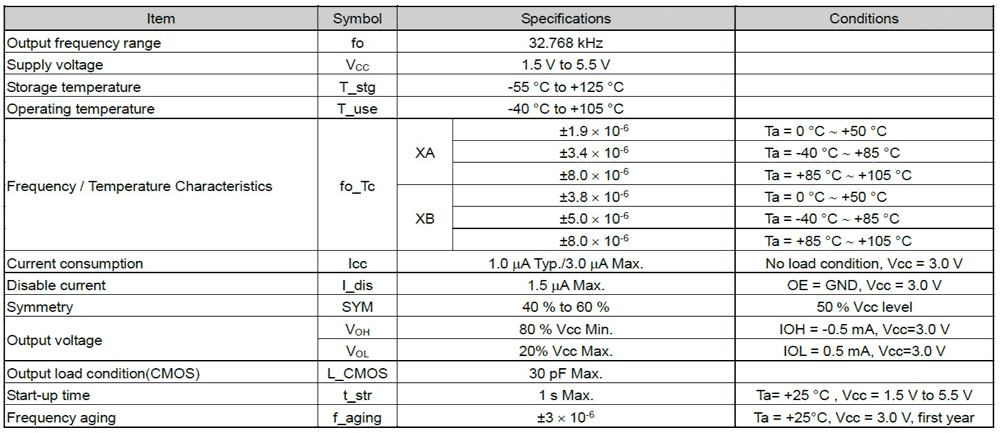

原廠規格表（英文），可點擊放大。

頻率-溫度特性

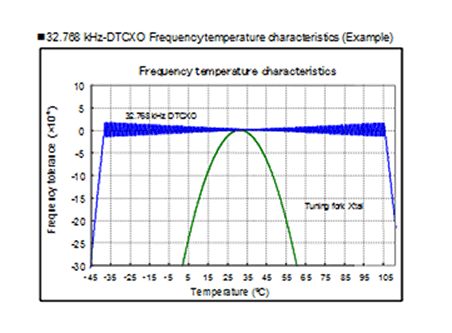

XA 與 XB 等級的頻率偏差-溫度曲線。XA：-40~+85°C 為 ±3.4 ppm；-40~+105°C 為 ±8.0 ppm。

封裝尺寸與 PCB 焊盤

封裝尺寸

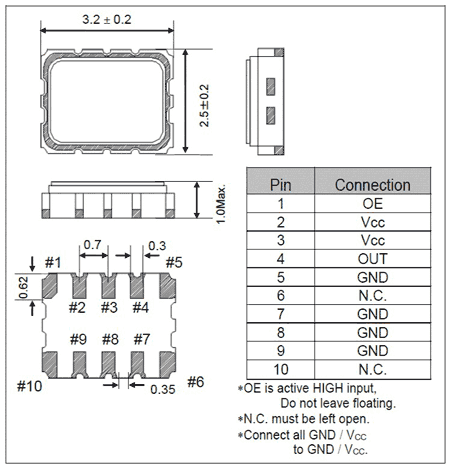

10 pin 3225 封裝尺寸（單位：mm）。

建議 PCB 焊盤

建議 PCB 焊盤（單位：mm）。OE 為高電位有效，請勿懸空。

請將 0.1 µF 旁路電容盡量靠近 Vcc 與 GND 之間放置。

應用領域

常見問題

Q: XA 與 XB 等級有什麼差別？

A: XA 在 -40~+85°C 為 ±3.4 ppm，-40~+105°C 為 ±8.0 ppm；XB 在 -40~+85°C 為 ±5.0 ppm。可依精度與溫度範圍選擇。

Q: 需要外接負載電容嗎？

A: 不需要。TG-3541CE 已整合晶體與補償電路；請將 0.1 µF 旁路電容盡量靠近 Vcc–GND。

Q: 供電電流是多少？

A: 3.0 V、無負載時典型 1.0 µA，最大 3.0 µA。

Q: 輸出可以關閉嗎？

A: 可以。OE 腳位可啟用或關閉輸出；OE 為高電位有效，請勿懸空。

Q: 適合智慧電表嗎？

A: 適合。XA 等級 ±3.4 ppm 可將每月誤差控制在約 9 秒，適合電表、資料記錄器與電池備援計時。
