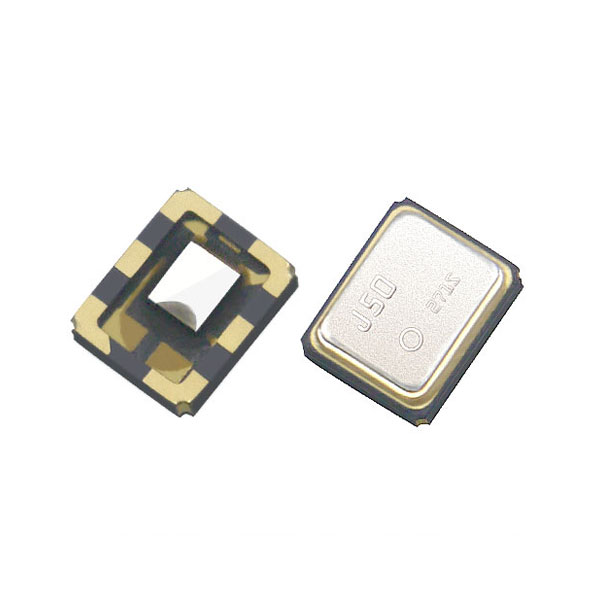

TG-5006CG
- 品牌： EPSON
- 尺寸/封裝： 2.5 x 2.0 x 0.8 mm
- 參數： 13-52MHz
- 頻率偏差： ±2ppm
- 工作溫度： -40℃~+85℃
- 封裝： 4P 2520
- 輸出： Sine wave
- 供電電壓： 1.8, 2.8, 3.0, 3.3V
- 頻率容差： ±2ppm
- 應用領域： GPS,Wireless communication
- Parameters
- 品牌： EPSON
- 尺寸/封裝： 2.5 x 2.0 x 0.8 mm
- 參數： 13-52MHz
- 頻率偏差： ±2ppm
- 工作溫度： -40℃~+85℃
- 封裝： 4P 2520
- 輸出： Sine wave
- 供電電壓： 1.8, 2.8, 3.0, 3.3V
- 頻率容差： ±2ppm
- 應用領域： GPS,Wireless communication
TG-5006CG | 適用於 GPS、無線通訊與可攜式裝置的 13–52 MHz TCXO
產品介紹
TG-5006CG 是 2.5×2.0mm TCXO，面向 GPS、無線通訊與可攜設備。針對溫漂、同步精度與續航。
YQM 提供原廠 EPSON TG-5006CG 現貨、規格書、樣品與 FAE 支援，協助量產導入。
應用痛點與解決方案
- 痛點: 單密封 TCXO 在冷熱/濕度變化下溫漂失控
方案: 雙密封結構阻斷水汽與壓力變化；-30~+85°C 內 ±0.5ppm。 - 痛點: 藍牙/Wi-Fi/5G RedCap 時鐘漂移導致載波偏移、丟包
方案: ±0.5ppm 穩定度降低載波偏移與誤碼。 - 痛點: GPS 冷啟動慢、戶外高低溫定位偏差
方案: 高精度時鐘提升冷啟動搜星速度並維持米級精度。 - 痛點: 可攜設備續航短
方案: 典型 1.5mA、待機 3.3μA、1.7–3.465V 供電。
核心優勢
- 雙密封結構: 阻擋濕氣與壓力變化，保持振盪穩定。
- -30~+85°C 下 ±0.5 ppm: 適合 GPS 與無線鏈路的緊密穩定度。
- 1.5 mA 典型／3.3 µA 待機: 延長可攜式裝置電池壽命。
- 2.5×2.0×0.8 mm 封裝: 節省緊湊設計的 PCB 空間。
規格
| 參數 | 符號 | 數值 | 條件 | 備註 |
|---|---|---|---|---|
| VC-TCXO | TCXO | |||
| Output frequency range | f 0 | 13.000MHz to 52.000MHz | ||
| 16.367667 MHz, 16.368 MHz, 16.369 MHz, 19.2 MHz, 26 MHz, 38.4 MHz | Standard frequency | |||
| Supply voltage | V CC | 1.8V ±0.1V / 2.8V ± 5 % / 3.0 V ± 5 % / 3.3 V ± 5 % | Range: 1.7V to 3.465V | |
| Storage temperature | T_stg | -40°C to +90°C | Store as single product. | |
| Operating temperature | T_use | -30°C to +85°C | ||
| Frequency tolerance | f_tol | ±2.0 x10 -6 Max. | After reflow, +25°C | |
| Frequency/ temperature characteristics | fo-T C | ±0.5 x 10 -6 Max. / -30°C to +85°C | High stability version for GPS | |
| ±2.0 x 10 -6 Max. / -30°C to +85°C | Standard stability version | |||
| Frequency/load coefficient | fo-Load | ±0.2 × 10 -6 Max. | 10kΩ // 10pF ±10% | |
| Frequency/voltage coefficient | fo-V CC | ±0.2 × 10 -6 Max. | V CC ± 5% | |
| Frequency aging | f_age | ±1.0 × 10 -6 Max. | +25°C, First year, 13MHz≤ f 0 ≤40MHz | |
| ±1.5 x 10 -6 Max. | +25°C, First year, 40MHz< f 0 ≤52MHz | |||
| Current consumption | I CC | 1.5mA Max. | 13MHz≤ f 0 ≤26MHz | |
| 2.0mA Max. | 26MHz< f 0 ≤52MHz | |||
| Input resistance | Rin | 500kΩ Min. | - | V C - GND (DC) |
| Frequency control range | f_cont | ±8.0 × 10 -6 to ±15.0 × 10 -6 | - | VC=0.9 V ±0.6 V (V cc =1.8 V) or VC=1.4 V ±1.0 V (V cc =2.8 V) |
| Frequency change polarity | - | Positive polarity | - | |
| Symmetry | SYM | 40% to 60% | GND level (DC cut) | |
| Output voltage | V PP | 0.8V Min. | Peak to peak | |
| Output load condition | Load_R | 10kΩ | DC cut capacitor = 0.01µF | |
| Load_C | 10pF | |||
原廠規格表（英文）。
技術圖面
訂購資訊
原廠訂購資訊（英文）。
封裝尺寸
封裝尺寸（單位：mm）。
建議 PCB 焊盤
建議 PCB 焊盤（單位：mm）。
量產前請向 YQM 確認完整訂購料號、頻率與封裝。
應用領域
GPS
為定位與無線鏈路提供穩定時序。
無線通訊
為定位與無線鏈路提供穩定時序。
可攜式裝置
為定位與無線鏈路提供穩定時序。
穿戴裝置
為定位與無線鏈路提供穩定時序。
導航模組
為定位與無線鏈路提供穩定時序。
常見問題
Q: TG-5006CG 的 MOQ 與交期？
A: MOQ 依封裝與頻率而定；現貨可快速出貨，客製頻率通常 4–6 週。請向 YQM 詢價。
Q: 是否提供樣品與規格書？
A: 提供，歡迎索取樣品與規格書評估。
Q: YQM 是否支援客製頻率或封裝？
A: 可依產品系列支援；請提供目標頻率、封裝、精度與溫度範圍。
Q: 料件是否為原廠正品？
A: YQM 供應原廠 EPSON 正品，並提供可追溯批號資訊。
