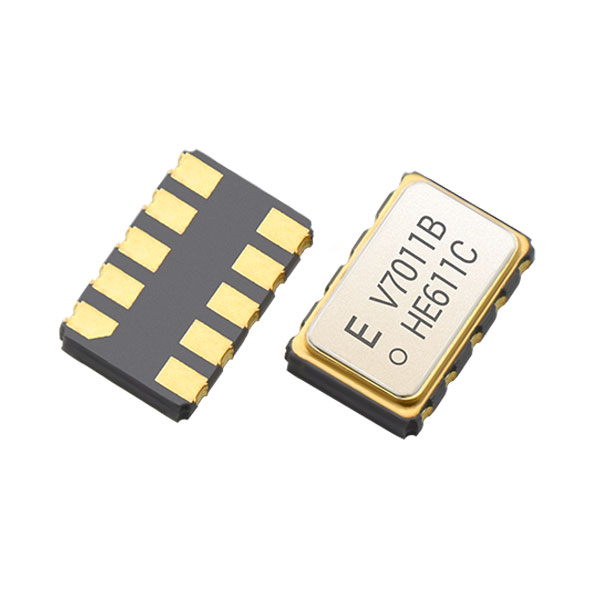

XV7011BB

Epson XV7011BB 是一款高靈敏度單軸石英陀螺儀感測器，專為精密角速率量測而設計。基於 Epson 專有的石英晶體雙 T 型結構——與傳統矽 MEMS 有根本性的不同——此感測器為每個角度分量都至關重要的應用提供卓越的解析度和穩定性。

憑藉 71,680 LSB/(°/s) 的標度因數，XV7011BB 提供比 XV7021BB（17,920 LSB/(°/s)）和 XV7081BB（17,920 LSB/(°/s)）高出 4 倍的解析度。這種超精細的粒度使其成為精密小角度量測、AGV 路徑規劃和機床對準的決定性選擇——在這些應用中，標準陀螺儀根本無法解析決定精度的細微運動。71,680 LSB/(°/s)——4 倍更高解析度。

解決的關鍵設計挑戰

痛點一——溫度波動不穩定性

在工業和戶外環境中，波動的溫度導致傳統陀螺儀產生漂移，引入累積的角度誤差，隨時間降低系統精度。

✅ 解決方案： XV7011BB 在標準 -20 至 +80°C 範圍內將偏壓隨溫度變化限制在僅 ±1.0 °/s 最大值。對於極端環境，提供可選的 -40 至 +85°C 擴展溫度範圍變體，確保從極寒到沙漠高溫的穩定性能——所有這些無需外部補償電路。

痛點二——動作延遲和量測誤差

低解析度陀螺儀會錯過細微的角度運動，迫使系統設計人員施加大量數位濾波，引入延遲——這在即時控制迴路和伺服系統中是一個關鍵問題。

✅ 解決方案： 憑藉 71,680 LSB/(°/s) 的靈敏度，XV7011BB 在原始感測器層面捕捉超精細的角度運動。這 4 倍的解析度優勢意味著需要更少的數位濾波，大幅降低控制迴路延遲。內建 24 位元 AD 轉換器和使用者可選擇的低通/高通濾波器讓您能精確調整訊號路徑以匹配您的應用頻寬。

痛點三——解析度與範圍的取捨

寬範圍陀螺儀（±300 °/s 及以上）犧牲了精細解析度，使其不適合需要檢測 0.01° 變化的精密小角度量測。

✅ 解決方案： XV7011BB 特意將其範圍縮小至 ±100 °/s，以最大速率換取每個 LSB 4 倍更精細的解析度。對於精密小角度量測、機床對準和 AGV 路徑規劃而言，這是正確的架構選擇——在這些應用中，緩慢、精確的旋轉遠比追蹤高速旋轉更為重要。

痛點四——振動引起的雜訊和長期漂移

矽 MEMS 陀螺儀易受振動引起的雜訊影響，並表現出長期偏壓漂移，在關鍵任務應用中需要頻繁重新校準。

✅ 解決方案： Epson 的石英晶體雙 T 型結構由於結晶石英的材料特性而具有固有的抗振性——在高振動環境中遠優於矽 MEMS。結合業界領先的僅 0.065 °/h 偏壓不穩定性，XV7011BB 在長時間運作中保持精度而無需重新校準，減少系統停機時間和維護成本。

規格與機械圖紙

規格（特性）

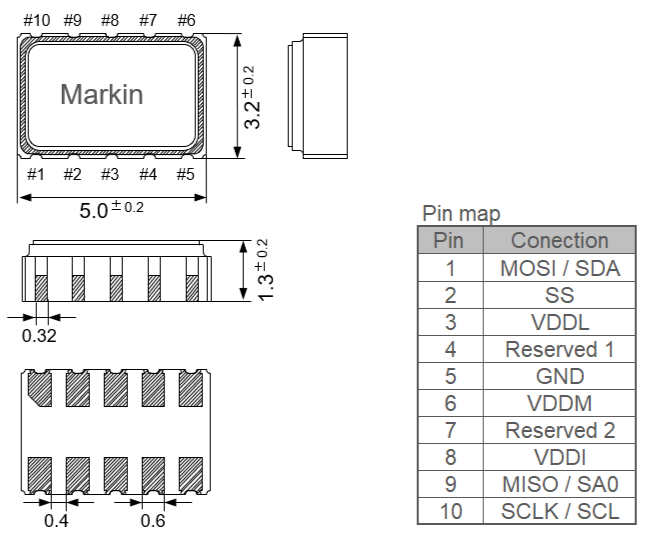

外部尺寸

將 'Reserved1' 引腳連接至 GND。
請勿外部連接 'Reserved2' 引腳。

（單位：mm）

焊盤

（單位：mm）

主要優勢

1. 超高解析度：71,680 LSB/(°/s)

得益於 24 位元 ADC 驅動 71,680 LSB/(°/s) 的標度因數，XV7011BB 提供比同類 Epson XV 系列陀螺儀高出 4 倍的解析度。每個 LSB 代表僅 0.000014 °/s 的角速率，能夠檢測低解析度感測器無法察覺的運動。這直接轉化為更緊湊的控制迴路、更平滑的 AGV 軌跡以及機床對準中的微米級精度。

2. 石英晶體穩定性

與矽 MEMS 陀螺儀不同，Epson 專有的石英晶體雙 T 型結構利用結晶石英的天然壓電特性。結果：固有的抗振性、僅 0.065 °/h 的偏壓不穩定性以及優異的長期漂移特性——所有這些無需複雜的補償演算法。這正是 Epson 在數十年定時裝置製造中不斷精煉的同一石英技術。

3. 寬廣溫度範圍選項

標準工作範圍涵蓋 -20 至 +80°C，最大偏壓變化 ±1.0 °/s。對於嚴苛的戶外或工業部署，提供擴展的 -40 至 +85°C 變體，使 XV7011BB 適用於戶外天線定位系統、冷鏈 AGV 和航空航天地面支援設備——在這些環境中，矽 MEMS 感測器通常會失效或需要加熱外殼。

4. 超低功耗模式

儘管精度卓越，XV7011BB 在主動模式下僅消耗 0.9 mA，在待機模式下降至 160 µA，在睡眠模式下僅 3 µA。這種卓越的能效使其成為電池供電精密儀器、可攜式量測設備以及每個微安都至關重要的能源受限 IoT 邊緣裝置的理想選擇。

目標應用

XV 系列型號比較

立即聯絡我們以獲取樣品、評估板，或討論 XV7011BB 的 4 倍解析度優勢如何解決您的精密量測挑戰。
