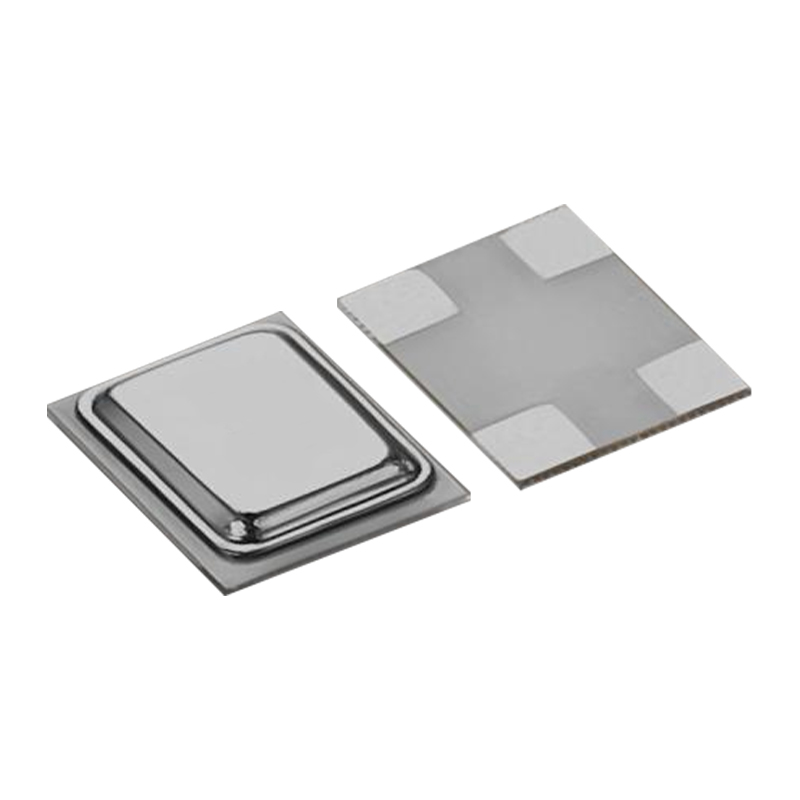

YM-321ESL
緊湊3225尺寸，寬溫度範圍（-40~85°C），膠粘工藝，價格有優勢。
- 品牌： YXC
- 尺寸/封裝： 3.2 x 2.5mm/4P 3225 膠粘工藝
- 參數： 13-32MHZ
- 負載電容： 9,10,12,20PF or specify
- 工作溫度： -40℃-+85℃
- 應用領域： 物聯網、智能穿戴、通訊
- Parameters
- 品牌： YXC
- 尺寸/封裝： 3.2 x 2.5mm/4P 3225 膠粘工藝
- 參數： 13-32MHZ
- 負載電容： 9,10,12,20PF or specify
- 工作溫度： -40℃-+85℃
- 應用領域： 物聯網、智能穿戴、通訊
YM-321ESL | 3225 貼片晶體——膠粘工藝
產品介紹
YM-321ESL 是 3.2×2.5mm 四焊盤貼片石英晶體，採用膠粘工藝（Epoxy Adhesive Bonding），相比常規滾邊焊工藝，在價格與交期上具有極大優勢。滿足 13.52127／13.560／16／24／25／26／32MHz 等 7 個頻率，更多頻率持續開發中。產品支持多種負載電容及頻率公差，具備高精度、良好溫度穩定性、低老化（±3ppm/年）及較低電磁干擾等特點，可滿足小型化、高密度電子設備的穩定時鐘需求，適用於物聯網終端、智能穿戴、通訊終端及消費電子產品。
核心優勢
- 價格優勢：膠粘工藝較常規工藝價格和交期有極大優勢——適合對成本敏感的批量應用。
- 3225 常規小封裝：3.2×2.5mm 四焊盤貼片封裝，適合高密度 PCB 設計。
- 頻率精度高：±10/±20ppm 頻率公差，滿足多種負載（9/10/12/20pF 或指定）。
- 寬溫穩定：工作溫度 -40~+85°C，年老化率 ±3ppm，溫度穩定性好、電磁干擾較低。
- 供應：元器貓電子供應 YM-321ESL，快速樣品、有競爭力的價格與 FAE 工程支援。
關鍵規格
| 參數 | 規格值 |
|---|---|
| 產品類型 | 貼片石英晶體——膠粘工藝 |
| 品牌 | YXC |
| 標稱頻率 | 13-32MHz（13.52127／13.560／16／24／25／26／32MHz 或指定） |
| 負載電容 | 9pF、10pF、12pF、20pF 或指定 |
| 頻率偏差 | ±10ppm、±20ppm 或指定（at 25°C） |
| 振動模式 | AT 基頻 |
| 工作溫度 | -40~+85°C |
| 儲存溫度 | -55~+125°C |
| 老化 | ±3ppm/年 Max（at 25°C） |
| 靜態電容 | 3pF Max |
| 激勵電平 | 100μW |
| 等效串聯電阻 ESR | 12-16MHz：80Ω Max；24-40MHz：40Ω Max |
| 封裝／尺寸 | 4P 3225，3.2×2.5×0.7mm |
應用領域
物聯網與無線模組
物聯網終端與無線通訊模組
智能穿戴
智能手錶及可穿戴設備
路由器與閘道
路由器、閘道和通訊終端
智能家居與安防
智能家居及安防產品
可攜式消費電子
可攜式消費電子與控制主板
常見問題
Q: YM-321ESL 的價格優勢體現在哪裡？
A: 採用膠粘工藝，較常規滾邊焊工藝在價格和交期上具有極大優勢，適合對成本敏感的批量應用。歡迎聯繫元器貓獲取批量價格。
Q: 支援哪些頻率？
A: 13-32MHz，含 13.52127／13.560／16／24／25／26／32MHz 等常用頻點，更多頻率持續開發中。
Q: 負載電容和頻率公差有哪些選擇？
A: 負載電容 9／10／12／20pF（或指定），頻率公差 ±10／±20ppm（或指定）。
Q: 是否提供樣品？
A: 是的，元器貓電子提供 YM-321ESL 快速樣品，請聯繫銷售團隊索取樣品與規格書。
