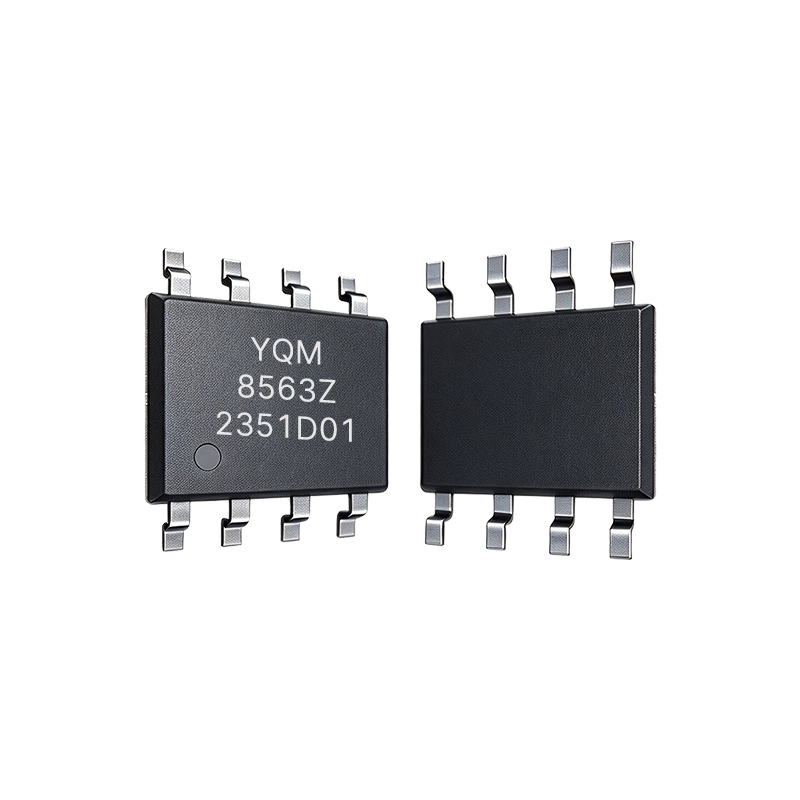

YQ8563
直接替代NXP PCF8563
- 品牌： YQM
- 尺寸/封裝： 3.0 x 3.0 x 0.85/3.9 x 4.9 x 1.4 mm
- 參數： 1.0-5.5V
- 接口： I²C
- 工作溫度： -40°C ~+85°C
- 封裝： MSOP8,SOP8
- 應用領域： 手機、便攜儀器、電子計量。
- Parameters
- 品牌： YQM
- 尺寸/封裝： 3.0 x 3.0 x 0.85/3.9 x 4.9 x 1.4 mm
- 參數： 1.0-5.5V
- 接口： I²C
- 工作溫度： -40°C ~+85°C
- 封裝： MSOP8,SOP8
- 應用領域： 手機、便攜儀器、電子計量。
YQ8563 | 低功耗 I²C 即時時鐘（RTC）
產品介紹
YQ8563 是國產低功耗 CMOS 即時時鐘／日曆晶片，腳位與寄存器可替代 NXP PCF8563。採用 I²C 介面，外接 32.768kHz 晶振；具備鬧鐘與定時器功能、內建振盪電容與上電復位（POR），設計更精簡。0.25µA 備用電流與 1.0~5.5V 寬電壓，適合鈕扣電池／鋰電池系統，低至 1V 仍可維持走時。
核心優勢
- 替代 PCF8563：腳位、寄存器與 NXP PCF8563 基本相容，國產替代更省成本。
- 超低備用電流：0.25µA，適合電池供電 IoT、溫濕度計、電表、手持設備。
- 寬電壓：1.0~5.5V，1V 即可維持走時，鋰電池／鈕扣電池系統友善。
- 整合功能：鬧鐘與定時器、內建振盪電容、內部上電復位（POR）。
- 供應：元器貓電子供應 YQ8563，快速樣品、有競爭力的價格與 FAE 工程支援。
關鍵規格
| 參數 | 規格值 |
|---|---|
| 產品類型 | 低功耗 CMOS 即時時鐘／日曆晶片 |
| 品牌 | YQM |
| 供電電壓 | 1.0~5.5V（1V 可維持走時） |
| 備用電流 | 0.25µA |
| 介面 | I²C |
| 晶振 | 外接 32.768kHz |
| 封裝 | MSOP8, SOP8 |
| 尺寸 | 3.0×3.0×0.85 mm／3.9×4.9×1.4 mm |
| 工作溫度 | -40°C~+85°C |
| 功能 | 鬧鐘與定時器、內建振盪電容、上電復位（POR） |
替代料參考
腳位與寄存器相容替代：
| 品牌 | 替換料號 | 說明 |
|---|---|---|
| NXP | PCF8563 | 腳位、寄存器基本相容——高性價比、供應鏈自主可控 |
應用領域
IoT 與消費電子
穿戴、溫濕度計與電池供電 IoT 設備
智能電表／計量
電表、水表、燃氣表與時間戳記錄
工業與便攜儀器
工業設備與便攜式儀器
白色家電與小家電
需要日曆計時的家電產品
常見問題
Q: YQ8563 可以直接替代 NXP PCF8563 嗎？
A: 可以——腳位與寄存器基本相容，是具性價比的國產替代方案。
Q: 備用電流是多少？
A: 0.25µA，適合鈕扣電池與電池供電的計時應用。
Q: 支援多寬的供電電壓？
A: 1.0~5.5V；低至 1V 仍可維持走時，適合鋰電池／鈕扣電池系統。
Q: 需要外接晶振嗎？
A: 需要——外接 32.768kHz 晶振。（若希望免外部晶振，可選內建 DTCXO 的 YQ8025T。）
