YQM3838F

聲表濾波器 | SMD 3838陶瓷貼片聲表帶通濾波器

核心優勢

• 高功率裕量： 相比3030封裝更大的腔體空間，大功率發射鏈路的射頻功率容限更高，不會飽和或失真。
• 優越的抗干擾性： 高帶外抑制有效阻擋WiFi、2.4GHz雜散信號，提升惡劣電磁環境下的接收靈敏度。
• 靈活多針數選項： 提供6引腳通用與8引腳差分輸入輸出版本，直接兼容單端與差分電路設計。
• 多等級選擇： 三個產品等級——消費、工業、汽車——一站式覆蓋從商業到車載嚴苛工況的所有應用。

產品介紹

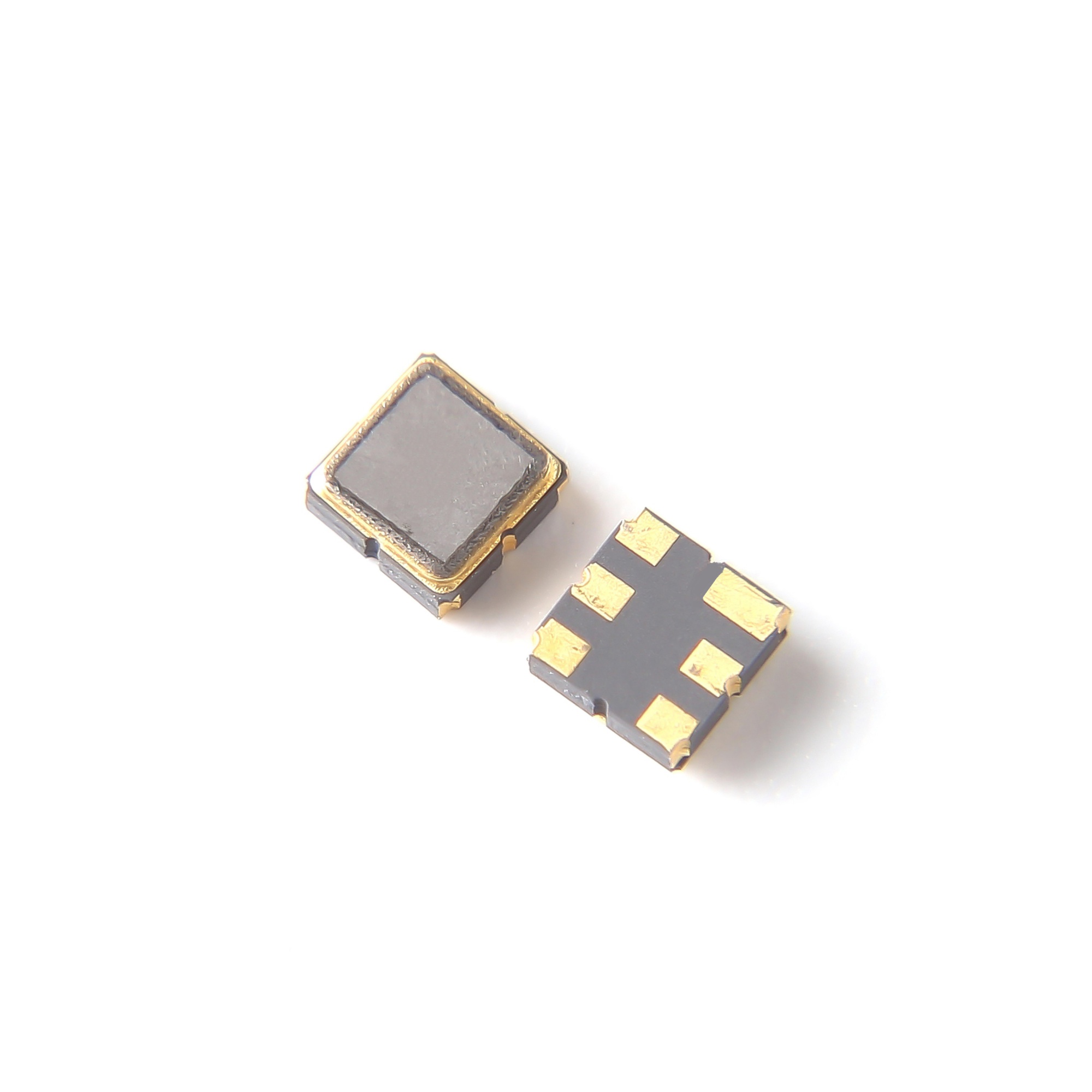

SMD3838是一款3.8×3.8mm陶瓷貼片聲表帶通濾波器，提供主流6引腳與8引腳配置。頻率覆蓋300MHz至2500MHz，主要頻點為315 / 433.92 / 868 / 915 / 1575MHz。具備標準50Ω阻抗與完整SMT回流焊兼容性。相比3030封裝更大的腔體帶來更大的功率裕量與更強的抗干擾性能。

替代產品與理由

• 高通（美國） ——B39系列：B39431B3790Z810、B39311B3768Z810及其他8引腳SMD 3838封裝型號。
• 台嘉碩（台灣） ——TA/TZ系列：TA0381A、TB0316A、TB0205A及其他8引腳SMD 3838封裝型號。
• 愛普生（日本） ——FS系列：FS-335（車規級3838旗艦）。
• Abracon LLC（美國） ——AFS434S3-T、AFS869S3-T，6-SMD 3838封裝型號。

針腳兼容： 尺寸、引腳佈局與PCB焊盤佔位與進口原裝件完全一致。客戶無需任何PCB重新設計即可直接SMD替換。

關鍵特性

• 封裝尺寸： 3.8×3.8×1.4~1.6mm，6引腳/8引腳SMD，編帶量產，標準PCB焊盤佈局。
• 電氣性能： 插入損耗2.2~3.8dB，通帶紋波≤1.8dB，帶外抑制40~60dB，帶寬選項6 / 10 / 15 / 20MHz，支持定制。
• 頻率範圍： 300MHz~2500MHz，全覆蓋ISM、GNSS、Sub-GHz通訊頻段。
• 溫度穩定性： 消費級-20°C~+70°C；工業/車規級 -40°C~+125°C，溫度漂移≤6ppm/°C。
• 功率優勢： 腔體更大，輸入功率容限高於3030封裝；ESD與浪湧抗擾更強。
• 環保合規： 符合RoHS、REACH；車規型號通過AEC-Q200認證；標準50Ω輸入/輸出，無需外部匹配電路。

Applications

• 汽車電子： 汽車RKE遙控鑰匙、TPMS胎壓發射/接收、車載GPS/北斗導航模組、智能車窗射頻、車輛防盜系統（315/433MHz）。
• 工業物聯網與無線遙測： 工業無線數據模組、LoRa網關、智能公用計量（水/氣/電）、井下工業射頻、戶外傳感器（868/915MHz歐盟/美國ISM）。
• 安防與遙控： 大功率車庫門遙控器、工業捲簾門控制器、樓宇門禁、紅外報警主機射頻接收前端。
• 衛星導航與定位： GPS/北斗模組、RTK測繪接收機、無人機導航模組（1575.42MHz L1）。
• 短距離通訊： 大功率藍牙模組、數傳電台、緊湊專網對講機射頻濾波。

Certifications

符合RoHS、REACH；車規型號通過AEC-Q200認證。
