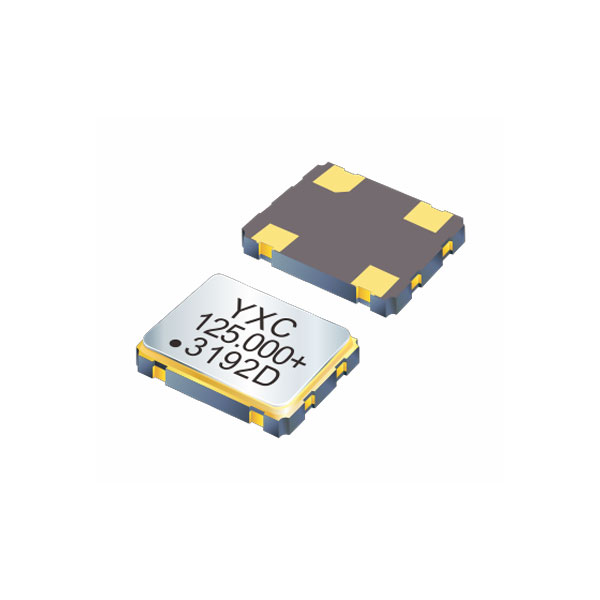

YSO110TR
- 品牌： YXC
- 尺寸/封裝： 4P SMD Customized
- 參數： 1-125MHz
- 頻率偏差： ±10,20ppm
- 工作溫度： -40~+85℃
- 輸出： CMOS
- 供電電壓： 1.8-3.3V
- 頻率容差： ±10,20ppm
- 應用領域： Consumer Electronics, Industrial Control, IOT
- Parameters
- 品牌： YXC
- 尺寸/封裝： 4P SMD Customized
- 參數： 1-125MHz
- 頻率偏差： ±10,20ppm
- 工作溫度： -40~+85℃
- 輸出： CMOS
- 供電電壓： 1.8-3.3V
- 頻率容差： ±10,20ppm
- 應用領域： Consumer Electronics, Industrial Control, IOT
YSO110TR | 適用於機器人、視覺與工業控制的 1–54 MHz CMOS 振盪器
產品介紹
YSO110TR 是 1–54MHz CMOS 振盪器，面向機器人閘道、視覺與工業控制。針對多電壓域、寬溫時鐘與封裝/交期問題。
YQM 提供原廠 YXC YSO110TR 現貨、規格書、樣品與 FAE 支援，協助量產導入。
應用痛點與解決方案
- 痛點: 機器人閘道同時有 1.8V 低功耗域與 3.3V 外設域，傳統要備兩種晶振
方案: 1.8–3.3V 供電，一顆料號覆蓋兩個電壓域。 - 痛點: 戶外充電樁、視覺與工業乙太網溫區寬，時鐘抖動要求高
方案: 工業級寬溫 + 0.7ps 典型相位抖動，穩定鏈路與採樣。 - 痛點: 從可攜到伺服器形態多、封裝多，進口料交期與價格波動
方案: 1.6×1.2 至 7.0×5.0mm 多封裝；YQM 現貨與本地供應縮短交期。
核心優勢
- 1.8–3.3 V 單一料號: 涵蓋 1.8 V 低功耗與 3.3 V 周邊域，減少料號。
- 0.7 ps 典型相位抖動: 讓視覺、工業乙太網與高速鏈路保持穩定。
- 六種封裝選項: 從 1.6×1.2 到 7.0×5.0 mm，涵蓋可攜式到伺服器設計。
- YQM 現貨與本地供應: 縮短量產與樣品交期。
規格
| 參數 | 數值 |
|---|---|
| Output Frequency Range | 1MHz to 54MHz |
| Output Type | CMOS |
| Supply Voltage | 1.8V~3.3V |
| Oscillator Mode | Fundamental |
| Frequency Tolerance (at 25 ℃) | ±10 ppm, ± 20 ppm, or specify |
| Output Load | 15pF, or specify |
| Operating Temperature | -40 ~ +85 ℃, or specify |
| Frequency Versus Temperature Characteristics | ±20 ppm, ± 30 ppm, ± 50 ppm, or specify |
| Storage Temperature | - 55 ~ + 125 ℃ |
| Voltage Vol ( Max. ) / Vol ( Min. ) | 90%Vdd min. /10%Vdd max |
| Symmetry | 45~55% |
| Rise ( Tr ) / Fall ( Tf ) Time | 4nsMax. |
| Start-up Time | 3msMax. |
| Supply Current | See Below |
| Frequency Aging (at 25 ℃) | ± 3 ppm / year Max. |
原廠規格表（英文）。
技術圖面
1.6×1.2 mm
封裝尺寸（單位：mm）。
2.0×1.6 mm
封裝尺寸（單位：mm）。
2.5×2.0 mm
封裝尺寸（單位：mm）。
3.2×2.5 mm
封裝尺寸（單位：mm）。
5.0×3.2 mm
封裝尺寸（單位：mm）。
7.0×5.0 mm
封裝尺寸（單位：mm）。
量產前請向 YQM 確認完整訂購料號、頻率與封裝。
應用領域
機器人閘道
為工業與連網設計提供穩定時序。
視覺系統
為工業與連網設計提供穩定時序。
工業乙太網
為工業與連網設計提供穩定時序。
IoT 裝置
為工業與連網設計提供穩定時序。
消費電子
為工業與連網設計提供穩定時序。
常見問題
Q: YSO110TR 的 MOQ 與交期？
A: MOQ 依封裝與頻率而定；現貨可快速出貨，客製頻率通常 4–6 週。請向 YQM 詢價。
Q: 是否提供樣品與規格書？
A: 提供，歡迎索取樣品與規格書評估。
Q: YQM 是否支援客製頻率或封裝？
A: 可依產品系列支援；請提供目標頻率、封裝、精度與溫度範圍。
Q: 料件是否為原廠正品？
A: YQM 供應原廠 YXC 正品，並提供可追溯批號資訊。
