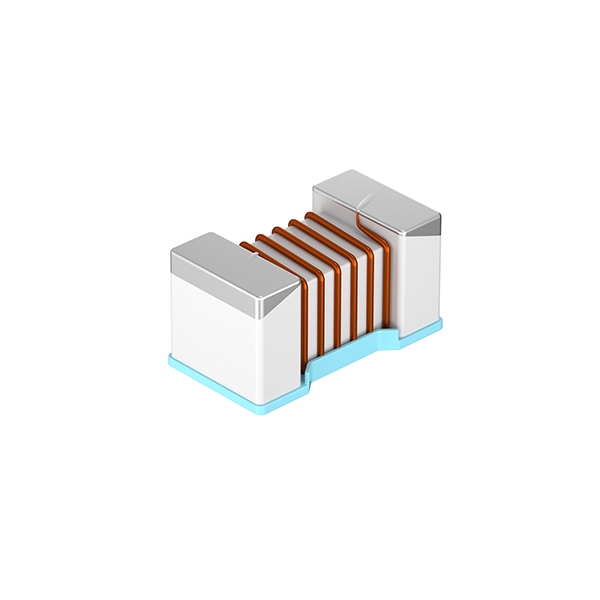

MWSD1005-CH
小型貼片適合表面貼裝，陶瓷材料實現高Q值與高自諧振頻率
- 品牌： Sunlord
- 尺寸/封裝： 1005 (0402 inch)
- 參數： 56 - 220nH
- 額定電流： 160 - 330mA
- 封裝： SMD
- 工作溫度： -40℃~+125℃
- 應用領域： 手機、藍牙、通訊設備
- Parameters
- 品牌： Sunlord
- 尺寸/封裝： 1005 (0402 inch)
- 參數： 56 - 220nH
- 額定電流： 160 - 330mA
- 封裝： SMD
- 工作溫度： -40℃~+125℃
- 應用領域： 手機、藍牙、通訊設備
射頻繞線電感 | MWSD1005-CH
產品介紹
順絡MWSD1005-CH是MWSD繞線陶瓷射頻電感的CH升級版，0402（1.0×0.5mm）封裝。比基礎C/CP系列感量更寬（上看220nH），DCR與電流承載同步優化，BLE、WiFi 6E、Zigbee/Thread與穿戴裝置的通用高頻被動元件。
核心優勢
- 1~220nH加寬感量： 比基礎C系列覆蓋更廣，設計更有彈性。
- DCR與電流優化： 額定電流上看2300mA、DCR最低0.033Ω。
- Q值20~32： 消費無線頻段的低損耗匹配。
- 單面薄型封裝： 厚度控制優異，高密度SMT貼裝適用。
- 無鹵符合RoHS： 消費、通訊、物聯網通用。
關鍵規格
| 參數 | 數值 |
|---|---|
| 類型 | 高頻電路 |
| 結構材質 | 精密繞線結構＋陶瓷基體 |
| 封裝尺寸 | 公制1005 |
| 工作溫度 | -40°C–+125°C |
| 環保合規 | 無鹵材質，符合RoHS |
| 電感量 | 1nH–220nH |
| 品質因數Q | 20–32 |
| 自諧振頻率（SRF） | 960MHz–16000MHz |
| 直流電阻（DCR） | 0.033 Ω–3.50 Ω |
| 額定電流（Ir） | 160mA–2300mA |
替代料參考
替代料參考：村田LQW（業界繞線標竿）、Coilcraft（美系射頻標竿）與TDK（日系射頻電感）。MWSD1005-CH焊盤與高頻特性對標三者。
應用領域
無線通訊模組
BLE、WiFi 6E、Zigbee/Thread模組
消費電子終端
TWS耳機、智慧手錶、穿戴裝置
物聯網智慧終端
智慧門鎖、家居感測器、智慧水電表
工業小型化設備
無線感測節點、攜帶式檢測設備
常見問題
Q: CH後綴是什麼意思？
A: CH是MWSD升級版子系列：感量覆蓋更寬，DCR與電流比基礎C/CP系列更優。
Q: MWSD1005-CH適合BLE模組嗎？
A: 適合。1~220nH＋Q值20~32，0402封裝的BLE匹配與濾波全覆蓋。
