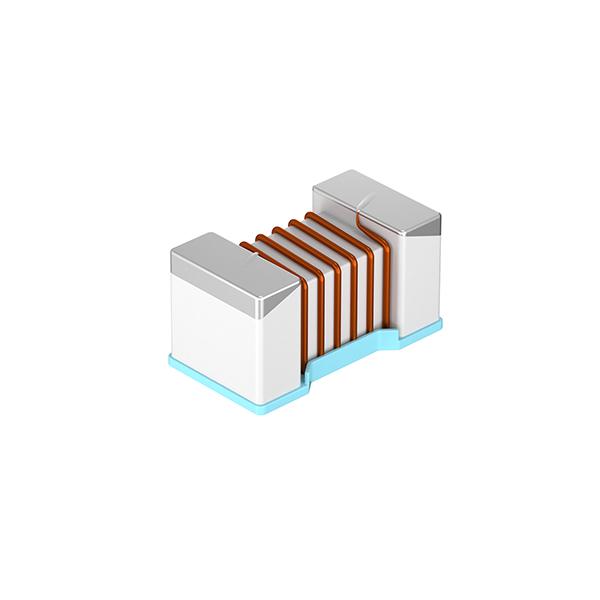

MWSD1005-CP
小型貼片適合表面貼裝，陶瓷材料實現高Q值與高自諧振頻率
- 品牌： Sunlord
- 尺寸/封裝： 1005 (0402 inch)
- 參數： 1.0 - 82nH
- 額定電流： 315 - 2300mA
- 封裝： SMD
- 工作溫度： -40℃~+125℃
- 應用領域： 手機、藍牙、通訊設備
- Parameters
- 品牌： Sunlord
- 尺寸/封裝： 1005 (0402 inch)
- 參數： 1.0 - 82nH
- 額定電流： 315 - 2300mA
- 封裝： SMD
- 工作溫度： -40℃~+125℃
- 應用領域： 手機、藍牙、通訊設備
射頻繞線電感 | MWSD1005-CP
產品介紹
順絡MWSD1005-CP是MWSD繞線陶瓷射頻電感的CP子系列，0402封裝。DCR與額定電流優化、厚度更薄，1.8~390nH是MWSD最寬感量，BLE、NB-IoT/LoRa與無線充電匹配通吃。
核心優勢
- 1.8~390nH最寬感量： 低感值匹配到高感值濾波，一個系列全包。
- DCR與電流優化： 額定電流上看2100mA、高頻損耗低。
- Q值13~49： 消費與物聯網頻段匹配乾淨。
- 更薄單面封裝： 厚度控制更好，高密度SMT適用。
- 無鹵符合RoHS： 通訊、消費、物聯網通用。
關鍵規格
| 參數 | 數值 |
|---|---|
| 類型 | 高頻電路 |
| 結構材質 | 精密繞線結構＋陶瓷基體 |
| 封裝尺寸 | 公制1005 |
| 工作溫度 | -40°C–+125°C |
| 環保合規 | 無鹵材質，符合RoHS |
| 電感量 | 1.8nH–390nH |
| 品質因數Q | 13–49 |
| 自諧振頻率（SRF） | 880MHz–16000MHz |
| 直流電阻（DCR） | 0.033 Ω–4.770 Ω |
| 額定電流（Ir） | 170mA–2100mA |
替代料參考
替代料參考：村田LQW（業界繞線標竿）、Coilcraft（美系射頻標竿）與TDK（日系射頻電感）。MWSD1005-CP焊盤與高頻特性對標三者。
應用領域
無線通訊模組
BLE、NB-IoT/LoRa低功耗物聯網模組
消費電子
手機/平板匹配、無線充電收發端匹配
物聯網終端
智慧門鎖、家居感測器、智慧水電表
工業網路
無線感測節點、寬頻設備高頻濾波
常見問題
Q: CP和CH子系列差在哪？
A: CP優化DCR與電流，偏功率型射頻電路；CH加寬感量覆蓋。兩者都是基礎C系列的升級。
Q: MWSD1005-CP能用於無線充電嗎？
A: 可以。1.8~390nH涵蓋無線充電收發端的高頻匹配。
