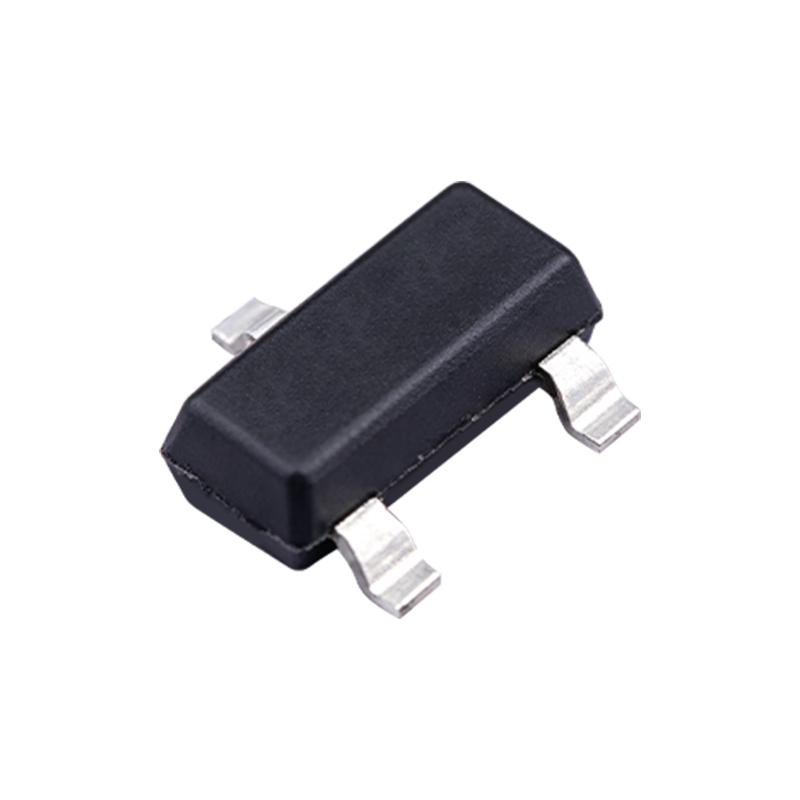

NCE2301
高功率，大電流處理能力
- 品牌： NCE
- 尺寸/封裝： SOT-23
- 參數： -20V
- VGS(th)： -0.7V
- ID： -3A
- 工作溫度： -55~150℃
- RDS(ON)@4.5V 典型值： 64mΩ
- RDS(ON)@10V 典型值： /
- 應用領域： PWM 應用、負載開關、電源管理
- Parameters
- 品牌： NCE
- 尺寸/封裝： SOT-23
- 參數： -20V
- VGS(th)： -0.7V
- ID： -3A
- 工作溫度： -55~150℃
- RDS(ON)@4.5V 典型值： 64mΩ
- RDS(ON)@10V 典型值： /
- 應用領域： PWM 應用、負載開關、電源管理
NCE2301 | 12-150V PMOS
產品介紹
NCE2301 採用先進溝槽技術，可實現出色的 RDS(ON) 效能與低閘極電荷特性，且閘極電壓可低至 2.5V。該元件適合用作負載開關或用於 PWM 應用。
核心優勢
- 支援極低閘壓驅動；低閘極電荷；高功率密度；大電流
關鍵特性
支援極低閘壓驅動VGS=-2.5V 即可導通，Rds(on) 最大 140mΩ@-2.5V，閾值 Vgs(th) 低至 -0.4V~-1V，可直接由 3.3V 鋰電池系統 MCU 邏輯電平驅動，無需額外電平轉換電路，適合低電壓控制場景；
低閘極電荷總閘極電荷 Qg 僅 7.4nC，輸入電容小，開關速度快，兼顧負載開關與 PWM 調光調速應用，開關損耗低；
SOT-23 小封裝表面貼裝 SOT-23，佔板面積小，適合小型化產品；
P 通道高側開關作為電源正極側開關，不需要自舉電路，用於負載通斷、電源路徑切換、電池防反接，簡化硬體設計。
替代產品及原因
- ON: NTR4101P；
- Vishay: Si2321DS；
- DIODES: DMP2120U。替代原因：參數匹配、腳位相容、腳位相容替代，無需改版，可降低成本。
應用領域
消費類
TWS 耳機、智慧手環手錶、手持小風扇、電動玩具、智慧門鎖、藍牙 Wi-Fi 模組；
照明
小功率 LED 燈板、LED 燈帶、RGB 彩燈；PWM 亮度調光控制迴路；
小功率馬達
小型直流馬達、震動馬達、電磁閥；潔面儀、小型美容儀；
工業儀表
低壓感測器擷取板、小型儀器儀表。
常見問題
Q: 此產品適用於哪些應用？
A: NCE2301 設計用於工業、通訊、汽車和物聯網應用。如需特定應用建議，請聯繫 YQM。
Q: 是否提供樣品？
A: 是的，YQM ELECTRONICS 提供 NCE2301 免費樣品供評估。請聯繫我們的銷售團隊以獲取快速交貨。
Q: 最小訂購量是多少？
A: MOQ 因型號而異。YQM 提供從原型到批量生產的靈活訂購。請聯繫我們獲取報價。
