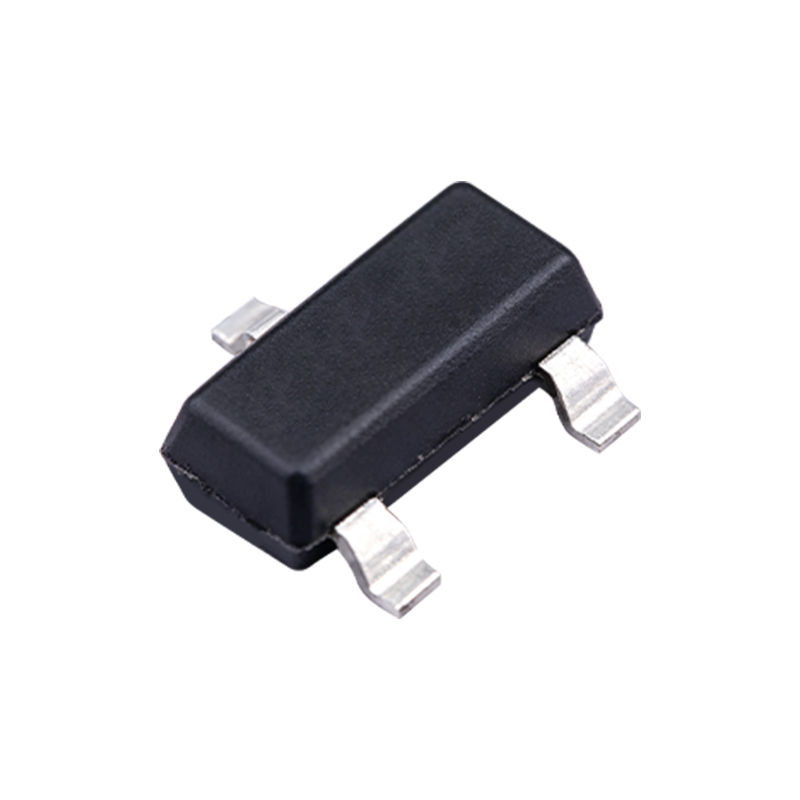

NCE2305
高功率，大電流處理能力
- 品牌： NCE
- 尺寸/封裝： SOT-23
- 參數： -20V
- VGS(th)： -0.7V
- ID： -5.4A
- 工作溫度： -55~150℃
- RDS(ON)@4.5V 典型值： 34mΩ
- RDS(ON)@10V 典型值： /
- 應用領域： PWM 應用、負載開關、電源管理
- Parameters
- 品牌： NCE
- 尺寸/封裝： SOT-23
- 參數： -20V
- VGS(th)： -0.7V
- ID： -5.4A
- 工作溫度： -55~150℃
- RDS(ON)@4.5V 典型值： 34mΩ
- RDS(ON)@10V 典型值： /
- 應用領域： PWM 應用、負載開關、電源管理
NCE2305 | 12-150V PMOS
產品介紹
NCE2305 採用先進溝槽技術，可實現出色的 RDS(ON) 效能與低閘極電荷特性，且可在低至 2.5V 的閘極電壓下正常工作。該元件適用於作為負載開關或用於 PWM 應用。
核心優勢
- 支援低閘極驅動；低閘極電荷；開關效能優異；內建體二極體；低導通電阻
關鍵特性
支援低閘極驅動採用溝槽技術，MCU 低壓 IO 埠即可直接驅動，無需額外電平轉換；
低導通電阻、大電流能力導通電阻小，降低導通發熱，提升電路效率；
低閘極電荷閘極總電荷 Qg 僅 13.1nC，開關延遲短，開關損耗小，可用於 PWM 調變、高速負載通斷控制；
內建體二極體晶片整合源漏體二極體，承受反向電流，滿足負載開關續流需求，簡化周邊電路；
表面貼裝小封裝SOT-23 表面貼裝封裝，便於量產。
替代產品及原因
- Vishay: Si2399DS；
- Toshiba: SSM3J355R；
- ON: NTR3A30PZ。替代原因：參數匹配、腳位相容、腳位相容替代，無需改版，可降低成本。
應用領域
消費類
藍牙音響、藍牙耳機、手環、智慧手錶、小型美容儀、可攜式風扇；
電源
移動電源、行動電源、小型充電適配器；
照明
小功率 LED 燈帶、LED 檯燈、模組的 PWM 調光控制；
小功率驅動
玩具馬達、繼電器、微型震動馬達、電磁閥小信號功率控制。
常見問題
Q: 此產品適用於哪些應用？
A: NCE2305 設計用於工業、通訊、汽車和物聯網應用。如需特定應用建議，請聯繫 YQM。
Q: 是否提供樣品？
A: 是的，YQM ELECTRONICS 提供 NCE2305 免費樣品供評估。請聯繫我們的銷售團隊以獲取快速交貨。
Q: 最小訂購量是多少？
A: MOQ 因型號而異。YQM 提供從原型到批量生產的靈活訂購。請聯繫我們獲取報價。
