В области связи 5G, высокопроизводительных вычислений, промышленной автоматизации и автомобильной электроники межплатные соединители с шагом 0,8 мм стали предпочтительным решением для межсоединений в условиях ограниченного пространства печатной платы при обязательном сохранении целостности высокоскоростного сигнала. Их выигрышная формула — высокая скорость, высокая плотность и высокая надёжность — делает их незаменимыми. Однако при широком ассортименте доступных моделей, как инженерам быстро определить оптимальный соединитель для своего проекта? Данная статья раскладывает процесс выбора по пяти критическим параметрам: номинальный ток, скорость передачи, количество контактов, конструктивное исполнение и ключевые электрические характеристики.

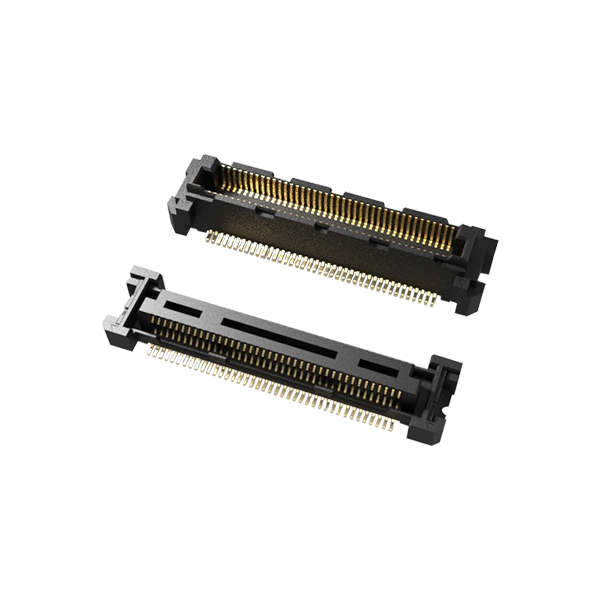

Рисунок 1: Y0510 Series — высокоскоростной межплатный соединитель с шагом 0,8 мм, оптимизированный для SMT-монтажа с высокой плотностью компоновки.

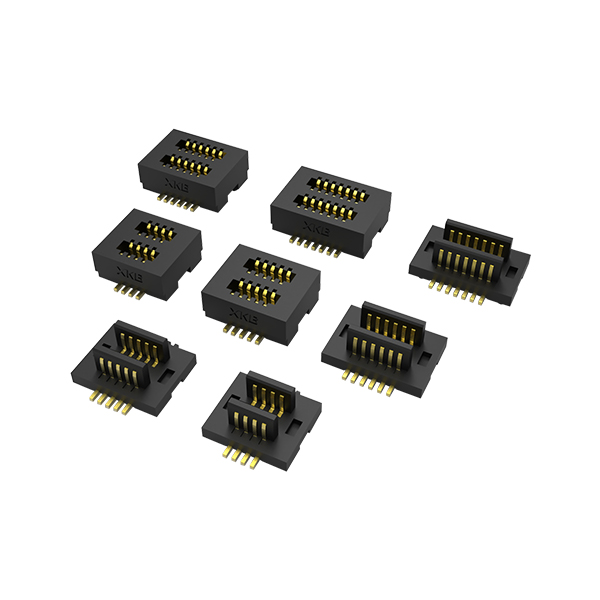

Рисунок 2: Y0517 Series — высокоскоростной межплатный соединитель с шагом 0,8 мм с улучшенной конструкцией для приложений с повышенными требованиями к целостности сигнала и многоштырьковыми конфигурациями.

1. Номинальный ток — согласование с мощностью нагрузки, исключение тепловых рисков

Номинальный ток является основой долговременной надёжности соединителя, напрямую определяя способность каждого контакта передавать питание. При выборе необходимо соблюдать баланс между токонесущей способностью одного контакта и общим бюджетом мощности системы — избегая как избыточного проектирования («сверхквалифицированный соединитель»), так и недостаточного запаса («тепловая перегрузка»).

Стандартные высокоскоростные межплатные соединители с шагом 0,8 мм обычно обеспечивают номинальный ток в диапазоне 0,3~0,8 А на контакт (в зависимости от материала контактов и геометрии). В потребительской электронике обычно используется уровень 0,3~0,5 А, в то время как промышленное оборудование и высококлассные терминалы, с их повышенными требованиями к мощности, тяготеют к моделям на 0,5~0,8 А.

2. Скорость передачи — соответствие спецификациям сигнала, сохранение высокоскоростной целостности

Определяющим преимуществом высокоскоростных межплатных соединителей является их способность поддерживать многогигабитные скорости передачи данных. Выбор должен точно соответствовать целевому сигнальному протоколу и скорости передачи данных, с особым вниманием к контролируемому импедансу и подавлению перекрёстных помех.

Современные массовые изделия с шагом 0,8 мм поддерживают скорости передачи от 10 Гбит/с до 32 Гбит/с+. Модели премиум-класса сертифицированы для стандартов PCIe Gen4/Gen5 и USB 3.1 Gen2, удовлетворяя самым требовательным задачам высокоскоростной передачи данных.

3. Количество контактов — баланс между потребностями интерфейса, плотностью и масштабируемостью

Количество контактов напрямую определяет число доступных сигнальных и силовых каналов. Выбор должен одновременно учитывать топологию интерфейса печатной платы, требования к трассировке сигналов, доступную монтажную площадь и ограничения по плотности проводки.

Высокоскоростные межплатные соединители с шагом 0,8 мм охватывают широкий диапазон количества контактов. Стандартные конфигурации варьируются от 20 до 200 позиций, а некоторые семейства изделий расширяются от 4 до 440 позиций для максимальной гибкости.

4. Конструктивное исполнение — адаптация к условиям установки, повышение удобства сборки и надёжности

Механическая конструкция напрямую влияет на удобство установки, стабильность соединения и пригодность для окружающей среды. При выборе доминируют три механических фактора: высота стека, способ монтажа и фиксирующие элементы.

1. Высота стека:

Стандартные высоты стека варьируются от 5 мм до 20 мм (с шагом 1 мм) и выбираются в зависимости от расстояния между платами в корпусе. Для приложений с параллельным мезонинным соединением предпочтительны серии со свободной высотой, поддерживающие регулируемое расстояние между платами 4~8 мм для удовлетворения разнообразных требований к механической конструкции.

2. Способ монтажа:

SMT (технология поверхностного монтажа) является доминирующим методом, совместимым с автоматизированными процессами установки и бессвинцовой пайкой оплавлением, соответствующей RoHS, для обеспечения высокой эффективности массового производства. Отдельные семейства изделий также поддерживают вертикальный монтаж под прямым углом для удовлетворения различных требований к ориентации печатных плат.

3. Фиксирующие и направляющие элементы:

Отдавайте приоритет соединителям с ключами поляризации/направляющими для предотвращения повреждений при неправильной установке как соединителя, так и печатной платы. Защёлкивающиеся или плавающие конструкции (диапазон плавания до ±0,6 мм) повышают надёжность фиксации в условиях высокой вибрации, одновременно снижая стоимость и риск сборки при слепом соединении. Кроме того, корпуса преимущественно изготавливаются из LCP термопласта, обеспечивающего высокотемпературную стойкость и огнестойкость UL94 V-0, рассчитанного на работу в широком диапазоне температур от -40°C до +125°C для удовлетворения требований различных условий эксплуатации.

5. Ключевые электрические характеристики — укрепление базиса стабильной передачи

Помимо номинального тока, критические электрические параметры — сопротивление контактов, сопротивление изоляции и диэлектрическая прочность — напрямую определяют стабильность и безопасность соединителя. Выбор должен подтверждаться соответствием отраслевым стандартам и электрическим требованиям целевого оборудования.

6. Резюме — Структурированный подход к выбору межплатных соединителей 0,8 мм

Выбор оптимального высокоскоростного межплатного соединителя с шагом 0,8 мм является многомерным инженерным решением. Систематически оценивая пять вышеуказанных параметров — номинальный ток с адекватным запасом, скорость передачи с контролем импеданса, количество контактов с учётом будущей масштабируемости, конструктивное исполнение с учётом условий окружающей среды и электрические характеристики с запасом по безопасности — инженеры-разработчики могут уверенно определить соединитель, обеспечивающий максимальную целостность сигнала и долговременную эксплуатационную надёжность. Для получения рекомендаций по конкретным применениям, подбора нестандартных соединителей или технической документации, наши специалисты по межсоединениям готовы поддержать ваш следующий проект.
