Бурное развитие низкоорбитальных спутниковых группировок (LEO), спутникового интернета и высокоскоростных систем связи предъявляет беспрецедентные требования к точности частотно-временной синхронизации. В наземных станциях, на платформах GNSS-дисциплинирования и в микроволновых линиях передачи каждый функциональный модуль — от процессора основной полосы до RF-приёмопередатчика — нуждается в стабильном опорном тактовом сигнале для калибровки частоты и синхронизации. YXC предлагает два специализированных термостатированных кварцевых генератора (OCXO): YOV2020DP для задач с жёсткими сроками поставки и YOV5050DP для высокоточных опорных модулей частотно-временной синхронизации.

1. Почему спутниковая связь требует высокостабильных источников тактирования

Системы спутниковой связи принципиально чувствительны к частотной погрешности. Тракты обработки основной полосы, RF-преобразователи, контуры фазовой автоподстройки (ФАПЧ/PLL), синтезаторы частот и модули GNSS-дисциплинирования — все они требуют единого малодрейфующего опорного генератора. В отличие от наземного оборудования связи, размещённого в климат-контролируемых помещениях, спутниковая наземная инфраструктура подвержена трём compounding факторам деградации: накоплению частотного смещения на протяжённых линиях связи, перепадам температуры окружающей среды на открытых площадках и долговременному старению генератора в режиме непрерывной эксплуатации.

Для модулей частотно-временной синхронизации характеристики опорного генератора напрямую определяют точность синхронизации системы, стабильность несущей и долговременную эксплуатационную надёжность. Дрейф или повышенный фазовый шум опорного источника вызывают каскад последствий: рост BER, срывы захвата ФАПЧ, деградацию точности модуляции и, в конечном счёте, ухудшение качества связи по всему спутниковому каналу. Инженерные команды, оценивающие OCXO для спутниковых применений, концентрируются на пяти ключевых метриках:

• Температурно-частотная стабильность — устойчивость к частотному уходу во всём рабочем диапазоне температур
• Фазовый шум — спектральная чистота вблизи несущей и в широкой полосе, напрямую влияющая на EVM и точность модуляции
• Скорость старения — долговременный дрейф частоты (сутки/год), критичный для необслуживаемых удалённых объектов
• Кратковременная нестабильность (девиация Аллана) — способность удержания частоты (holdover) при пропадании сигнала GNSS
• Работоспособность в широком диапазоне температур — стабильные характеристики от холодного старта до полного теплового равновесия

2. YOV2020DP — баланс быстрой поставки и системной стабильности

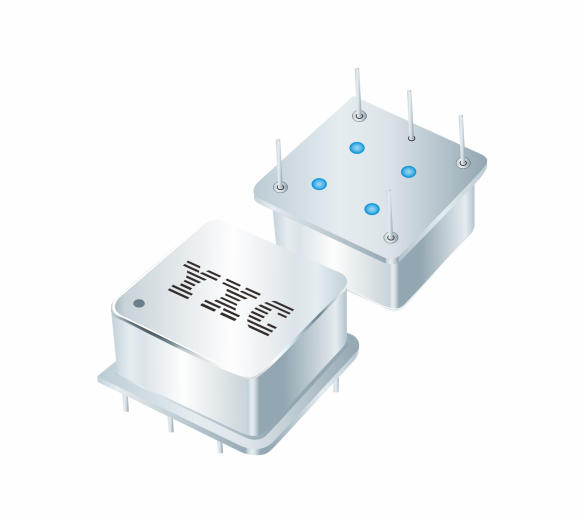

Рисунок 1: Серия YXC YOV2020DP OCXO — оптимизирована для задач спутниковой связи с быстрым развёртыванием.

Для производителей оборудования спутниковой связи, которым требуется стабильный опорный генератор с минимальными сроками поставки, серия YXC YOV2020DP OCXO предлагает убедительный баланс характеристик, доступности и экономической эффективности. Серия поддерживает две частоты быстрой поставки — 10 МГц и 100 МГц — перекрывая наиболее востребованные опорные частоты в оборудовании спутниковых наземных станций и GNSS-платформ. Два напряжения питания (5 В и 12 В) с выбором формы выходного сигнала (прямоугольный или синусоидальный) обеспечивают гибкую интеграцию в разнообразные архитектуры систем связи.

По ключевым характеристикам YOV2020DP достигает температурно-частотной стабильности ±3 ppb и суточной скорости старения в пределах ±0,5 ppb, эффективно подавляя частотный дрейф, вызванный колебаниями температуры окружающей среды и долговременным старением. На отстройке 1 кГц фазовый шум достигает -160 дБн/Гц, что существенно снижает джиттер ФАПЧ, повышает стабильность контура и улучшает демодуляцию высокочастотных сигналов. Для OEM-производителей оборудования связи YOV2020DP обеспечивает не только высокую стабильность, но и значительные преимущества по срокам поставки, помогая сократить цикл интеграции проекта и ускорить выход на серийное производство.

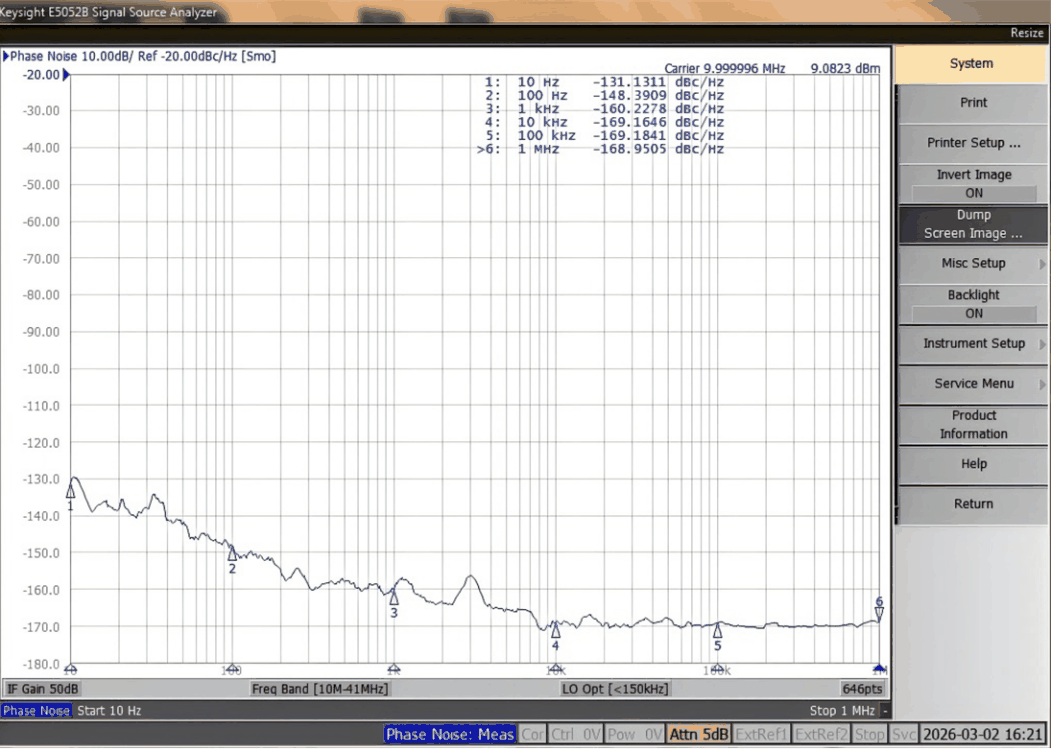

Рисунок 2: Ключевые характеристики YOV2020DP — фазовый шум и частотная стабильность, оптимизированные для спутниковой наземной инфраструктуры.

3. YOV5050DP — высокоточное ядро частотно-временной синхронизации

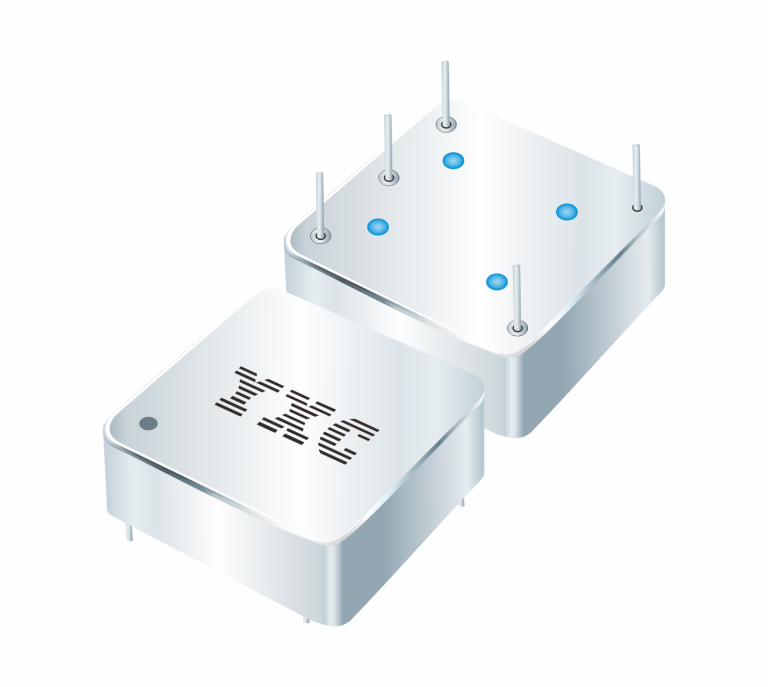

Рисунок 3: YXC YOV5050DP OCXO — высокоточное ядро для спутниковых наземных станций и платформ GNSS-синхронизации.

Помимо ориентированного на быструю поставку YOV2020DP, YXC предлагает платформу OCXO YOV5050DP для высокоточных частотно-временных систем, где точность параметров имеет первостепенное значение. YOV5050DP нацелен на спутниковые наземные станции, платформы GNSS-дисциплинирования, высокоточные модули опорной частоты и контрольно-измерительное оборудование — применения, в которых стабильность на уровне долей ppb определяет возможности системы в целом.

На примере варианта 10 МГц: YOV5050DP достигает температурно-частотной стабильности ±0,5 ppb, а отдельные высокосортные конфигурации обеспечивают контроль на уровне ±0,01 ppb — на порядок жёстче, чем YOV2020DP. По фазовому шуму YOV5050DP опускается до -150 дБн/Гц на отстройке 10 Гц, обеспечивая исключительно чистый спектр вблизи несущей. Такая спектральная чистота означает более чистый сигнал гетеродина, прямое снижение высокочастотного джиттера, повышение целостности высокоскоростной передачи данных и улучшение долговременной стабильности синхронизации системы — именно те свойства, которые необходимы для GNSS holdover и когерентных архитектур связи.

Рисунок 4: Характеристики фазового шума YOV5050DP — сверхнизкий фазовый шум вблизи несущей для GNSS holdover и когерентной связи.

4. YOV2020DP и YOV5050DP — сводная таблица выбора

5. Заключение: OCXO как фундамент спутниковых частотно-временных систем

Для систем спутниковой связи OCXO — это не просто «высокоточный тактовый компонент», а фундаментальный элемент, на котором строится долговременная стабильность всей архитектуры частотно-временной синхронизации. Благодаря стабильному частотному выходу, низкому фазовому шуму и подтверждённой долговременной надёжности, портфель OCXO YXC — охватывающий YOV2020DP для быстрого развёртывания и YOV5050DP для предельной точности — обеспечивает системы спутниковой связи, GNSS-синхронизации и высокоточные системы тактирования стабильной опорой, необходимой для работы на полной производительности. За подробными спецификациями, запросами на нестандартные частоты или инженерными образцами обращайтесь в техническую команду YXC — мы готовы поддержать ваш проект от этапа оценки до серийного выпуска.
