В высокоскоростных линиях передачи данных — от оптических модулей 100G/400G до магистралей SerDes центров обработки данных — качество опорного тактового сигнала напрямую определяет запас по джиттеру всей системы. Когда глазковая диаграмма закрывается, растёт коэффициент битовых ошибок (BER), а вместе с ним — и стоимость эксплуатации оборудования. Дифференциальный генератор YSO233UJ от YXC Yangxing Technology — поставляется компанией YQM ELECTRONICS — решает эту задачу на уровне источника: типовой джиттер 30 фс на частоте 312,5 МГц, корпус 2,0 × 1,6 мм и стабильность ±20 ppm в диапазоне от -40 до +105 °C.

Рис. 1: Дифференциальный генератор YSO233UJ со сверхнизким джиттером в корпусе 2,0 × 1,6 мм.

1. Почему джиттер решает всё в высокоскоростных каналах

1.1 Джиттер опорного сигнала — прямой вычет из бюджета линии
Каждый стандарт высокоскоростной передачи — PCIe, SATA, USB 3.0, Ethernet 10G/25G/100G — задаёт жёсткий временной бюджет. Джиттер опорного генератора вычитается из этого бюджета ещё до того, как сигнал покинет корпус микросхемы. При типовом джиттере 30 фс (0,03 пс) YSO233UJ практически не расходует бюджет линии: глазковая диаграмма остаётся широко открытой, а BER — минимальным.

1.2 Шум, накопленный при умножении частоты, не лечится фильтрами
Фазовый шум PLL растёт как 20·log(N) при умножении частоты: чем «грязнее» опорный сигнал, тем дороже обходится каждый следующий шаг по скорости — 25G, 50G, 100G на линию. Поэтому промышленный подход один: получать целевую частоту сразу, без умножения — именно так устроен YSO233UJ (см. раздел 3.4).

2. YSO233UJ: основные параметры

По данным технической спецификации YXC, ключевые параметры YSO233UJ:

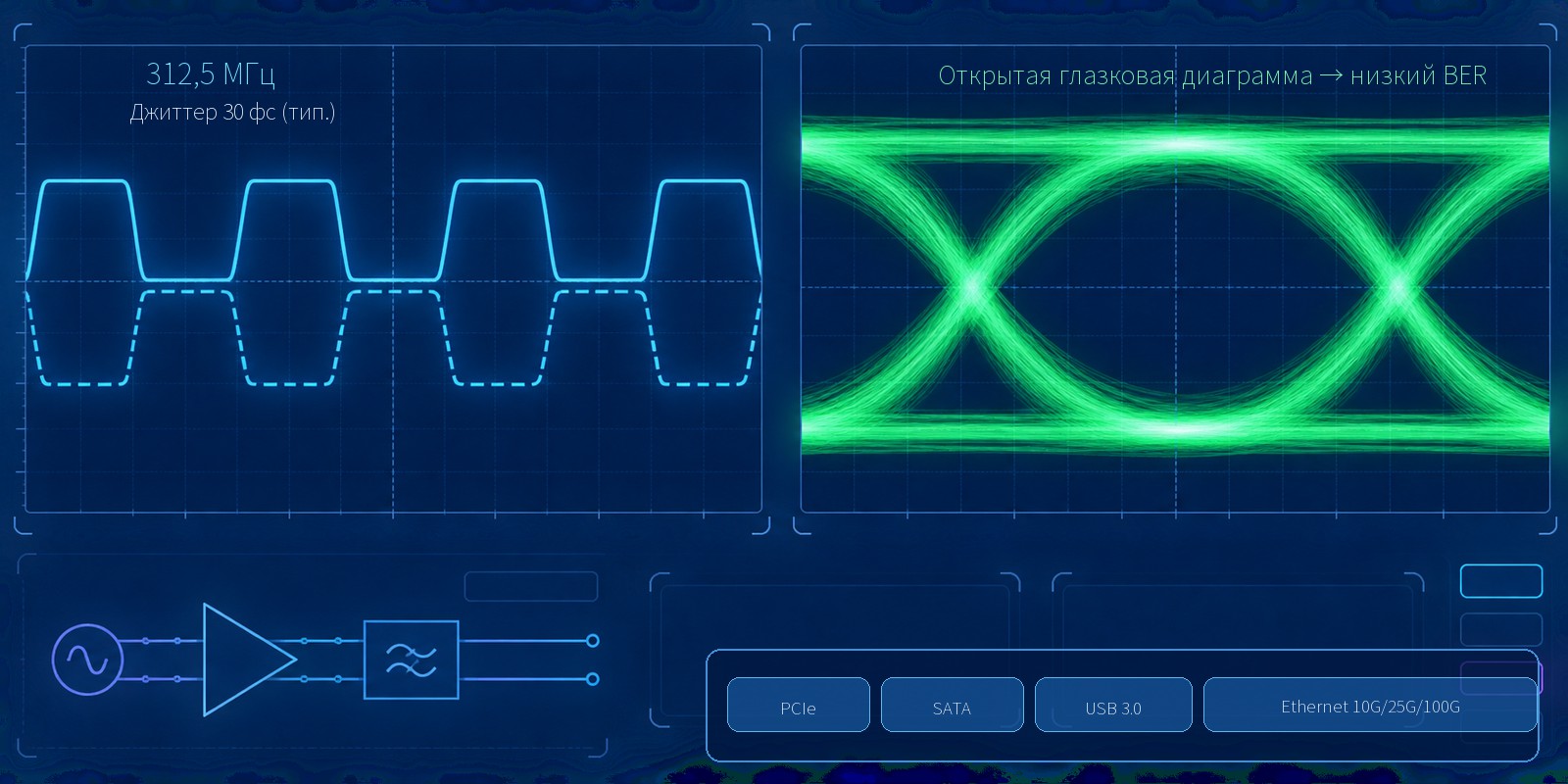

Рис. 2: Типовой джиттер 30 фс на 312,5 МГц — глазковая диаграмма высокоскоростных каналов остаётся открытой.

3. Ключевые преимущества

3.1 30 фс на 312,5 МГц — почти идеальный опорный сигнал
Типовой джиттер всего 30 фемтосекунд на рабочей частоте 312,5 МГц даёт высокоскоростным линиям — PCIe, SATA, USB 3.0, Ethernet 10G/25G/100G — реальный запас по глазковой диаграмме и измеримо более низкий BER. Система проходит сертификацию с запасом, а не «на грани».

3.2 2,0 × 1,6 мм — минимальный корпус для плотных плат
Каждый квадратный миллиметр печатной платы на счету. Компактный корпус YSO233UJ без проблем размещается в оптических модулях, твердотельных накопителях SSD и платах FPGA/ASIC высокой плотности — там, где стандартные генераторы 3225 или 5032 уже не помещаются.

3.3 ±20 ppm во всём диапазоне -40…+105 °C — стабильность для реальной эксплуатации
Будь то кондиционируемый зал ЦОД или уличный контейнер базовой станции 5G — YSO233UJ удерживает стабильность частоты ±20 ppm во всём промышленном температурном диапазоне, обеспечивая предсказуемую и надёжную работу оборудования в течение всего срока службы.

3.4 Фотолитографическая фундаментальная технология + три формата выхода
Фотолитографическая высокочастотная фундаментальная технология YXC генерирует целевую частоту напрямую, исключая накопление фазового шума при умножении в PLL. В сочетании с выбираемым дифференциальным выходом LVPECL / LVDS / HCSL YSO233UJ одинаково хорошо встраивается в магистрали, оптические интерфейсы и схемы тактирования PCIe — без дополнительных преобразователей сигнала.

4. Области применения

• Оптические модули 100G/400G: источник опорного тактового сигнала трансиверов
• Коммутаторы и маршрутизаторы ЦОД: тактирование высокоскоростных магистралей SerDes
• Базовые станции 5G: синхронизация линий fronthaul / midhaul
• Контрольно-измерительная аппаратура: источник с низким фазовым шумом
• Твердотельные накопители SSD: высокочастотный тактовый сигнал контроллеров NVMe

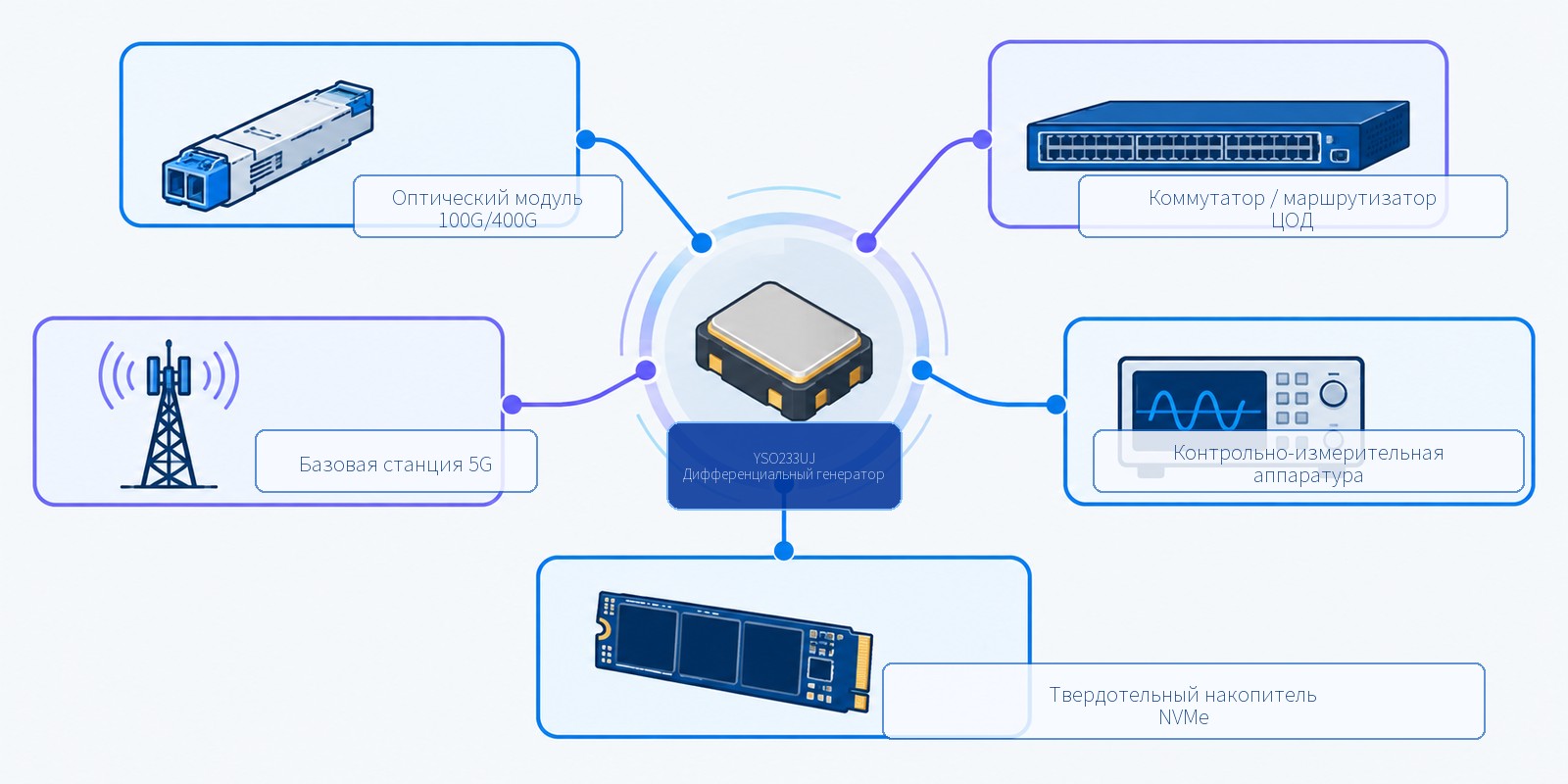

Рис. 3: Карта применения YSO233UJ — от оптических модулей 100G/400G до базовых станций 5G.

5. Вопросы и ответы

В1: Что даёт джиттер 30 фс в реальном проекте?

О1: 30 фс — это 0,03 пс; для сравнения, свет за это время проходит всего около 9 мкм. Как опорный сигнал такой генератор практически не расходует временной бюджет линии: запас по глазковой диаграмме остаётся в распоряжении PLL, передатчика и тракта, что выражается в низком BER и уверенном прохождении сертификации.

В2: Какой формат выхода выбрать — LVPECL, LVDS или HCSL?

О2: LVPECL подходит для длинных магистральных трасс с высокой нагрузкой, LVDS — сбалансированный дифференциальный сигнал с малым энергопотреблением для оптики и систем хранения, HCSL — естественный выбор для тактирования PCIe. YSO233UJ поддерживает все три формата, выбор фиксируется при заказе: одна микросхема — три варианта интеграции.

В3: Подходит ли YSO233UJ для оптических модулей 400G?

О3: Да. В перечне поддерживаемых частот — 156,25 МГц и 312,5 МГц, применяемые в экосистеме 400G, а корпус 2,0 × 1,6 мм соответствует жёстким требованиям по габаритам форм-факторов QSFP-DD / OSFP. Стабильность ±20 ppm в диапазоне -40…+105 °C обеспечивает соответствие модуля спецификации во всём рабочем диапазоне температур.

Заключение: надёжный тактовый фундамент для высокоскоростной инфраструктуры

В эпоху оптики 400G и инфраструктуры 5G опорный генератор — это компонент, определяющий производительность, а не расходник. YXC YSO233UJ сочетает сверхнизкий джиттер 30 фс, корпус 2,0 × 1,6 мм и стабильность ±20 ppm в промышленном диапазоне температур — надёжный фундамент для систем нового поколения. YQM ELECTRONICS обеспечивает стабильные поставки со склада и инженерную поддержку FAE: смотрите портфель дифференциальных генераторов, категорию генераторов с низким джиттером и полный каталог генераторов.
