В приборах учёта, регистраторах и промышленных контроллерах часы реального времени определяют, можно ли вообще доверять собранным данным: сдвинулась метка времени — и весь массив теряет смысл. Именно поэтому инженеры годами ставят на эту позицию термокомпенсированные RTC семейства EPSON RX8025T. Проблема не в характеристиках, а в том, что позиция одна: один поставщик, один срок жизни, один риск для серии. YQ8025T — высокоточные часы реального времени со встроенным цифровым термокомпенсированным генератором (DTCXO): опорный генератор 32,768 кГц и его термокомпенсация находятся внутри корпуса, а не рядом с ним. Это даёт замену RX8025T без внешнего кварца, без конденсаторов подстройки и без связанных с ними ограничений топологии платы.

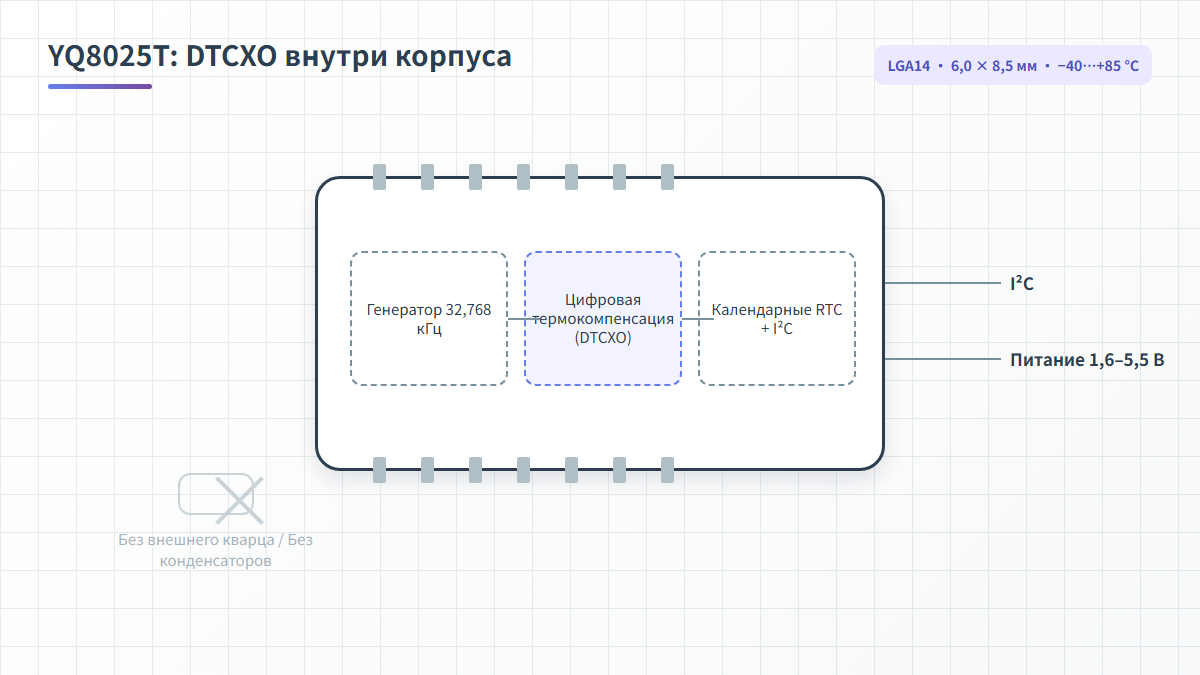

Рисунок 1: внутри YQ8025T — генератор 32,768 кГц, цифровая термокомпенсация и календарные часы реального времени в одном корпусе LGA14, без внешнего кварца и конденсаторов подстройки.

1. Встроенный DTCXO — это в первую очередь надёжность

Экономия места на плате — приятный побочный эффект, но главное в интеграции другое: из схемы исчезают элементы, которые в серии ведут себя непредсказуемо. Внешний кварц стареет, его нагрузочная ёмкость зависит от допуска конкретной партии, а качество работы схемы — от того, насколько аккуратно разведены дорожки и как близко к генератору оказались посторонние сигналы. Встроенный DTCXO убирает эти переменные:

• Нет внешнего кварца: генератор 32,768 кГц уже внутри корпуса — не нужно выбирать, квалифицировать и держать на складе вторую позицию.
• Нет конденсаторов подстройки: подбор нагрузочной ёмкости и разброс по допуску исчезают из спецификации.
• Проще топология платы: не нужны запретная зона под кварц, короткая согласованная пара дорожек и защитное кольцо «земли» вокруг генератора. Освободившееся место и снятые ограничения достаются остальной схеме.
• Термокомпенсация согласована на заводе: цифровая цепь компенсации калибруется вместе с тем самым генератором, который она корректирует. Именно поэтому высокая точность сохраняется во всём диапазоне температур −40…+85 °C, а не только при комнатной.

2. Основные параметры YQ8025T

Ниже — параметры, которые инженер проверяет первыми. Окончательные значения всегда сверяйте с актуальным официальным даташитом под свою партию и условия эксплуатации.

3. Области применения

4. Замена EPSON RX8025T: порядок проверки

Семейство EPSON RX8025T давно стало отраслевым стандартом для термокомпенсированного счёта времени. Модификации RX-8025T-UB, RX-8025T-UC и RX-8025NB стоят в огромном парке счётчиков, регистраторов и промышленных контроллеров — и именно поэтому вторую позицию под тот же узел имеет смысл квалифицировать заранее. Проверяйте по порядку:

1. Диапазон питания: 1,6–5,5 В охватывает шины 3,3 В и 5 В, а также падающее напряжение резервного элемента.
2. Интерфейс: I²C — сверьте скорость шины, номиналы подтягивающих резисторов и адресацию устройства с текущей прошивкой.
3. Корпус и посадочное место: LGA14, 6,0 × 8,5 мм. Проверьте контактные площадки, высотный зазор и профиль оплавления.
4. Набор функций: сопоставьте поведение календаря и регистров с тем, как прошивка читает и записывает время, затем подтвердите результат на своих образцах.

Даташиты на модификации RX8025T можно взять в разделе продукции EPSON и сопоставить их с YQ8025T построчно. Параллельная квалификация импортной и локальной позиции даёт сразу два результата: проверенный путь замены и реальный второй источник под тот же узел.

Рис. 2: Путь замены RX8025T на YQ8025T — перед заменой проверьте питание, интерфейс, корпус и набор функций.

5. YQ8025T и YQ8563: встроенный или внешний кварц

Обе микросхемы — часы реального времени YQM с опорой 32,768 кГц, но вопрос с кварцем они решают по-разному, и именно от этого зависит выбор.

Коротко: YQ8025T содержит генератор внутри, YQ8563 рассчитан на внешний кварц. Если кварц в вашем проекте уже выбран и проверен, смотрите YQ8563.

6. Частые вопросы и ответы

В: Нужен ли YQ8025T внешний кварц 32,768 кГц?

О: Нет. DTCXO 32,768 кГц — генератор вместе с цифровой термокомпенсацией — встроен в корпус, поэтому ни кварц, ни пару конденсаторов подстройки добавлять не нужно.

В: Можно ли заменить EPSON RX8025T на YQ8025T?

О: Микросхема относится к тому же классу: высокоточные календарные часы реального времени с интегрированной термокомпенсацией и интерфейсом I²C в компактном корпусе для поверхностного монтажа. Считайте её кандидатом на замену: сверьте питание, интерфейс, посадочное место и набор функций со своим проектом на RX8025T, затем подтвердите результат на своих образцах.

В: Чем YQ8025T отличается от YQ8563?

О: Подходом к кварцу. У YQ8025T генератор DTCXO встроен и внешний кварц не нужен. YQ8563 работает с внешним кварцем 32,768 кГц, который вы подбираете и разводите сами.

В: Какие питание, корпус и температурный диапазон поддерживаются?

О: 1,6–5,5 В при рабочей температуре −40…+85 °C, корпус LGA14 размером 6,0 × 8,5 мм, интерфейс I²C.
