Пока в проекте указан единственный поставщик микросхемы часов реального времени, надёжность изделия равна надёжности одного канала поставки. Именно поэтому импортозамещение NXP PCF8563 уже не теоретический сценарий, а обычная инженерная задача: нужно сохранить схему, прошивку и сроки производства, но убрать зависимость от одного источника. YQ8563 — микросхема CMOS часов реального времени и календаря, разработанная как прямой аналог PCF8563: совместимость по выводам и регистрам, интерфейс I²C и ток резервного питания 0,25 мкА.

Ниже — параметры, порядок перехода, области применения и ответы на вопросы, которые чаще всего задают инженеры и снабжение перед первым опытным образцом. Общую картину по семейству удобно смотреть в разделе часов реального времени.

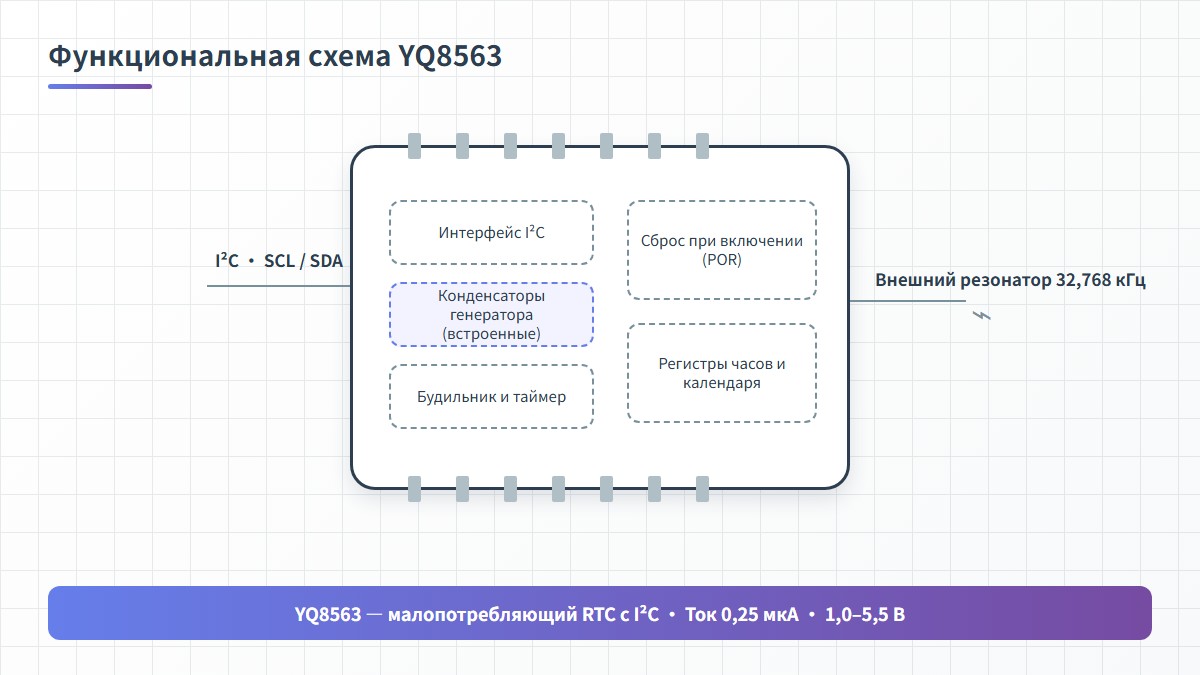

Рис. 1: Структура YQ8563 — интерфейс I²C, внешний кварцевый резонатор 32,768 кГц, будильник и таймер, встроенные конденсаторы генератора и внутренний сброс при включении питания (POR).

1. Технические параметры YQ8563

По архитектуре YQ8563 относится к классическому классу малопотребляющих RTC с интерфейсом I²C: шина I²C, опорная частота 32,768 кГц и банк регистров, с которым уже умеет работать ваша прошивка. Ближайшие родственные решения собраны в подборке RTC с интерфейсом I²C низкого потребления.

2. Что останется неизменным при переходе

Ценность прямой замены измеряется тем, что менять не нужно. Таблица ниже — тот чек-лист, по которому мы вместе с заказчиком проверяем проект перед выпуском первого образца.

3. Ключевые преимущества для проекта

• Ток резервного питания 0,25 мкА: в схемах с батарейным резервом RTC — единственный блок, который не выключается никогда. При 0,25 мкА микросхема практически выходит из уравнения срока службы батареи, что критично для постоянно включённых узлов IoT, приборов учёта и портативной техники, где срок службы элемента питания должен превышать межсервисный интервал изделия.
• Питание 1,0–5,5 В и ход до 1 В: одна микросхема закрывает шины 1,8 В, 3,0 В, 3,3 В и 5 В, а отсчёт времени продолжается даже при просадке резервного питания до 1 В. Это именно то поведение, которое требуется литиевым и «монетным» элементам: календарь не теряется при провале основного питания.
• Встроенные конденсаторы генератора и внутренний POR: нагрузочные конденсаторы кварцевого резонатора 32,768 кГц уже внутри, а внутренний сброс при включении питания задаёт определённое начальное состояние. Это сокращает число позиций в спецификации и убирает два классических источника отказов при монтаже и наладке.
• Полноценные функции RTC в промышленном диапазоне: будильник и таймер закрывают задачи периодического пробуждения, регистрации данных и отметок событий без постоянного контроля со стороны процессора, а диапазон от −40 до +85 °C и корпуса MSOP8 / SOP8 позволяют применять микросхему от носимых устройств до бытовой техники и уличных приборов учёта. Другие малопотребляющие решения собраны в разделе малопотребляющих компонентов.

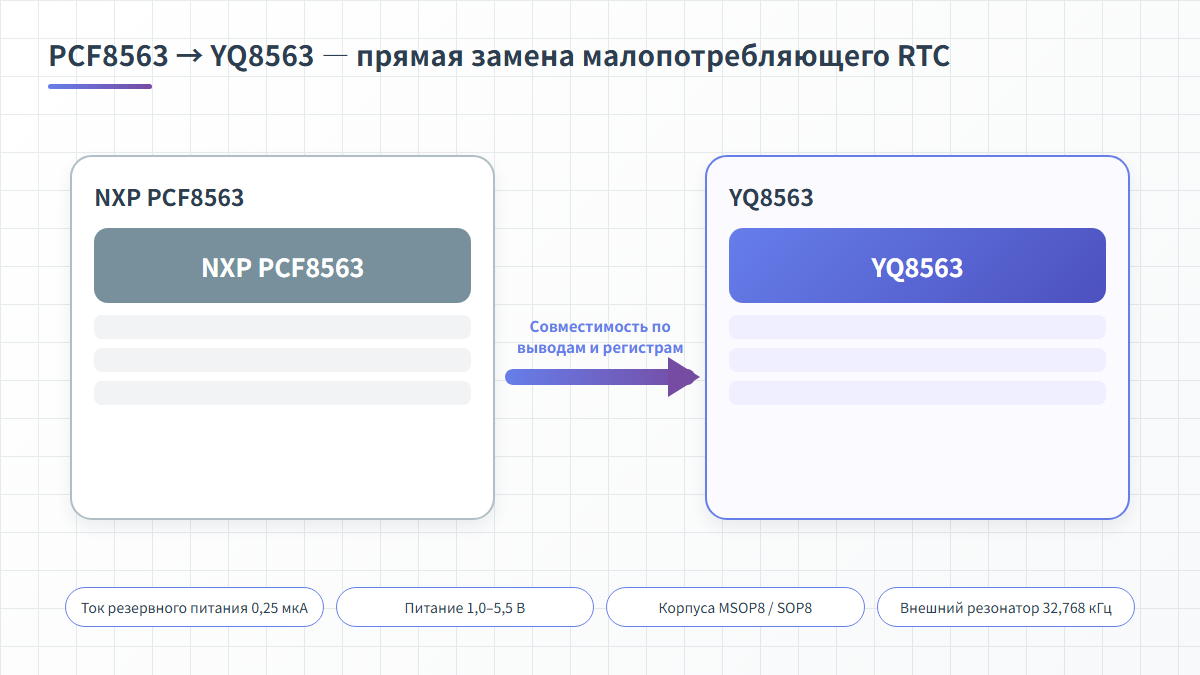

Рис. 2: PCF8563 и YQ8563 — одинаковое посадочное место и логика регистров, ток резервного питания 0,25 мкА и диапазон питания 1,0–5,5 В.

4. Порядок перехода: пять шагов до квалификации

1. Подтвердите корпус: сопоставьте имеющееся посадочное место с MSOP8 (3,0×3,0×0,85 мм) или SOP8 (3,9×4,9×1,4 мм) до выпуска опытной партии.
2. Сохраните резонатор 32,768 кГц: YQ8563 работает с внешним кварцевым резонатором, поэтому опорная частота на плате остаётся прежней. Поскольку конденсаторы генератора встроены, проверьте, нужны ли ещё внешние нагрузочные конденсаторы текущей схемы.
3. Перенесите прошивку: шина I²C и базовая совместимость набора регистров позволяют перенести процедуры чтения и записи, структуры времени и преобразования BCD без переработки.
4. Перепроверьте прерывания: прогоните пути будильника и таймера на своих таймингах и убедитесь, что внутренний POR даёт то начальное состояние, которого ожидает инициализация.
5. Проверьте резервную шину питания: выполните тест с просадкой питания до 1 В и подтвердите, что ход и данные календаря сохраняются. Затем закажите образцы YQ8563 и проведите квалификацию на своей плате.

5. Области применения

• IoT и потребительская электроника — самый массовый сегмент: сенсорные узлы, носимые устройства, шлюзы и автономные приборы, где ход от 1 В и ток 0,25 мкА напрямую превращаются в срок службы батареи.
• Приборы учёта — электросчётчики, водяные и газовые счётчики, которым нужно годами ставить корректные метки времени, питаясь от резервного элемента.
• Промышленные и портативные приборы — регистраторы данных, ручные измерительные приборы и полевое оборудование, работающее во всём диапазоне от −40 до +85 °C.
• Бытовая техника — духовые шкафы, стиральные машины, таймеры и панели управления, которым нужны недорогие часы с определённым состоянием при включении.

Во всех четырёх сегментах YQM ELECTRONICS поставляет YQ8563 вместе с остальной линейкой часов реального времени и полным каталогом компонентов, обеспечивая техническую поддержку от первого образца до серии.

6. YQ8563 или YQ8025T: внешний резонатор против встроенного DTCXO

Обе микросхемы ведут отсчёт времени, разница — в том, где находится опорный генератор. YQ8025T идёт по пути интеграции и содержит встроенный DTCXO, тогда как YQ8563 опирается на внешний кварцевый резонатор 32,768 кГц.

Практическое правило: если посадочное место проектировалось под PCF8563 и кварцевый резонатор уже стоит на плате — берите YQ8563. Если плата новая и вы не хотите нести на ней отдельный опорный генератор — сначала оцените YQ8025T.

7. Частые вопросы

Вопрос: YQ8563 действительно совместим с NXP PCF8563 по выводам?

Ответ: Да. YQ8563 разработан как прямой аналог NXP PCF8563 с базовой совместимостью по выводам и регистрам, поэтому в большинстве проектов он устанавливается в то же посадочное место MSOP8 или SOP8 и работает с существующей прошивкой.

Вопрос: Нужен ли YQ8563 внешний кварцевый резонатор?

Ответ: Да, в качестве опорной частоты используется внешний кварцевый резонатор 32,768 кГц. Конденсаторы генератора при этом встроены в микросхему, что сокращает число внешних элементов вокруг RTC.

Вопрос: Каков диапазон напряжения питания?

Ответ: От 1,0 до 5,5 В, при этом ход времени сохраняется вплоть до 1 В. Это удобно для схем с литиевым или «монетным» резервным элементом, где резервная шина проседает значительно ниже основного питания.

Вопрос: Какой ток потребления в резервном режиме?

Ответ: 0,25 мкА. Именно этот параметр определяет, сколько элемент питания сможет поддерживать работу календаря.

Вопрос: Какие функции встроены помимо отсчёта времени?

Ответ: Будильник и таймер, встроенные конденсаторы генератора, а также внутренний сброс при включении питания (POR), задающий определённое состояние при старте.

Вопрос: Где YQ8563 применяют чаще всего?

Ответ: В первую очередь в IoT и потребительской электронике, далее — в приборах учёта электроэнергии, воды и газа, в промышленных и портативных приборах, а также в бытовой технике и малых приборах.

Коротко: если в спецификации всё ещё указан PCF8563, YQ8563 даёт то же посадочное место, ту же шину и ту же логику регистров — при 0,25 мкА, в диапазоне 1,0–5,5 В и с промышленным температурным диапазоном. Закажите образец YQ8563 или свяжитесь с нашей командой FAE, чтобы проверить совместимость с вашей схемой и драйвером.
