В силовой электронике КПД системы зачастую решается одним компонентом — IGBT-транзистором. Каждый милливольт напряжения насыщения и каждый миллиджоуль энергии переключения превращаются в нагрев корпуса. Компания YQM ELECTRONICS — официальный дистрибьютор силовых полупроводников NCE — представляет новое восьмое поколение IGBT Gen.8: серию, в которой достигнут оптимальный компромисс между напряжением насыщения VCE(sat) и потерями переключения (Eon, Eoff). Сверхплотная архитектура микротраншейного затвора повышает плотность структуры кристалла и снижает потери проводимости, а инновации в дрейфовой области и буферном слое одновременно оптимизируют потери переключения и напряжения при выключении — сочетая эффективность системы и запас по применению.

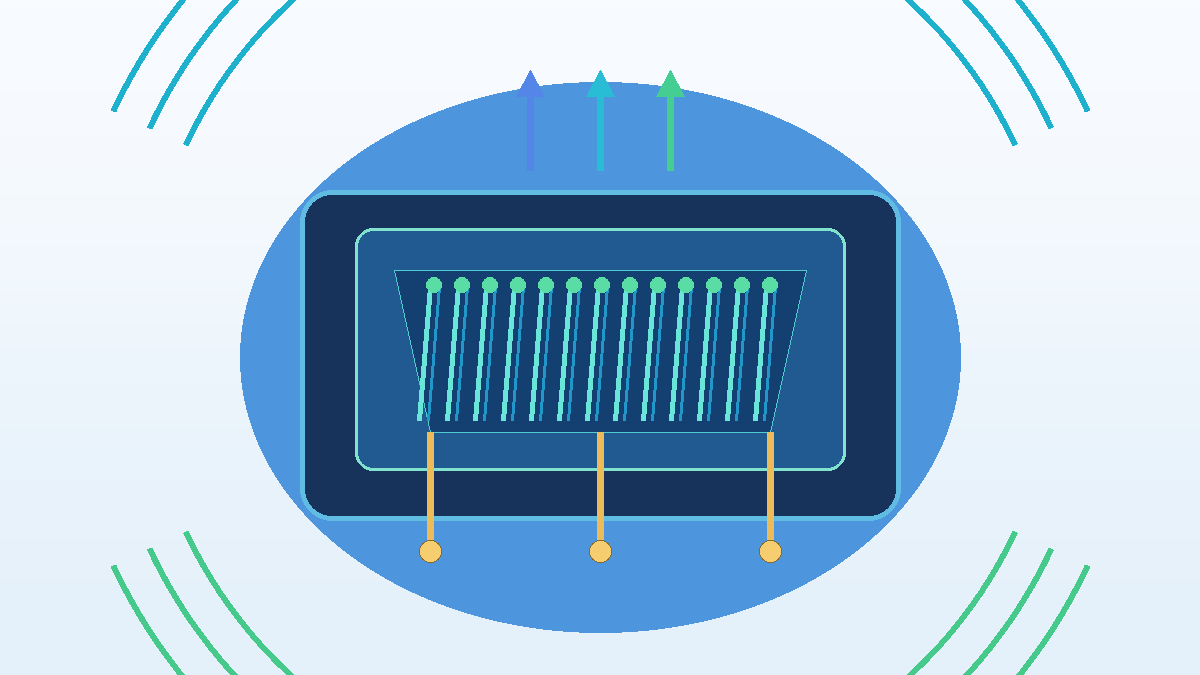

Рис. 4: Внутри архитектуры Gen.8 — повышенная плотность структуры превращает инновации в снижение потерь проводимости.

Флагман серии — NCE140GD120VTP4: номинальное напряжение 1200 В, номинальный ток 140 А при 100 °C, корпус TO-247Plus-4L. Прибор создан для «зелёной» энергетики и высокоэффективных применений: солнечные инверторы, накопители энергии, ИБП и зарядные станции для электромобилей.

Насколько он хорош на практике? В таблице ниже прибор сравнивается с лучшим конкурентом того же класса по напряжению и току — измерения выполнены в одинаковых условиях на одном и том же оборудовании:

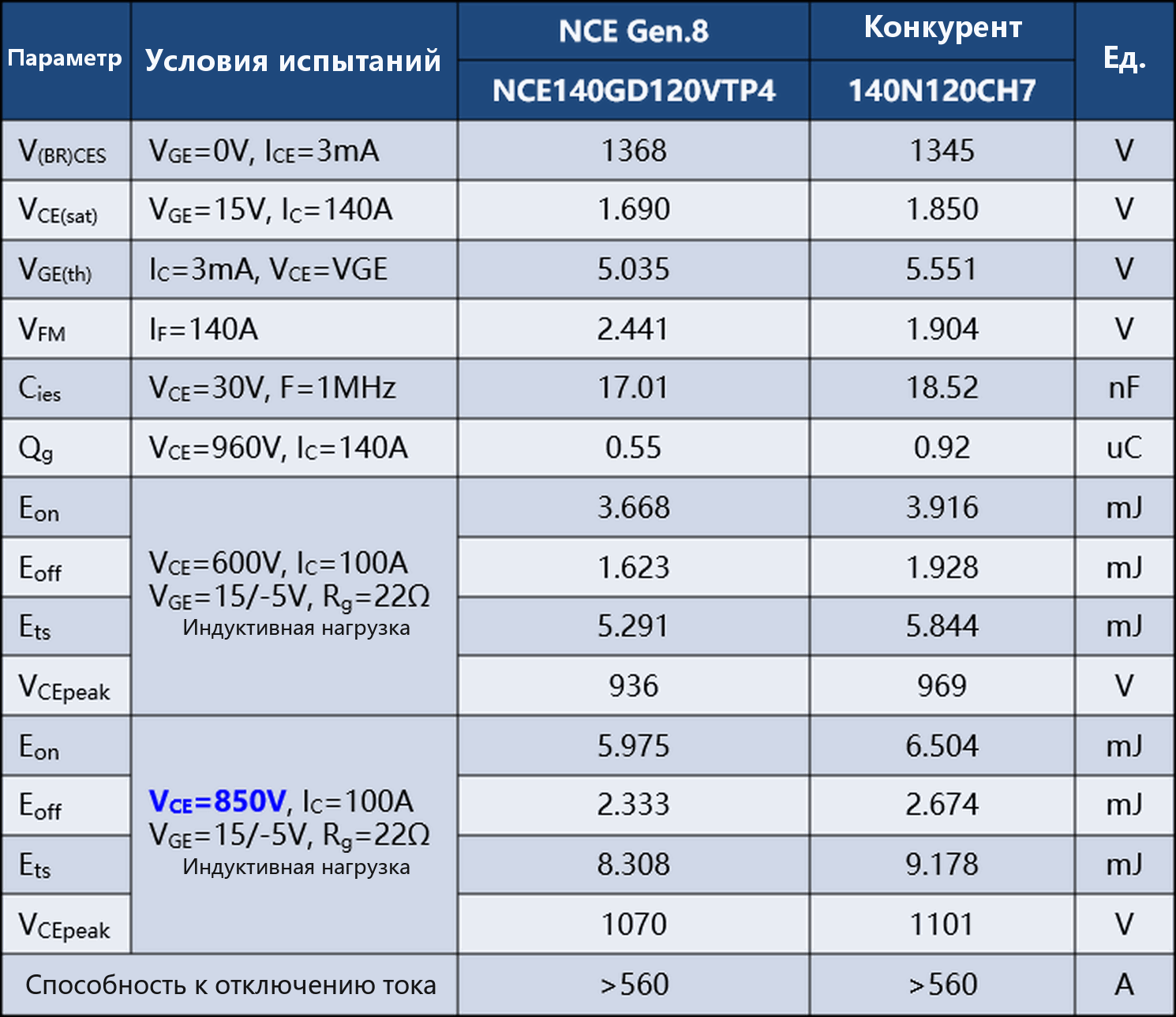

Рис. 1: Сравнение измеренных параметров — NCE140GD120VTP4 против лучшего конкурента в классе 1200В/140А, одинаковые условия и оборудование.

По данным измерений NCE140GD120VTP4 даёт три ключевых преимущества:

• Меньше потери проводимости: напряжение насыщения VCE(sat) примерно на 8,6% ниже, чем у конкурента — это напрямую снижает долгосрочное энергопотребление системы.
• Быстрее переключение и меньше потери: меньшие входная ёмкость Cies и заряд затвора Qg (всего 54% от уровня конкурента), суммарные потери переключения Ets ниже примерно на 10% — расширяется практический потолок рабочей частоты системы.
• Больше запас безопасности: при высоком напряжении шины постоянного тока выброс напряжения при выключении VCEpeak ниже — у разработчика остаётся больше запаса для проектирования системы.

Помимо параметров из спецификации, прибор выпускается серийно на 12-дюймовых (300 мм) пластинах. Более высокая стабильность техпроцесса гарантирует повторяемость параметров от партии к партии — решающий фактор для параллельного включения приборов и массовых применений.

Преимущества продукта

• V(BR)CES выше номинального напряжения во всём диапазоне температур от -40 °C до 175 °C
• 100% тестирование выключения ICpuls
• Проходит более строгую квалификацию HV-H3TRB
• Меньшие потери проводимости и отличные характеристики переключения
• Предельно низкий выброс VCEpeak при выключении

Области применения

• Солнечные (фотоэлектрические) инверторы
• Накопители энергии
• ИБП

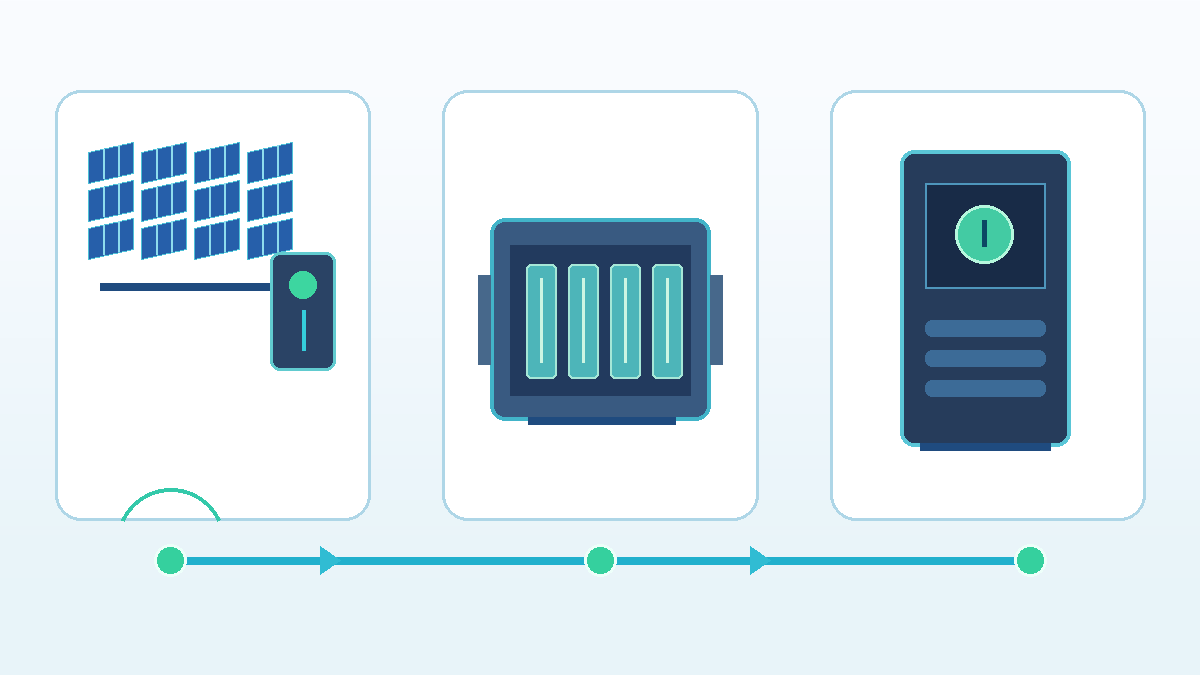

Рис. 5: Солнечные инверторы, накопители энергии и ИБП — три опоры применений, требующие от класса 1200В/140А и эффективности, и запаса.

Дорожная карта Gen.8 не ограничивается одним прибором. NCE продолжит выпуск моделей на шести платформах по напряжению — 650 В, 750 В, 1000 В, 1200 В, 1400 В и 1700 В — с несколькими подсериями при одинаковом классе тока/напряжения под разные задачи. Пример: подсерия S (модель NCE140GS120VTP4), которая относится к тому же классу тока/напряжения, что и NCE140GD120VTP4, но оптимизирована для накопителей энергии и других применений с повышенными требованиями к ударному току диода — у обратного диода дополнительно усилена стойкость к выбросам тока.

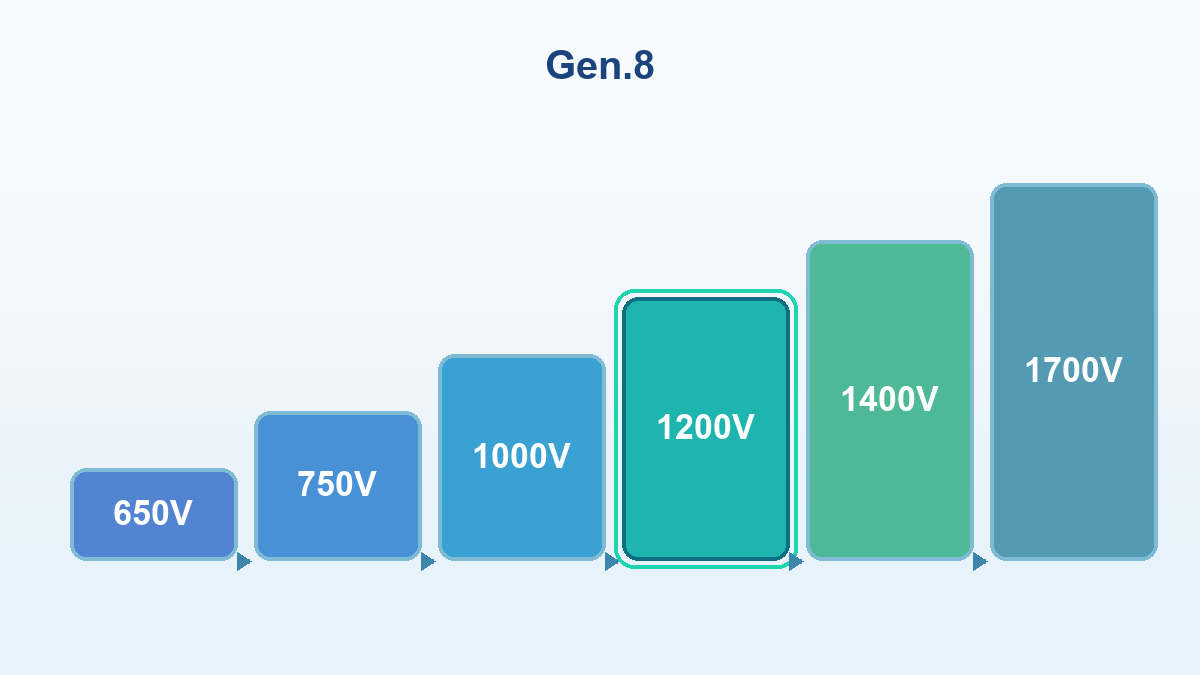

Рис. 6: Дорожная карта Gen.8 охватывает шесть платформ напряжения — одна архитектура, несколько подсерий под разные задачи.

Этот запуск — не просто улучшение параметров одной модели: он знаменует переход технологии IGBT Gen.8 от NCE в стадию зрелого серийного производства, с характеристиками на уровне лучших мировых конкурентов или выше.

Правила обозначения моделей

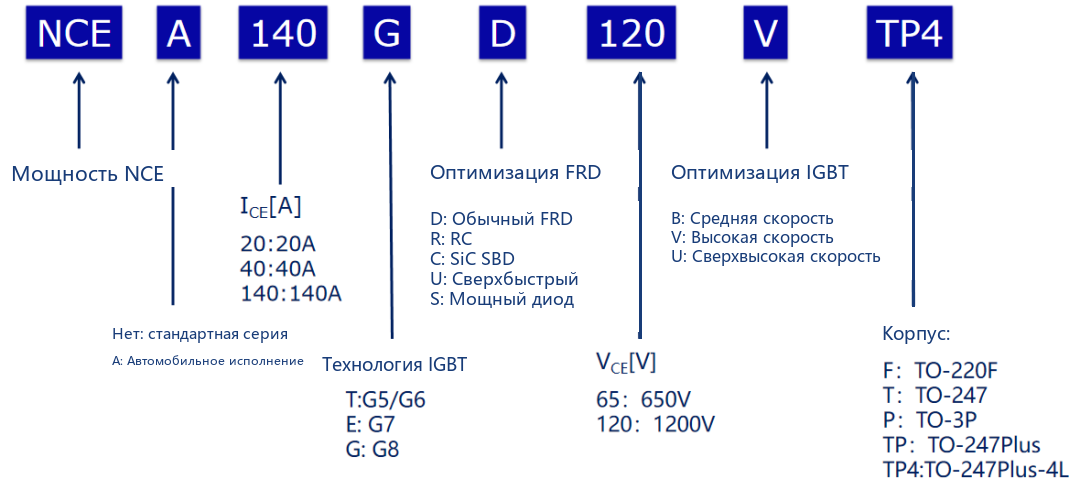

Рис. 3: Расшифровка обозначения NCE140GD120VTP4 — бренд, номинальный ток, поколение серии, класс напряжения, корпус и опции.

Вывод: IGBT класса 1200 В эталонного уровня для высокоэффективных силовых систем

Серия Gen.8 одновременно атакует два главных источника потерь в силовом каскаде — проводимость и переключение. VCE(sat) ниже примерно на 8,6%, заряд затвора — лишь 54% от уровня конкурента, потери переключения ниже примерно на 10%, а выброс напряжения при выключении спокойнее: NCE140GD120VTP4 поднимает потолок КПД солнечных, накопительных и ИБП-систем, сохраняя привычный инженерам запас безопасности. Производство на 12-дюймовых пластинах обеспечивает повторяемость параметров, необходимую для параллельной работы и крупных серий.

YQM ELECTRONICS поставляет IGBT NCE Gen.8 вместе с полной линейкой IGBT-приборов — изучите линейку 400–1400 В или обратитесь к нашим инженерам FAE, чтобы проверить серию Gen.8 в вашем применении.
