Гуманоидные роботы переходят из лабораторий в серийное производство, а сервисные и коллаборативные машины всё быстрее распространяются в промышленности, торговле и быту. Внутри любой такой машины силовые полупроводники играют роль «мышц и нервов»: именно они определяют динамику движения, энергоэффективность и безопасность системы. Среди них SGT MOSFET (МОП-транзистор с экранированным затвором в канавке) стал самым массовым силовым прибором в низковольтных системах роботов 48/60/72 В — благодаря сочетанию низкого RDS(on), малых потерь переключения и высокой плотности мощности.

1. SGT MOSFET: оптимальный выбор для низко- и средневольтных силовых каскадов

В основе SGT (Shielded Gate Trench) — экранирующий электрод, введённый под затвор обычного транзистора с канавкой. Такая структура одновременно снижает проходную ёмкость затвор–сток (Cgd) и сопротивление в открытом состоянии (RDS(on)), а также повышает допустимое напряжение прибора.

По сравнению с обычными силовыми МОП-транзисторами SGT MOSFET даёт четыре ключевых преимущества:

• Ниже сопротивление открытого канала: при той же площади кристалла RDS(on) снижается на 30–50 %, что уменьшает потери проводимости и повышает КПД системы.
• Выше скорость переключения: заряд затвора Qg и заряд затвор–сток Qgd заметно снижаются, поэтому потери переключения остаются малыми — идеально для высокочастотного ШИМ-управления.
• Выше плотность мощности: компактные корпуса выдерживают большие токи, что отвечает требованиям стеснённого пространства суставов и батарейных отсеков робота.
• Широкий диапазон напряжений: зрелая платформа 20–150 В покрывает шины 48/60/72 В, типичные для робототехники.

Именно это сочетание делает SGT MOSFET оптимальным выбором для низко- и средневольтных силовых систем роботов.

2. Два ключевых сценария применения в гуманоидных роботах

2.1 Привод суставов: по шесть MOSFET на каждый двигатель

У гуманоидного робота десятки динамичных суставов, и каждому нужен собственный высокопроизводительный привод. Как правило, суставы приводятся бесколлекторными двигателями постоянного тока (BLDC) или синхронными двигателями с постоянными магнитами (PMSM), а каждый двигатель управляется трёхфазным полным мостом: по одному SGT MOSFET в верхнем и нижнем плече каждой фазы — шесть приборов на двигатель. Топология показана ниже:

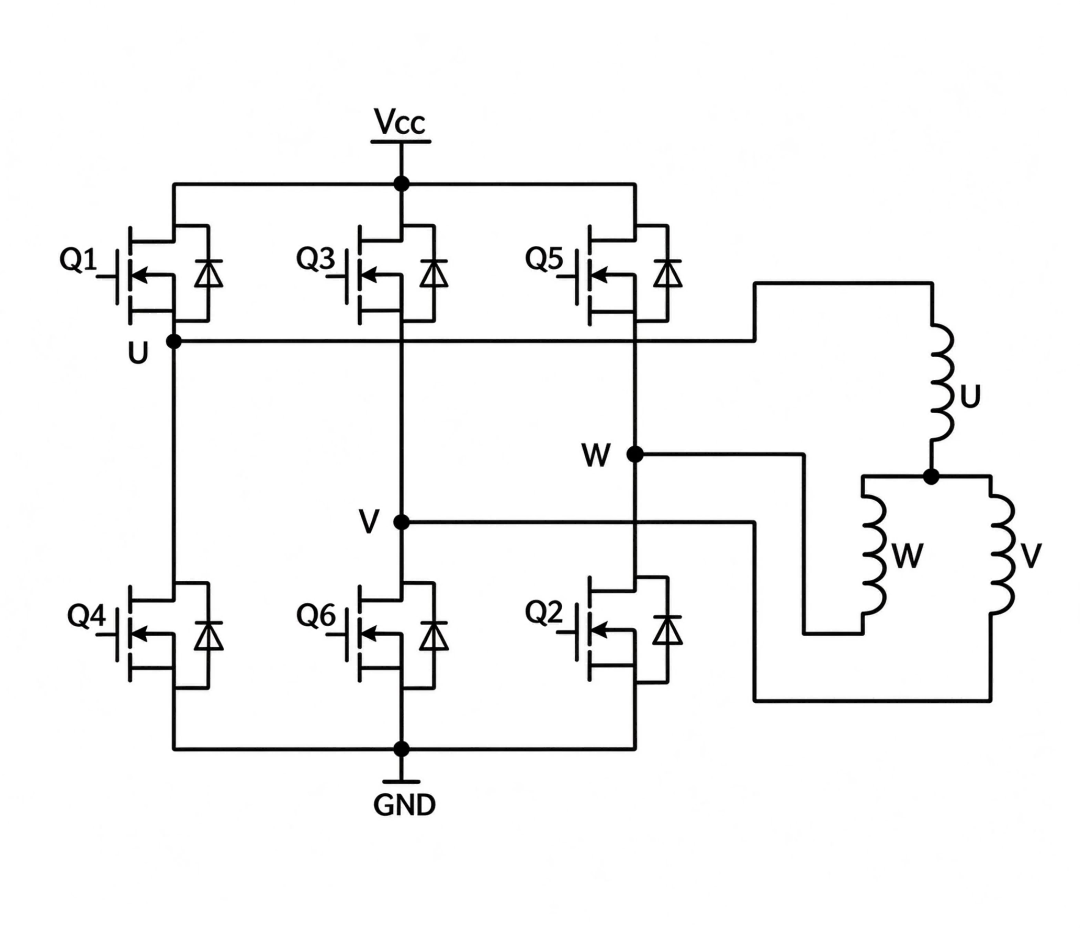

Рис. 1: Топология трёхфазного полного моста — каждый двигатель сустава управляется шестью SGT MOSFET, по одному в верхнем и нижнем плече каждой фазы.

Привод сустава одновременно сталкивается с тремя инженерными вызовами:

• Высокая частота и высокий КПД: для плавного момента и быстрой динамики приводы суставов переключаются на частоте 20–50 кГц, поэтому силовые приборы должны сохранять низкие потери переключения и стабильность на высокой частоте.
• Ограничения по объёму и теплу: привод встроен в модуль сустава, площадь печатной платы предельно мала, а тепло от больших токов двигателя необходимо отводить из очень малого объёма.
• Сложный динамический режим: ходьба, повороты, остановки и перенос груза меняют ток двигателя в широком диапазоне; частые пуски, остановки и перегрузки испытывают надёжность приборов.

В этом сценарии сильные стороны SGT MOSFET напрямую отвечают требованиям:

• Потери проводимости снижаются напрямую: при длительном большом токе прибор греется меньше — растёт энергоэффективность и упрощается тепловой расчёт сустава.
• Малые Qg и Qgd поддерживают высокочастотный ШИМ: потери переключения остаются контролируемыми на 20–50 кГц и выше, помогая контуру FOC формировать более тонкий момент и меньшие пульсации тока.
• Плотные корпуса подходят суставу: современные корпуса, такие как DFN5×6 (включая DFN5×6-DSC с двусторонним охлаждением), обеспечивают максимальный ток и лучший путь отвода тепла на минимальной площади платы — в русле требований к миниатюризации и снижению массы привода.
• Надёжность для тяжёлых режимов: SGT MOSFET, прошедшие лавинные испытания, проверку теплового сопротивления и старение, выдерживают частые пуски, кратковременные перегрузки и вибрации, характерные для роботов.

2.2 Защита литиевой батареи и BMS: MOSFET в главной токовой цепи

Роботы обычно питаются от литиевых батарей 48 или 60 В, которые снабжают энергией все приводы суставов, контроллеры, датчики и модули связи. Литиевые элементы энергоёмки, но чувствительны к напряжению, току и температуре, поэтому система управления батареей (BMS) и схема силовой защиты обязательны.

Основные защитные функции — от перезаряда, от переразряда, от перегрузки по току заряда и разряда, от короткого замыкания, от обратной полярности, а также предзаряд при включении — выполняют именно силовые МОП-транзисторы.

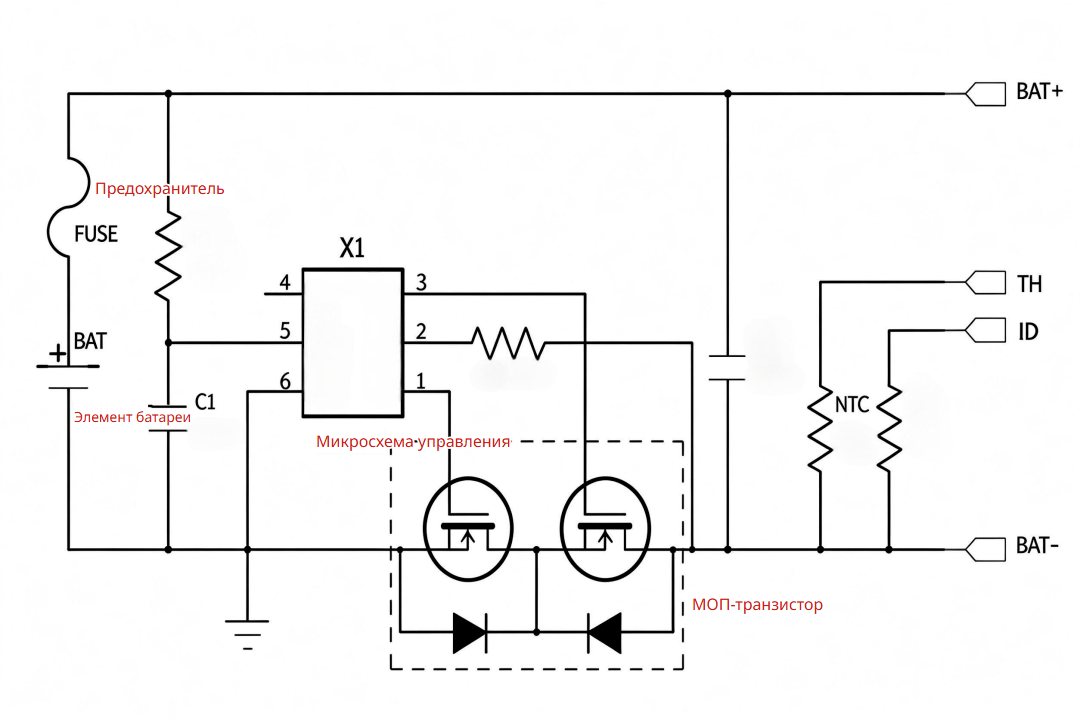

Рис. 2: Типовая топология защиты батареи — SGT MOSFET включены последовательно в главную цепь и выполняют все защитные действия.

В отличие от привода, защитные MOSFET постоянно включены последовательно в главную цепь батареи и непрерывно несут весь рабочий ток машины. Поэтому решающим параметром здесь становится RDS(on): каждый убранный миллиом — это дополнительное время автономной работы и меньше тепла.

Ценность SGT MOSFET в защите батареи раскрывается в четырёх пунктах:

• Сопротивление класса мОм: технология SGT обеспечивает RDS(on) вплоть до 0,55 мОм (типовое значение); при длительных токах в десятки ампер потери проводимости в цепи батареи минимальны — это напрямую превращается в запас хода и снижение тепловой нагрузки.
• Стойкость к лавинному пробою и КЗ: аномальные режимы — короткое замыкание, выбросы напряжения — требуют достаточной энергии лавинного пробоя (UIS), чтобы прибор выдержал переходный импульс до срабатывания защиты и не отказал сам, лишив схему защиты.
• Зрелые платформы напряжений с запасом: для шин 48/60 В доступны SGT MOSFET классов 60, 80 и 100 В, что позволяет выбрать разумный запас по напряжению между стоимостью и надёжностью.
• Малые потери и нагрев для долгой работы: защитные MOSFET работают в главной цепи годами; низкие потери означают меньший нагрев, что продлевает срок службы приборов и повышает надёжность всей батарейной системы.

2.3 Привод суставов и защита батареи: что меняется в выборе

Оба сценария — ключевые для SGT MOSFET, но работают они по-разному, и приоритеты выбора у них различаются. В таблице ниже сопоставлены основные критерии:

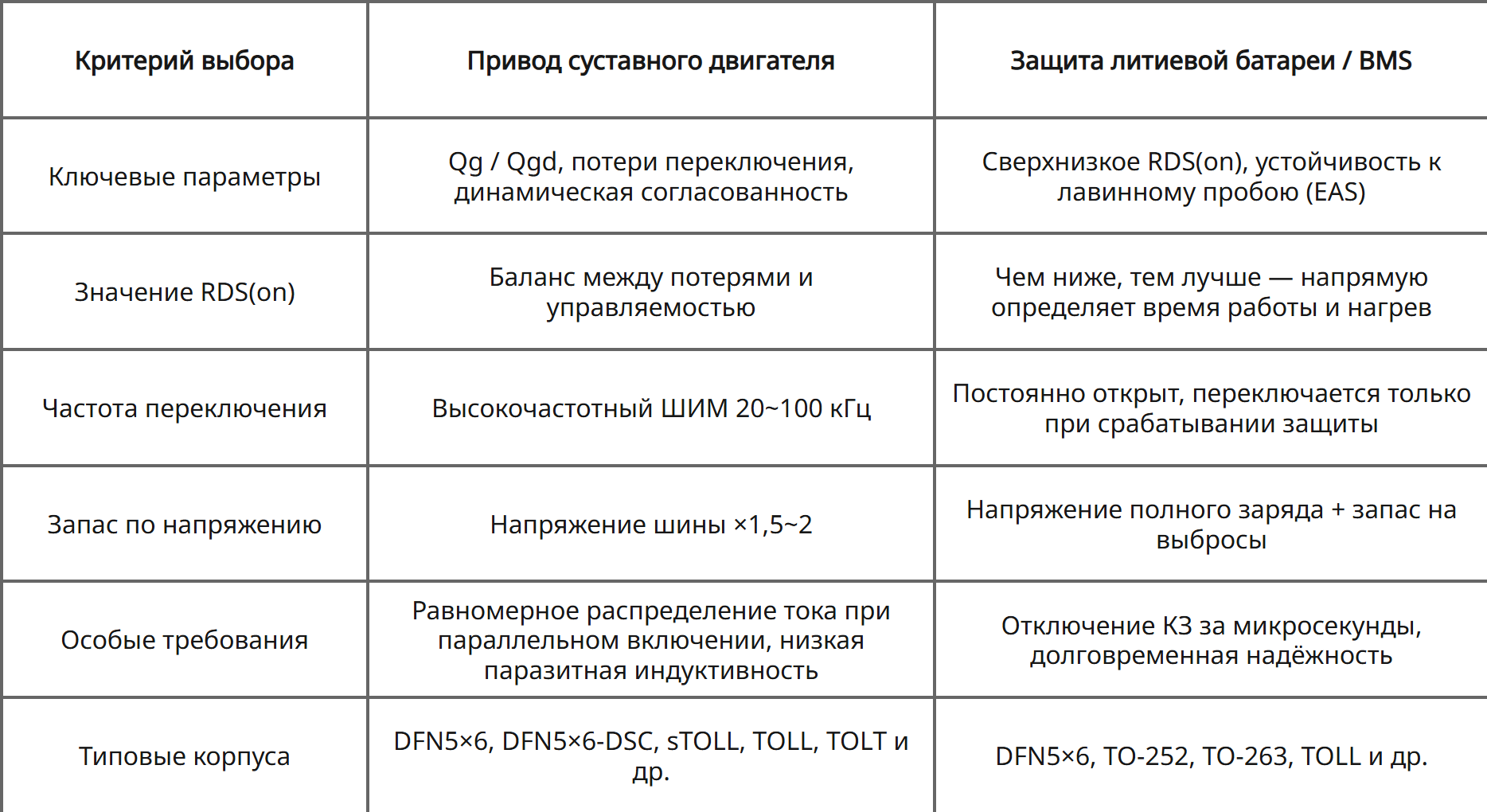

Рис. 3: Приоритеты выбора для двух сценариев — Qg/Qgd, потери переключения и динамическая согласованность для привода; сверхнизкое RDS(on) и лавинная стойкость для защиты батареи.

3. Сколько SGT MOSFET нужно одному роботу?

У современного серийного гуманоидного робота (включая ловкие манипуляторы) примерно 40–50 двигателей суставов. Только на привод суставов уходит порядка 200–350 SGT MOSFET на робота; с учётом параллельного включения для высокомоментных суставов и цепей тормозного разряда суммарный расход на приводы достигает 250–400 штук. Ниже — разбивка по подсистемам:

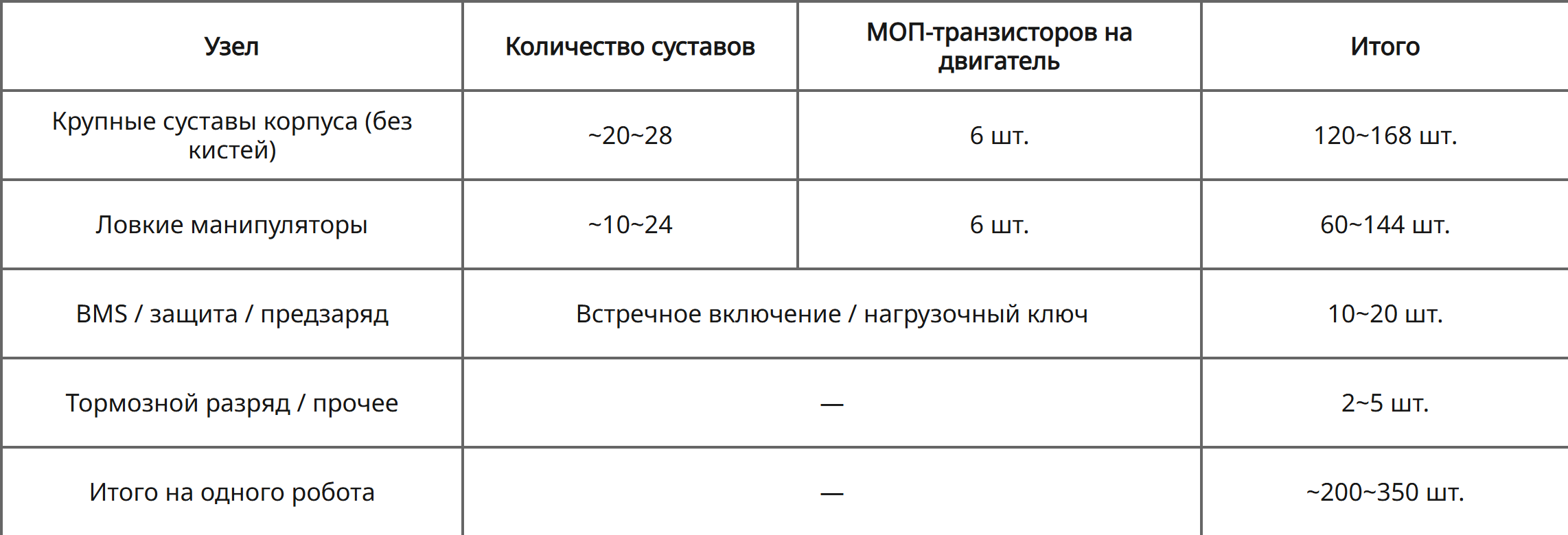

Рис. 4: Оценка расхода SGT MOSFET на одного робота — основную часть дают приводы суставов и манипуляторы, сверху добавляются защита BMS и тормозной разряд.

4. Решения NCE SGT MOSFET для робототехники

Сегодня платформа SGT MOSFET охватывает 25–200 В, а зрелые продукты представлены классами 40, 60, 80 и 100 В, наиболее востребованными в робототехнике: от десятков до сотен ампер — полная матрица. Линейка входит в наше направление силовых транзисторов.

Вся серия выпускается в корпусах семейства DFN, часть токовых версий — с двусторонним охлаждением: сверхнизкая паразитная индуктивность сочетается с улучшенным отводом тепла. В таблице ниже — основные SGT MOSFET, подобранные под задачи робототехники:

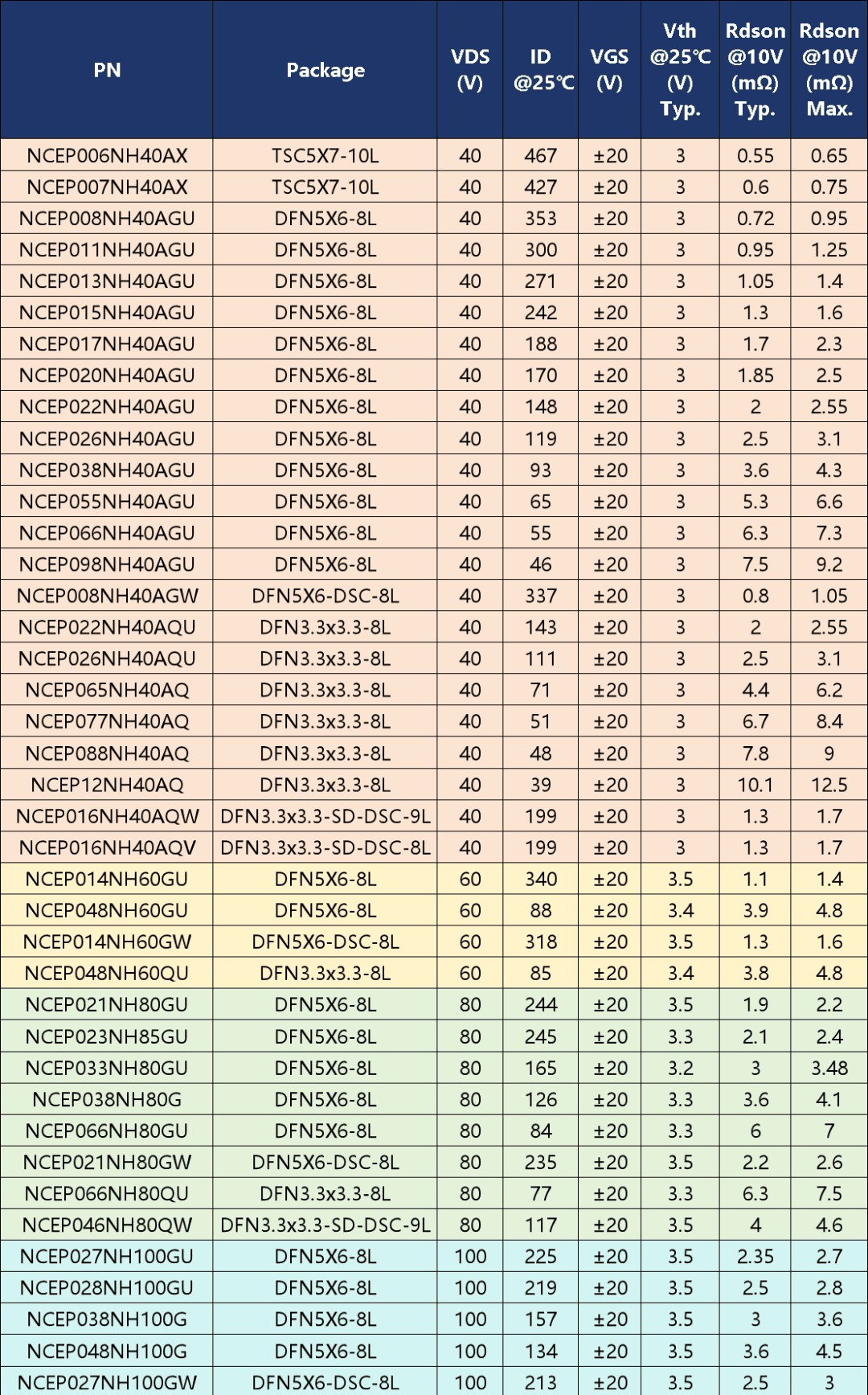

Рис. 6: Основные SGT MOSFET для робототехники — классы напряжения, токи, Vth и RDS(on) в одной таблице.

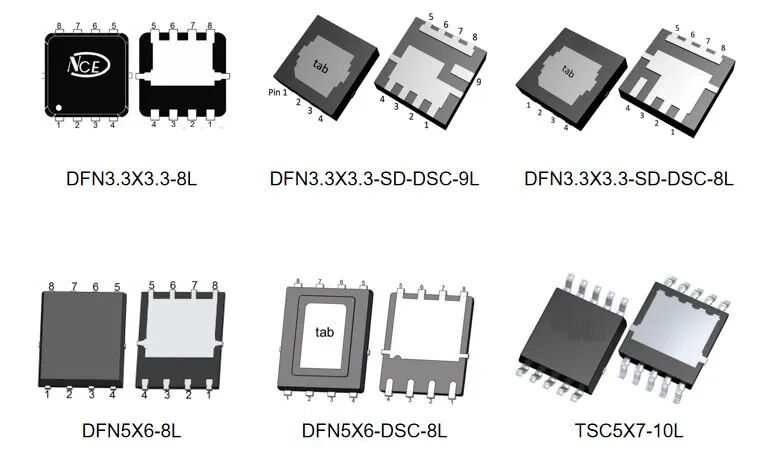

Рис. 7: Семейства корпусов — DFN3.3×3.3, DFN5×6 и TSC5×7, включая версии DSC с двусторонним охлаждением.

Для робототехнических платформ SGT MOSFET — редкое семейство, которое одновременно закрывает оба конца силовой цепи: эффективный привод с низкими потерями в каждом суставе и надёжную защиту в батарейном контуре. Платформа 25–200 В, корпуса DFN и полный цикл лавинных, тепловых и ресурсных испытаний позволяют построить обе функции на одном проверенном семействе — это сокращает цикл квалификации и упрощает спецификацию.
