磁阻式 (AMR)全極性霍爾傳感器 IC芯片元件

霍尼韋爾(中國)的Nanopower系列磁阻(MR)傳感器IC是超靈敏設備，設計用於廣泛的應用，具有大氣隙，小磁場和低功率特性。該傳感器IC響應於在與傳感器平行的方向上施加的北極或南極。它們不需要識別磁極，簡化了安裝並可能降低系統成本。這些傳感器IC使用非常低的平均電流消耗和推輓輸出，不需要上拉電阻。該傳感器IC可以在低至1.65 V的電源電壓下工作，從而提高能效。

Nanopower系列有兩種磁敏感性，可滿足各種應用需求：

①SM351LT：適用於要求超高磁靈敏度(7 G典型工作，最大11 G工作)和極低電流消耗(典型值360 nA)，的應用。

②SM353LT：適用於要求極高磁靈敏度(14 G典型工作，最大20 G工作)和極低電流消耗(典型值310 nA)的應用。

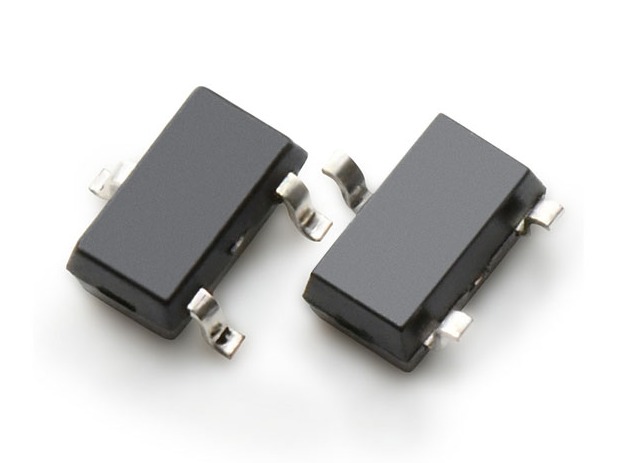

Nanopower系列採用超小型SOT-23表面貼裝封裝，卷帶和卷軸(每卷3000個單元)，用於自動拾放元件安裝。操作溫度-40℃~+85℃。

與現有的霍爾傳感器相比，Honeywell的Nanopower系列傳感器IC提供了一些獨特的性能，可以轉化爲一些實際的優點，包括功耗低、系統總體成本降低、設計靈活性更大、安裝簡化、系統設計的變化更小。

在310nA和360nA的典型情況下，Nanopower系列使用了1/16的功率，即使是最高效的霍爾效應設備。對於許多電池驅動的設備，電力預算是嚴格的，每一個納米放大器都被計算在內，這可以讓設計工程師節省電池壽命，或者在他們的應用中使用額外的低功耗技術。

除了提供能量節約外，傳感器的CMOS輸出電路消除了外部拉拔電阻的需要。MR傳感器還消除了用來過濾由直升機電路產生的電噪聲的分立元件，這種電路通常被霍爾效應設備所使用。消除這些離散的組件可以減少傳感器組件的物理佔用，使它們在空間受限的應用程序中更容易使用。

作爲一種MR設備，這些新型傳感器的靈敏度也比霍爾效應設備高得多。事實上，在7G和14G的典型情況下，這些傳感器可以感應到與今天市場上的霍爾傳感器相比，在兩倍以上的距離或更多，這直接轉化爲系統成本，允許使用較小的磁鐵，甚至是由不同材料在他們的系統中製造的磁鐵。今天，由於全球稀土供應短缺，稀土磁石價格正以極高的速度上漲，這一點更爲重要。

這些設備提供的高靈敏度也可以讓設計更加靈活。使用更高的靈敏度傳感器將允許在磁性目標和傳感器之間更大的空間間隙。這在許多應用中都是有益處的，在許多應用中，板空間是有限的，或者傳感器的理想位置需要離目標只有幾毫米的距離。

SM351LT/SM353LT的應用

移動設備(即手持計算設備，掃描儀)：MR傳感器的超低功耗特性和小尺寸使其適用於電池操作的消費電子產品應用。
水，電和燃氣公用事業計量表。
安全傳感器的門和窗口位置：檢測門或窗口是否打開或關閉，並向無線模塊發送信號，該模塊將信號傳輸到中央控制單元進行處理。
工業煙霧探測器：在這種情況下，傳感器被用來作爲測試開關，以確保建築煙霧探測器的備用電池處於工作狀態。需要高靈敏度，以確保工作人員能夠在沒有錯誤的情況下測試系統。

醫療

健身器材
輸液泵
抽屜位置感應(例如，醫療櫃)
醫院病牀

白色家電

蓋子，門和抽屜位置檢測
流體流動檢測
中型消費電子產品
電池優化位置傳感器

Nanopower系列有兩種磁敏感性，可滿足各種應用需求：

①SM351LT：適用於要求超高磁靈敏度(7 G典型工作，最大11 G工作)和極低電流消耗(典型值360 nA)，的應用。

②SM353LT：適用於要求極高磁靈敏度(14 G典型工作，最大20 G工作)和極低電流消耗(典型值310 nA)的應用。

Nanopower系列採用超小型SOT-23表面貼裝封裝，卷帶和卷軸(每卷3000個單元)，用於自動拾放元件安裝。操作溫度-40℃~+85℃。

SM351LT/SM353LT的應用

移動設備(即手持計算設備，掃描儀)：MR傳感器的超低功耗特性和小尺寸使其適用於電池操作的消費電子產品應用。
水，電和燃氣公用事業計量表。
安全傳感器的門和窗口位置：檢測門或窗口是否打開或關閉，並向無線模塊發送信號，該模塊將信號傳輸到中央控制單元進行處理。
工業煙霧探測器：在這種情況下，傳感器被用來作爲測試開關，以確保建築煙霧探測器的備用電池處於工作狀態。需要高靈敏度，以確保工作人員能夠在沒有錯誤的情況下測試系統。

醫療

健身器材
輸液泵
抽屜位置感應(例如，醫療櫃)
醫院病牀

白色家電

蓋子，門和抽屜位置檢測
流體流動檢測
中型消費電子產品
電池優化位置傳感器
