每一台會「記得時間」的裝置，背後都有一顆默默走動的心跳——即時時鐘（RTC）。電表在午夜準時記下一筆度數、工業控制器在惡劣環境裡照著排程下指令、穿戴裝置在你抬手時顯示正確日期，靠的都是它。而對多數硬體工程師來說，這個位置長年坐著的是 NXP PCF8563：熟悉、好用，但交期與供貨總讓人心裡不踏實。現在，YQ8563 可以正式接棒——它是對標 PCF8563 的 CMOS 即時時鐘／日曆晶片，腳位與暫存器基本相容，走 I²C 介面，備份電流只有 0.25µA。

這篇用 3 分鐘帶你看完：它跟 PCF8563 哪裡一樣、換上去能拿到什麼好處、怎麼換最省事。若你正在盤點整個時序料件，建議先從 即時時鐘分類逛一圈，再回來看這顆。

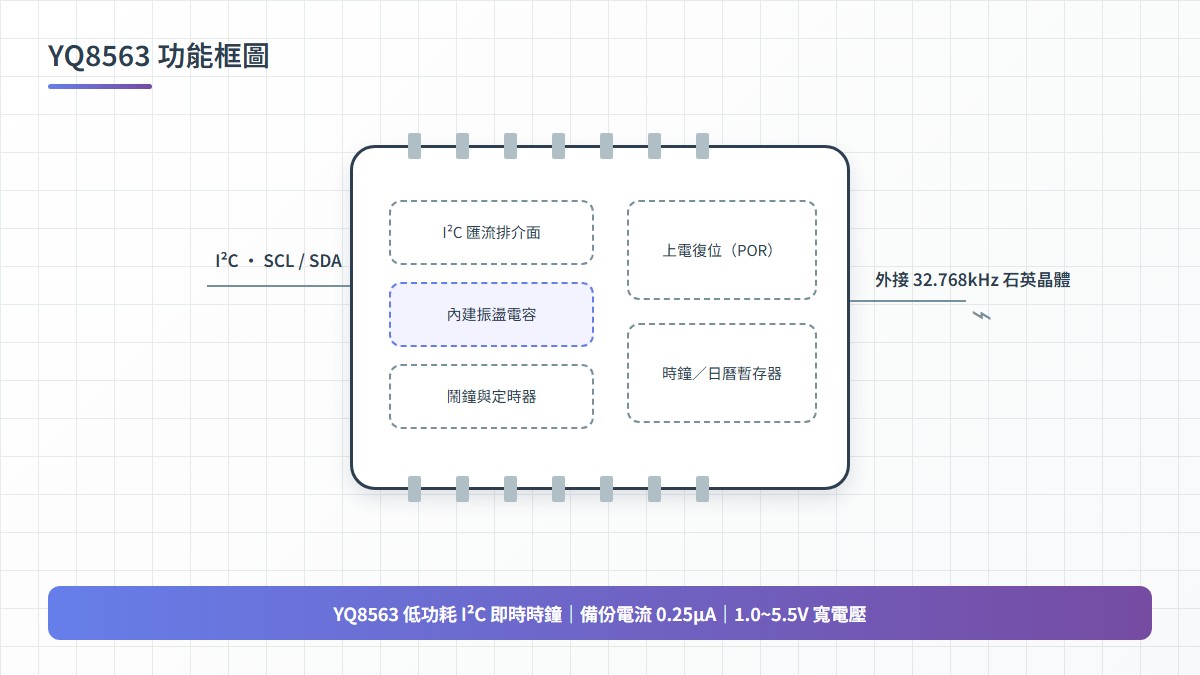

圖 1：YQ8563 功能方塊——I²C 介面、外接 32.768kHz 石英晶體、鬧鐘與定時器、內建振盪電容與內部上電復位（POR）。

一、YQ8563 規格速覽

從架構來看，YQ8563 屬於典型的低功耗 I²C RTC：一條 I²C 匯流排、一顆 32.768kHz 時基、一組你早就會操作的暫存器。同類型產品都整理在 I²C 介面低功耗 RTC 這個分類裡，方便一起比較。

二、換料不換板：與 PCF8563 的相容清單

替代方案好不好，看的不是「多了什麼」，而是「不用改什麼」。下表是我們陪客戶跑第一片樣板前，一定會逐項核對的清單。

三、三個讓工程師有感的升級點

• 備份電流 0.25µA：在電池備援的設計裡，RTC 是唯一「永遠不睡」的電路。0.25µA 等於讓它幾乎從電池壽命的算式裡消失——對全天候運作的 IoT 節點、計量設備與攜帶式儀器來說，備援電池要撐過整個產品服務週期，這個數字就是關鍵。
• 1.0~5.5V 寬電壓，低至 1V 還能走時：一顆就能對應 1.8V、3.0V、3.3V 與 5V 各種系統，備援電壓掉到 1V 也照樣計時。這正是鋰電池與鈕扣電池系統最需要的行為：主電源塌掉時，日曆不會跟著失憶。
• 內建振盪電容＋內部 POR：32.768kHz 晶體旁的負載電容已經收進晶片，內部上電復位則保證開機後有明確的初始狀態。兩件事一起做，BOM 少幾行，也少掉兩個組裝與 bring-up 的常見地雷；再加上鬧鐘與定時器，排程喚醒、週期記錄、事件時戳都能自己來，不必讓主控一直盯著時鐘。其他低功耗選擇可參考 低功耗產品線。

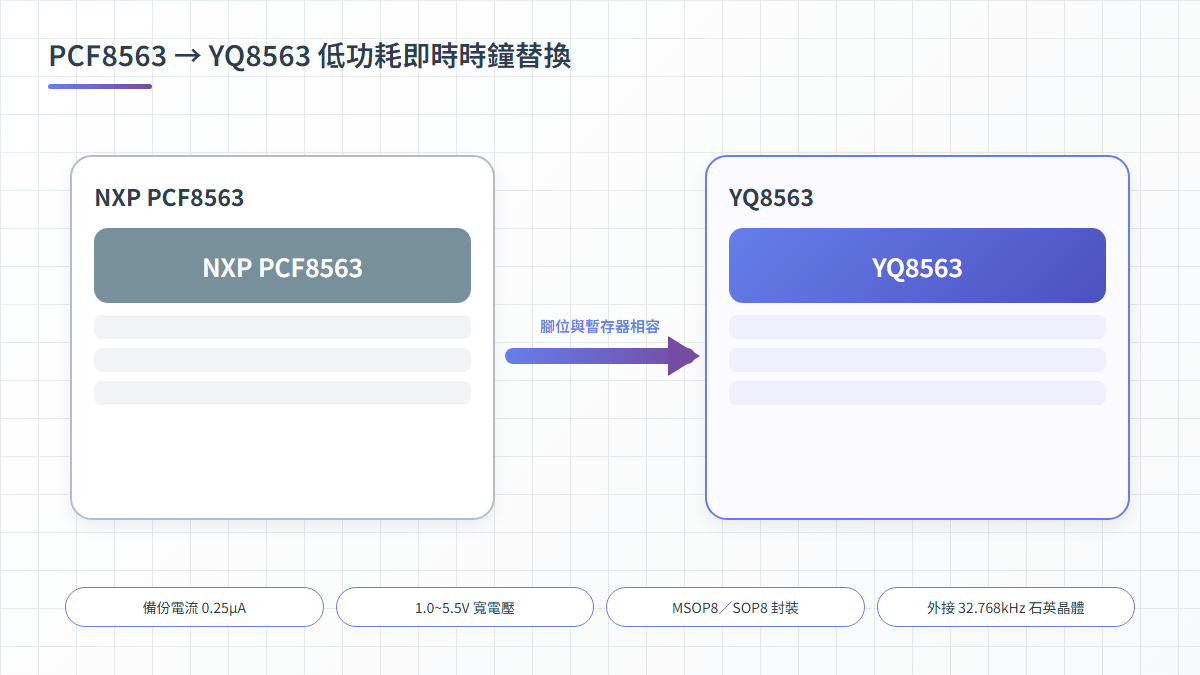

圖 2：PCF8563 換成 YQ8563——相同腳位與暫存器邏輯，備份電流 0.25µA、工作電壓 1.0~5.5V。

四、五步完成料件替換

1. 先確認封裝：把現有腳位配置對上 MSOP8（3.0×3.0×0.85 mm）或 SOP8（3.9×4.9×1.4 mm），再開樣板。
2. 保留 32.768kHz 晶體：YQ8563 使用外接石英晶體，時基不用換；但因為振盪電容已內建，記得回頭檢視原本外掛的負載電容是否還有必要。
3. 沿用韌體：I²C 匯流排加上基本相容的暫存器配置，讀寫流程、時間結構與 BCD 轉換通常可以原封不動搬過去。
4. 重驗中斷：用自家應用的時序跑一遍鬧鐘與定時器，並確認內部 POR 產生的開機狀態符合初始化流程的預期。
5. 驗證備援電源：做一次掉電測試，把電壓降到 1V，確認走時與日曆資料都還在。接著索取 YQ8563 樣品，在自己的板子上完成驗證。

五、四個最常見的應用場景

• IoT 與消費電子——最主流的應用：感測器節點、穿戴裝置、閘道器與電池供電設備，1V 走時與 0.25µA 備份電流直接反映在待機與電池壽命上。
• 智慧計量——智慧電表、水表與瓦斯表，需要在備援電池上連續多年寫下正確的用量時戳。
• 工業與攜帶式儀器——資料記錄器、手持測試設備與戶外現場裝置，必須在 -40~+85°C 全區間穩定工作。
• 白色家電與小家電——烤箱、洗衣機、計時器與控制面板，需要成本漂亮、開機狀態明確的時鐘方案。

以上四個場景，YQM ELECTRONICS 都能供應 YQ8563，並搭配完整的 即時時鐘產品線與 全系列產品，從第一片樣品到量產都有 FAE 陪跑。

六、姊妹品怎麼選：YQ8563 與 YQ8025T

兩顆都會走時，差別在「時基放在哪裡」。YQ8563 靠的是外接 32.768kHz 石英晶體；YQ8025T 則走整合路線，把 DTCXO 直接收進封裝裡。

一句話判斷：如果這個位置原本就是為 PCF8563 而留、晶體也已經在板上，選 YQ8563 最省事；如果是全新板子，不想再另外帶一顆離散時基，就先評估 YQ8025T。

七、常見問題

Q：YQ8563 真的與 NXP PCF8563 腳位相容嗎？

A：是的。YQ8563 是對標 NXP PCF8563 的國產替代方案，腳位與暫存器基本相容，多數設計可直接沿用原本的 MSOP8／SOP8 腳位配置與既有韌體。

Q：需要外接石英晶體嗎？

A：需要，時基為外接 32.768kHz 石英晶體；振盪電容已內建在晶片內，可減少 RTC 周邊的外部元件數量。

Q：工作電壓範圍到哪裡？

A：1.0~5.5V，且低至 1V 仍可維持走時，非常適合備援電壓會明顯低於主電源的鋰電池與鈕扣電池架構。

Q：備份電流是多少？

A：0.25µA。這個數字決定了一顆鈕扣電池能讓日曆走多久。

Q：除了走時還內建哪些功能？

A：鬧鐘與定時器、內建振盪電容，以及提供明確開機狀態的內部上電復位（POR）。

Q：最常被設計進哪些產品？

A：以 IoT 與消費電子最多，其次是智慧電表、水表與瓦斯表等計量設備，再來是工業與攜帶式儀器，以及白色家電與小家電。

結論：如果 BOM 上還寫著 PCF8563，YQ8563 給你同樣的腳位、同樣的匯流排、同樣的暫存器邏輯——而且只有 0.25µA、1.0~5.5V、-40~+85°C。想少走冤枉路，直接索取 YQ8563 樣品，或 讓我們的 FAE 團隊陪你把現有電路與驅動程式對過一遍。
