YQ8025T 高精度溫補即時時鐘（RTC）：內建 DTCXO 免外部晶振，替代 EPSON RX8025T

如果說 MCU 是裝置的大腦，那 RTC 就是它的心跳——系統可以休眠，時間一秒都不能停。長期以來，工程師在這個位置上放的通常是 EPSON RX8025T：熟悉、好用，但單一料源的風險，這幾年大家心裡都有數。YQ8025T 正是衝著這件事來的：它把 32.768kHz 的數位溫補振盪器（DTCXO）整顆收進封裝裡，外部晶振、匹配電容、石英走線通通省掉，是一條可以直接評估的替代 EPSON RX8025T 路線。免外部晶振、I²C 介面、1.6V～5.5V 寬電壓、LGA14 封裝——規格攤開來，該有的都有。

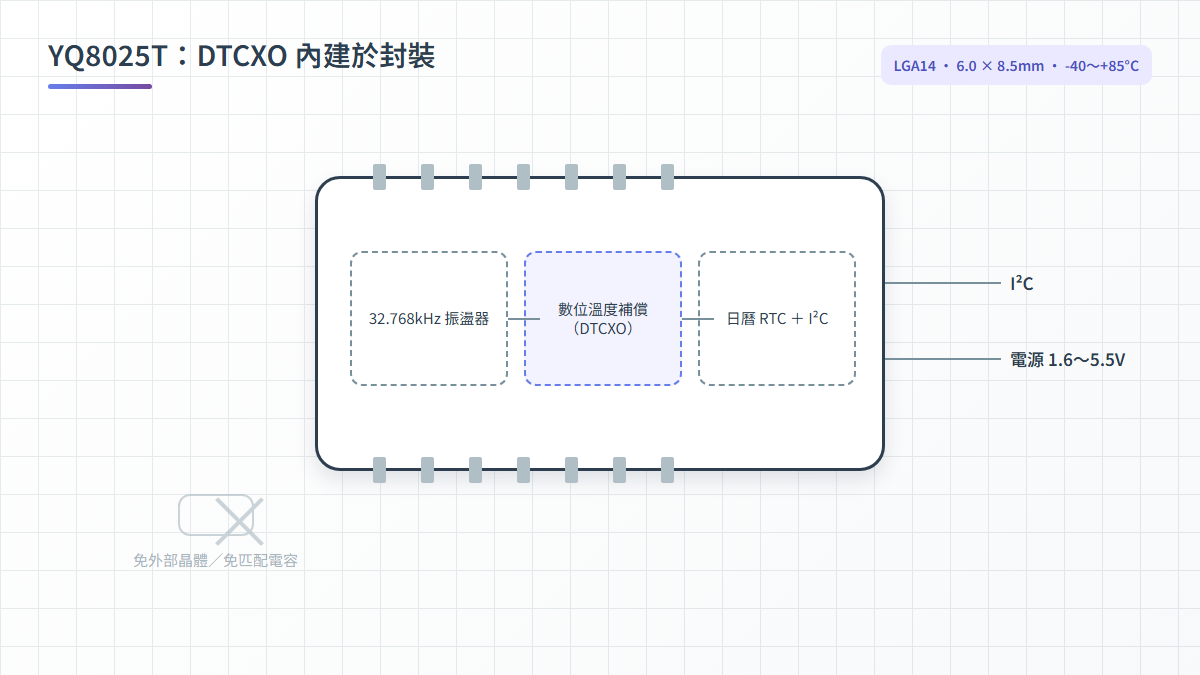

YQ8025T 內建 DTCXO 即時時鐘架構——32.768kHz 振盪器、數位溫補與日曆 RTC 整合於 LGA14 封裝，免外部晶體

圖 1：YQ8025T 內部將 32.768kHz 振盪器、數位溫補電路與日曆即時時鐘整合在單一 LGA14 封裝內，無需外部晶振與匹配電容。

1. 先搞懂：內建 DTCXO 幫你省掉哪些麻煩

傳統做法是把工作拆成兩半：一顆 RTC 晶片，旁邊再放一顆 32.768kHz 石英晶體，外加一對負載電容。用久了也就習慣了，但每一個環節都是你得盯住的變數——晶體會老化，負載電容的實際值取決於來料批次的誤差，電路表現還得看走線拉得夠不夠短、夠不夠對稱。把 DTCXO 內建，等於把這些變數一次收斂成一顆已驗證的料：

不用外部晶體：32.768kHz 的 DTCXO 已經內建，不必再挑型號、跑驗證、備第二料源，倉庫裡也不用多養一顆料。
不用匹配電容：負載電容的選值與誤差，直接從 BOM 上消失。
PCB 大幅簡化：不必留晶體的禁布區、不必拉短而對稱的走線、也不必在振盪器周圍鋪接地護環。省下來的空間與限制，全部還給其他電路。
溫補出廠就配好：數位溫補網路與它所校正的振盪器一起做特性化，因此全溫高精度能一路維持在 -40～+85°C 的工業級工作範圍，而不是只在常溫下漂亮。

2. YQ8025T 關鍵規格一覽

下表是工程師拿到樣品前最先核對的參數。正式導入前，請以最新官方規格書為準，並依自己的實際工作條件複核一次。

參數	YQ8025T
功能	高精度日曆即時時鐘（RTC）
守時振盪器	內建 32.768kHz DTCXO（數位溫補振盪器）——無需外部晶振
對外介面	I²C
電源電壓	1.6V～5.5V
功耗特性	低功耗——適合以鈕扣電池長期守時
走時精度	工業級全溫高精度
工作溫度	-40～+85°C
封裝	LGA14
尺寸	6.0 × 8.5 mm
典型應用	智慧計量 · 工業資料記錄與擷取 · 儲能與電力設備 · 醫療可攜式裝置

3. YQ8025T 與 YQ8563：內建與外接的兩條路

兩顆都是 YQM 的即時時鐘，也都以 32.768kHz 為基準，但對「石英從哪裡來」這件事，答案完全不同——而這正是選型時第一個要拍板的問題。

比較項目	YQ8025T	YQ8563
守時基準	內建 32.768kHz DTCXO	外接 32.768kHz 石英晶體
外部晶振	不需要	需要
匹配電容	不需要	需要——依所選晶體決定
溫度補償	數位溫補，與振盪器在封裝內一起校正	取決於外接晶體與周邊電路設計
對 PCB 的影響	簡化——無晶體擺放、禁布區與對稱走線	需要晶體擺放、走線與接地護環
什麼時候選它	板子空間吃緊、在意量產一致性，或希望溫補在出廠就配好	手上已有驗證過的晶體，或想自己指定石英

一句話總結：YQ8025T 把振盪器收進封裝，YQ8563 則要你外掛。如果石英在你的設計裡早已選定、驗證完成，走 YQ8563 即時時鐘這條路會更順。

4. 想替代 EPSON RX8025T？先核對這四件事

EPSON RX8025T 家族長期是溫補守時的預設選項，RX-8025T-UB、RX-8025T-UC 與 RX-8025NB 在電表、記錄器與工業控制器裡的裝機量相當可觀。也正因為裝機量大，替同一顆腳位預備第二料源，才更值得提早做。建議照這個順序核對：

電源範圍：1.6V～5.5V 同時涵蓋 3.3V 與 5V 系統，以及備援電池電壓下滑的區間。
通訊介面：I²C——先對照現有韌體，確認匯流排速度、上拉電阻值與元件定址。
封裝與腳位：LGA14、6.0 × 8.5 mm。請核對焊墊圖形、高度淨空與回焊曲線。
功能集：把日曆與暫存器行為，對照韌體實際讀寫時間的方式，再用樣品在自己的板子上實測確認。

RX8025T 各版本的規格書可在我們的 EPSON 產品線頁面取得，直接與 YQ8025T 逐項對照。把進口料與在地料並行驗證，一次拿到兩個結果：可用的替代路徑，以及同一顆腳位上真正的第二供應來源。

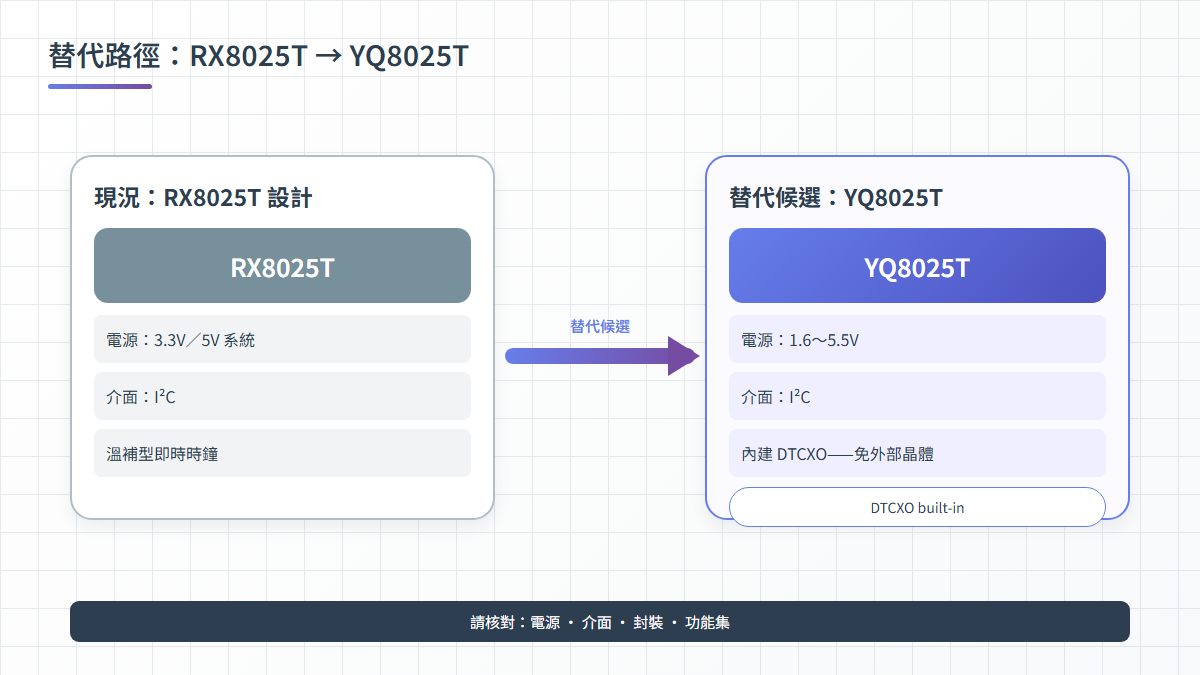

RX8025T 替代為 YQ8025T 的評估路徑——I²C、1.6～5.5V、LGA14 內建 DTCXO 即時時鐘對照

圖 2：RX8025T 替代為 YQ8025T 的評估路徑——導入前請先核對電源、介面、封裝與功能集。

5. 應用場景對照

應用場景	內建 DTCXO 帶來什麼
智慧計量（主力量產場景）	計費級的時間基準必須靠備援電池撐過好幾年，而密封錶體內不會有晶體老化、頻率偏移的問題
工業資料記錄與擷取	機櫃歷經整個工業溫度範圍時，時間戳記依然保持正確順序
儲能與電力設備	在「石英加電容」這個傳統弱點上，提供可靠的事件時間標記
醫療可攜式裝置	LGA14 小尺寸加上 1.6～5.5V 寬電壓，適合電池供電設計

6. 常見問題

Q：YQ8025T 需要外接 32.768kHz 晶體嗎？

A：不需要。32.768kHz 的 DTCXO——振盪器本體與數位溫補電路——都整合在封裝內，因此既不用加晶體，也不用配一對匹配電容。

Q：YQ8025T 可以直接替代 EPSON RX8025T 嗎？

A：它鎖定的是同一類功能：整合溫補的高精度日曆即時時鐘、I²C 介面，加上小型化表面貼裝封裝。請把它當成替代候選來評估——先逐項核對電壓、介面、腳位與功能集，再用樣品在自己的板子上確認。

Q：YQ8025T 跟 YQ8563 差在哪裡？

A：差在石英策略。YQ8025T 內建 DTCXO，不需要外部晶振與匹配電容；YQ8563 使用外接 32.768kHz 石英晶體，由你自己選料與布局。

Q：電壓、封裝與工作溫度各是多少？

A：1.6V～5.5V，工作溫度 -40～+85°C，LGA14 封裝、尺寸 6.0 × 8.5 mm，對外為 I²C 介面。

相關頁面：即時時鐘分類、低功耗元件、I²C 介面低功耗即時時鐘，或瀏覽全部產品。

正在評估 YQ8025T 導入嗎？

YQ8025T 規格書、樣品，以及與您現用 EPSON RX8025T 版本的逐項對照，FAE 團隊一個工作天內回覆。

申請樣品與規格書
