如果把高速數位系統比作一個人體，參考時脈就是它的心跳：心跳一亂，全身節奏跟著亂；抖動一大，眼圖收縮、誤碼率飆升，再好的SerDes線路也白搭。30fs有多小？光在30飛秒裡只能走過約9微米——大約是頭髮直徑的八分之一。YXC揚興科技的 YSO233UJ 超低抖動差動振盪器（由 YQM ELECTRONICS 代理）就是這樣一顆「超級穩的心臟」：312.5MHz下抖動僅30fs、2.0×1.6mm超小封裝、-40℃~+105℃全溫區±20ppm，為下一代高速系統把節奏踩得穩穩當當。

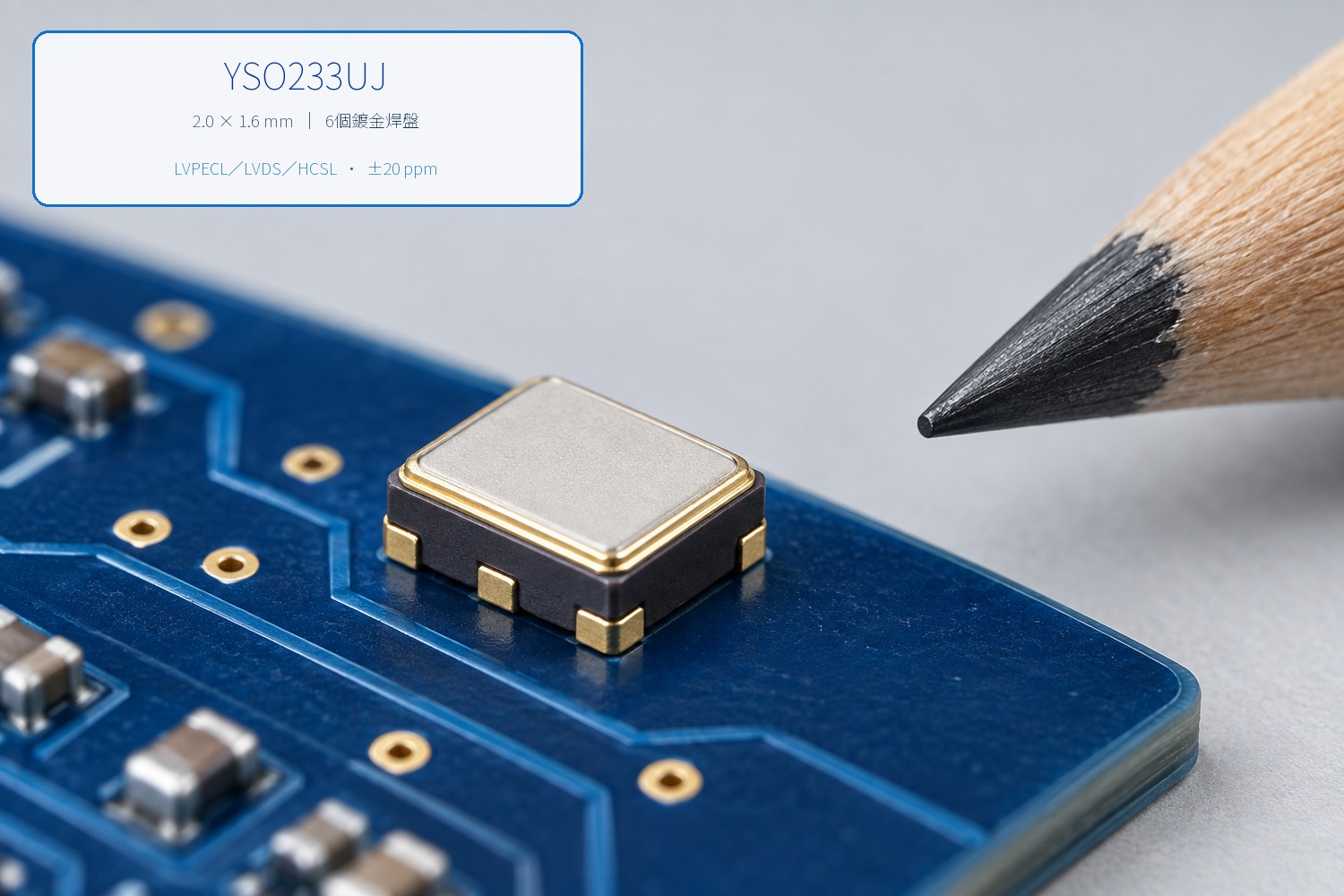

圖1：YSO233UJ 超低抖動差動振盪器——2.0×1.6mm超小封裝，支援LVPECL/LVDS/HCSL差動輸出。

1. 為什麼高速系統的「心跳」容不得一絲抖動

1.1 抖動吃掉的是眼圖的「容錯空間」
PCIe、SATA、USB 3.0、10G/25G/100G乙太網路，每一種高速介面都有一本嚴格的時序預算帳。參考時脈的抖動，是這本帳裡最先被扣掉的一筆——信號還沒出晶片封裝，預算已經在縮水。YSO233UJ 的 30fs（0.03ps）典型抖動幾乎不花這筆預算，把眼圖的容錯空間完整留給PLL、發射器和通道，誤碼率自然壓得下來。

1.2 源頭不乾淨，後面怎麼補都是白費力氣
SerDes的PLL只是「聽話辦事」——參考時脈有多少雜訊，它就忠實放大多少。倍頻一階，相位雜訊就多20·log(N)；速率越高，這筆帳越嚇人。與其下游拼命濾波補救，不如從源頭就把頻率「生」乾淨——YSO233UJ 走的就是這條路（見3.4）。

2. YSO233UJ 規格速覽

依YXC官方技術規格，YSO233UJ 關鍵參數如下：

圖2：312.5MHz下僅30fs抖動——眼圖保持清晰張開，高速SerDes鏈路更穩定。

3. 四大核心亮點，一次看懂

3.1 30fs @ 312.5MHz——近乎完美的參考時脈
在312.5MHz工作頻率下，典型抖動低至30飛秒。對PCIe、SATA、USB 3.0、10G/25G/100G乙太網路這類高速串列鏈路來說，這個等級的純淨度直接兌現成眼圖餘裕與更低的誤碼率——認證一次過，不用提心吊膽壓線過關。

3.2 2.0×1.6mm——小到沒藉口不塞進去
現代電路板每一平方公厘都要斤斤計較。YSO233UJ 的超小封裝輕鬆擠進光模組、固態硬碟（SSD）與高階FPGA/ASIC高密度板卡——那些3225、5032傳統尺寸放不下的地方，它都能安身。

3.3 ±20ppm 全溫區——冷熱都不慌的穩定度
不管設備待在恆溫機房，還是戶外5G基地台的鐵箱子裡，YSO233UJ 在 -40℃~+105℃ 全工業溫區內都維持 ±20ppm 頻率穩定度——長期運轉，時脈始終如一。

3.4 微影高基頻 + 三種差動輸出，一顆通吃
YXC獨家的微影高基頻技術，直接從源頭生成目標頻率，徹底避開PLL倍頻造成的相位雜訊累積。搭配可選的 LVPECL / LVDS / HCSL 差動輸出，背板、光介面、PCIe時脈三種場景一顆搞定，省下訊號轉換的麻煩。

4. 典型應用場景

• 100G/400G光模組：高速收發器的參考時脈源
• 資料中心交換機/路由器：高速背板SerDes時脈
• 5G基地台：前傳/中傳鏈路同步
• 高階量測儀器：低相位雜訊基準源
• 固態硬碟（SSD）：NVMe控制器高頻時脈

圖3：YSO233UJ應用地圖：100G/400G光模組、資料中心交換機、5G基地台、量測儀器與SSD。

5. 常見問題 FAQ

Q1：30fs抖動在實際設計中到底代表什麼？

A1：30fs等於0.03ps——光在這個時間裡只能走大約9微米，約莫頭髮直徑的八分之一。當參考時脈乾淨到這種程度，鏈路的時序預算幾乎不被消耗，眼圖餘裕完整保留給PLL與通道，反應在實測上就是更低的誤碼率與更輕鬆的認證。

Q2：LVPECL、LVDS、HCSL三種輸出該怎麼挑？

A2：長距離背板走線、高扇出場景選LVPECL；光模組與儲存裝置要低功耗平衡訊號就選LVDS；PCIe參考時脈的天然搭檔是HCSL。YSO233UJ 三種都支援，下單時指定即可——一顆料號，三種介面策略。

Q3：YSO233UJ 適合用在400G光模組嗎？

A3：非常適合。支援頻率涵蓋156.25MHz與312.5MHz——400G光通訊生態的標準參考頻率；2.0×1.6mm封裝也符合QSFP-DD/OSFP的嚴苛空間要求；±20ppm全溫區穩定度讓模組在整個工作溫度範圍內都穩穩達標。

結語：抖動就是效能的時代，先挑對時脈

400G光通訊與5G基礎建設當道的今天，參考時脈早已不是「配角零件」，而是決定系統效能上限的關鍵元件。YXC YSO233UJ 一手掌握 30fs超低抖動、2.0×1.6mm超小封裝 與 ±20ppm全溫區穩定度 三張王牌，是時脈樹設計最值得信賴的基石。YQM ELECTRONICS 常備現貨、快速供樣：歡迎瀏覽 差動振盪器產品線 與 低抖動振盪器分類，或一覽 振盪器全系列，少走彎路、一站搞定。
