新潔能Gen.8系列IGBT：1200V/140A NCE140GD120VTP4 實測表現超越國際最優競品
Time： 2026-09-23 10:10:57
對光伏逆變器、儲能變流器與 UPS 系統的設計者而言，IGBT 正是決定效率高低的關鍵元件——每一毫伏的飽和壓降、每一毫焦耳的開關能量，最終都會變成機殼裡的熱。新潔能最新推出的第八代 Gen.8 IGBT 系列，實現了飽和壓降 VCE(sat) 與開關損耗（Eon、Eoff）的最佳折中：採用超高密度微溝槽閘極架構，顯著提升器件結構密度、有效降低導通損耗；同時透過漂移區與緩衝層的設計創新，達成開關損耗與關斷應力的雙重優化，讓實際應用得以兼顧系統效率與應用裕量。元器貓電子作為新潔能功率半導體的授權代理商，將此系列正式帶給海外客戶。

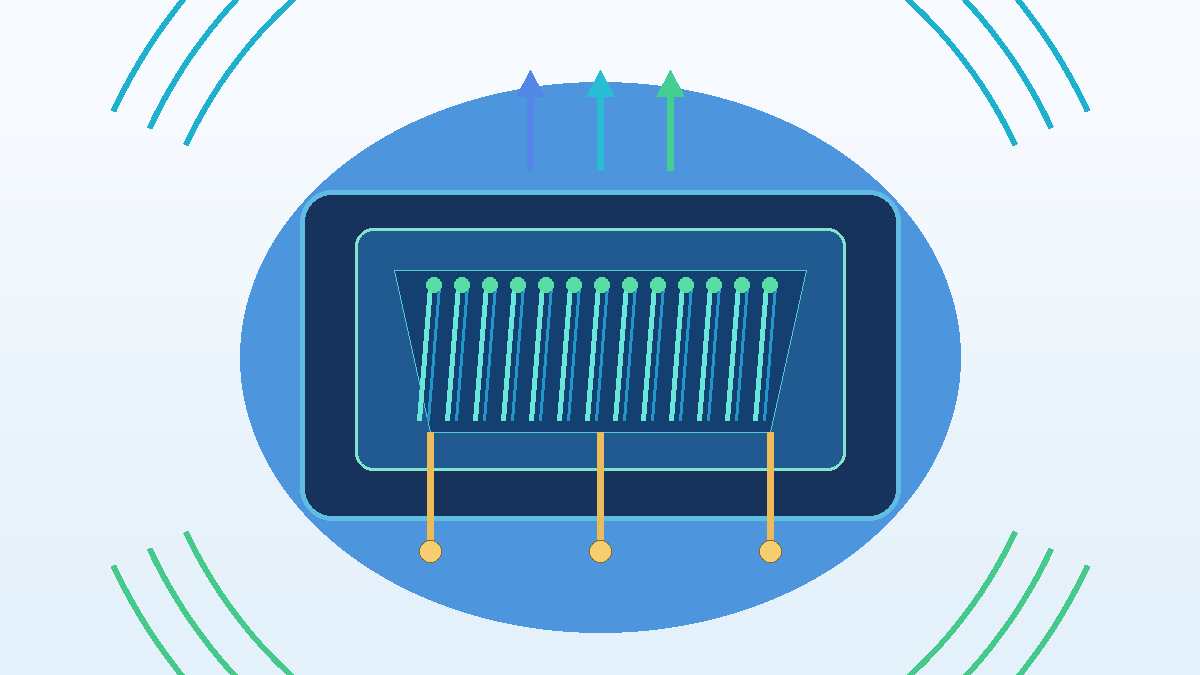

圖 4：Gen.8 架構解析——更高的器件結構密度，將設計創新轉化為更低的導通損耗。
本文以系列中的典型產品——NCE140GD120VTP4為例：額定電壓 1200V，100°C 條件下額定電流 140A，採用 TO-247Plus-4L 封裝，適用於光伏逆變、儲能、UPS、充電樁等綠色新能源及高能效應用場景。

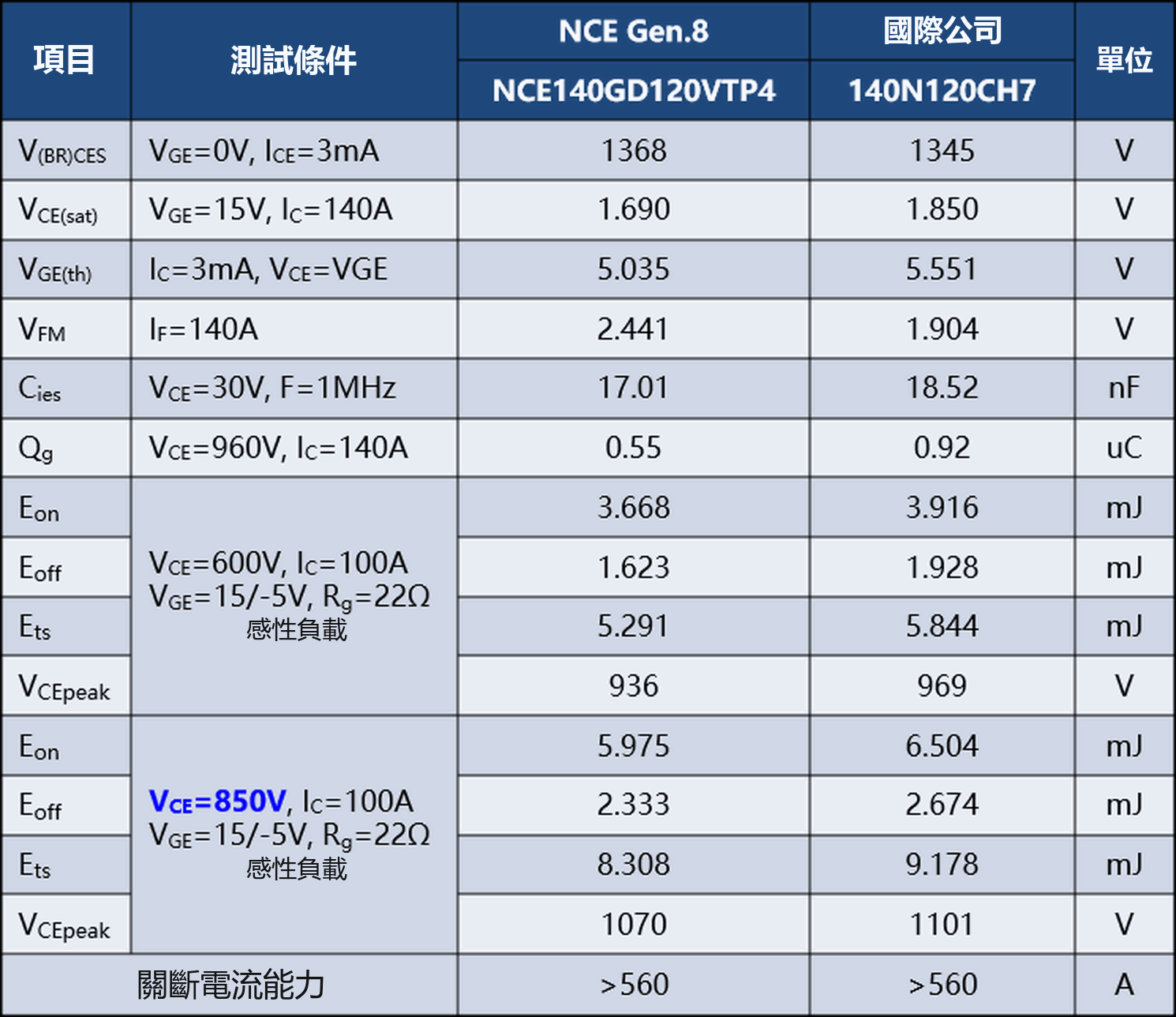

實際表現如何？下表為該產品與同規格業界最優競品在相同條件、相同設備下的實測參數對比——同電壓/電流等級的正面對標：
圖 1：實測參數對比——NCE140GD120VTP4 對比同級 1200V/140A 業界最優競品，相同條件、相同設備。
從實測數據來看，NCE140GD120VTP4 具備三大核心優勢：
- 更低導通損耗： 飽和壓降 VCE(sat) 較競品降低約 8.6%，可有效降低系統長期運行功耗。
- 更快開關速度與更低開關損耗： 更小的輸入電容 Cies 與閘極電荷 Qg（僅為競品的 54%），開關損耗 Ets 較競品低約 10%，進一步提升系統應用頻率上限。
- 更高系統安全裕量： 高母線電壓工況下關斷電壓尖峰 VCEpeak 更低，為系統設計預留更大的安全裕量。
此外，該產品基於 12 吋晶圓製程量產，工藝穩定性更優，充分保障器件參數一致性，為器件並聯與批量應用提供堅實保障。
產品優勢
- -40°C～175°C 全溫度範圍 V(BR)CES 大於額定耐壓
- 100% ICpuls 關斷測試
- 可通過更嚴苛的 HV-H3TRB 考核
- 更低的導通損耗，卓越的開關損耗表現
- 極低的關斷 VCEpeak 尖峰
應用領域
- 光伏逆變
- 儲能
- UPS
圖 5：光伏逆變、儲能與 UPS——三大應用支柱，對 1200V/140A 等級同時要求效率與安全裕量。
新潔能 Gen.8 系列 IGBT 還將陸續推出更多規格型號，覆蓋 650V、750V、1000V、1200V、1400V、1700V 六個電壓平台。針對不同應用領域的差異化需求，相同電流/電壓規格下亦提供多個子系列供選擇。例如與 NCE140GD120VTP4 同電流/電壓規格的 S 系列（型號 NCE140GS120VTP4），專門面向儲能等對二極體浪湧能力要求較高的應用，進一步增強了續流二極體的浪湧承受能力。
圖 6：Gen.8 路線圖涵蓋六個電壓平台——同一架構，多個子系列滿足差異化應用。
該產品的發布不僅是單一型號的參數升級，更標誌著新潔能 Gen.8 IGBT 技術進入成熟量產階段，性能可直接對標甚至超越國際最優競品。
命名規則
圖 3：型號解碼——NCE140GD120VTP4 拆解為品牌、電流等級、系列世代、電壓等級、封裝與選項。
結語：為高效率電力系統而生的標竿級 1200V IGBT
Gen.8 系列同時攻克了功率級設計的兩大成本來源——導通與開關。VCE(sat) 較競品低約 8.6%、閘極電荷僅為競品的 54%、開關損耗低約 10%，且關斷電壓尖峰更加平穩：NCE140GD120VTP4 在提升光伏、儲能與 UPS 系統效率上限的同時，保留了工程師所倚賴的安全裕量。12 吋晶圓製程則確保了批次間參數一致性，滿足並聯運行與大批量交付的要求。
元器貓電子備有 NCE Gen.8 IGBT 現貨，並提供完整的 IGBT 產品陣容——瀏覽 400–1400V IGBT 全系列，或聯繫我們的 FAE 團隊，為您的應用實測 Gen.8 系列的表現。
