YSN8563 超低功耗RTC晶片：執法記錄儀精準計時與超長續航方案

隨著法治化進程加速，執法記錄儀已成為公安、城管等執法領域的核心裝備。但在一線實戰中，執法記錄儀普遍存在整機功耗偏高、續航不足、高低溫環境計時漂移等計時痛點，容易導致音視頻記錄時間錯亂、證據鏈失效。針對以上行業痛點，YXC揚興科技推出YSN8563低功耗RTC晶片，全面適配執法記錄儀全場景需求，是保障執法記錄時間精準可靠、實現設備低功耗長續航的關鍵。

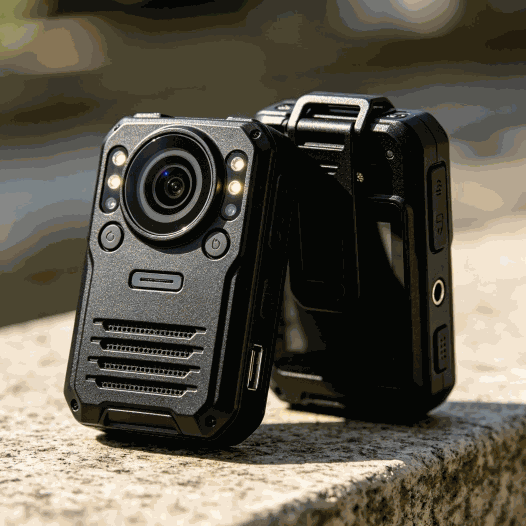

圖1：精準的實時時鐘同步對執法記錄儀證據完整性至關重要。

一、YSN8563 核心參數一覽

YSN8563是一款搭載I2C匯流排介面的分離式實時時鐘晶片，兼具超低功耗、寬溫工作、高穩定性與高性價比等優勢，完美適配執法記錄儀這類可攜式、戶外作業的終端設備。

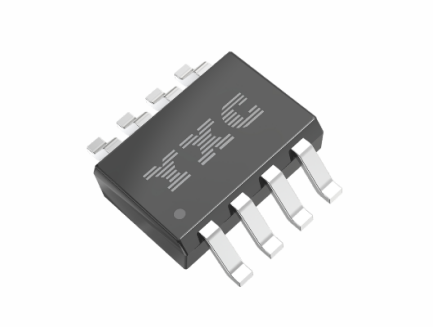

圖2：YSN8563 RTC晶片 — SOP-8/TSSOP-8/MSOP-8封裝選項與引腳配置。

圖3：YSN8563應用參考 — 執法記錄儀計時模組典型整合架構。

參數	規格說明
晶振要求	需外接一顆32.768kHz晶振，推薦YST310S
精度	依據外接晶體而定
封裝尺寸	SOP-8 / TSSOP-8 / MSOP-8
工作溫度	-40°C ~ +85°C，適配戶外寬溫工况
功耗	0.25 μA（3.0V Typ. @ +25°C）
工作電壓	1.8 V ~ 5.5 V
守時電壓	1.0 V ~ 5.5 V
通訊介面	標準I2C匯流排（最高速率支援400KHz）
特色功能	日曆、定時、鬧鐘、中斷輸出、低電壓檢測

二、行業痛點與YSN8563針對性解決方案

執法記錄儀的核心使命是留存真實、可追溯的執法證據，精準計時與長效續航是其正常運行的關鍵。當前執法記錄儀普遍面臨三大計時痛點——每一項均透過YSN8563的針對性工程設計予以解決。

痛點一：日常走時偏差大，計時精度不足

執法記錄儀對時間記錄有著嚴苛標準，部分設備計時誤差較大，在事故責任認定、執法流程時效核查等關鍵場景中，偏差超標的時間數據會降低證據可信度，無法滿足執法取證的規範性要求。

✓ YSN8563解決方案——高精度計時架構

高精度計時輸出：提供準確的年、月、日、星期、時、分、秒等時間資訊，確保系統時間精準同步。
數據一致性保障：晶片在讀取時間暫存器時，內部計時電路會自動暫停，該設計確保主控MCU讀取到的是同一瞬時的、無邏輯矛盾的時間數據。
支援低電壓檢測功能：當電壓低於可靠工作閾值時，晶片會置位狀態標誌，主動通知系統，及時預警供電異常，避免因電壓不穩引發計時錯亂、數據丟失等問題，全程保障時間數據真實可信。

痛點二：整機功耗偏大，戶外續航能力不足

執法記錄儀的使用必須貫穿執法全流程，戶外執法作業時間長達8~12小時以上。若RTC晶片功耗過高，會持續消耗設備電量，直接縮短整機續航，無法支撐全流程執法記錄需求。

✓ YSN8563解決方案——業界領先的超低功耗設計

超低功耗：YSN8563是一款專為低功耗場景設計的RTC晶片，其典型功耗僅0.25 μA（@3.0V，25℃），幾乎不影響整機續航。

痛點三：寬溫環境計時漂移，溫度穩定性不高

戶外執法工况複雜多變，高溫、嚴寒、雨雪等惡劣天氣頻發，普通計時方案在寬溫範圍內容易出現計時偏差，可能造成同一執法場景下多台設備時間不同步、錄像時間與實際執法時間不符的問題，直接影響執法證據的司法效力，難以滿足高可靠性要求。

✓ YSN8563解決方案——強固型寬溫性能

具備優異的寬溫工作特性：支援-40℃ ~ +85℃超寬溫工作，在極端高低溫環境下仍能保持極低時間漂移，計時精度穩定可靠，從源頭保障執法記錄時間合規、有效。

三、總結：YSN8563——執法記錄儀計時模組的優選方案

YXC揚興科技YSN8563 RTC晶片依託高精度計時、超低功耗、寬溫運行三大核心優勢，精準解決當前執法記錄儀續航短、記錄時間偏差大等核心難題。YSN8563能夠提供精準、可靠的時間基準，既保障執法證據的合法性與可追溯性，又有效延長設備戶外續航時間，是執法記錄儀計時模組的優選方案。

如需完整規格書、應用筆記、評估樣品或YSN8563整合至執法記錄儀設計的工程諮詢，我們的現場應用團隊隨時為您的專案提供技術支援。

獲取YSN8563樣品與執法記錄儀RTC技術支援

●0.25μA超低功耗

●-40℃~+85℃寬溫工作

●I2C介面+鬧鐘中斷輸出

●免費規格書與樣品申請

聯繫YQM客服諮詢
