AI 智慧眼鏡已成為繼手機、TWS 之後的新一代智慧穿戴入口，其輕薄化、長續航、穩連接、高清視聽的體驗，高度依賴上游電子元器件的小型化、低損耗、高功率密度、強抗干擾能力。元器貓電子作為順絡（Sunlord）授權分銷夥伴，將這條完整的元器件鏈路帶給穿戴裝置設計團隊。

順絡電子基於多年射頻、磁性器件、精密陶瓷技術積累，針對 AI 眼鏡全硬體鏈路提供五大產品線——LTCC 射頻器件、天線、射頻電感、功率電感、噪聲抑制器件，助力 AI 眼鏡從射頻前端到電源管理的全鏈路小型化、高性能化升級，為端側 AI 算力釋放與低功耗長續航提供核心被動元件支撐。

一、三大工程瓶頸：AI 眼鏡硬體設計繞不開的考題

AI 眼鏡主流硬體架構分為 MCU 級、系統級 SoC、SoC+MCU 三類，算力等級不同，但共同面臨三大工程瓶頸：

• 空間極限：內部可用空間極小，器件需以公制 0402/0603 為主；
• 功耗極限：小電池實現高續航，DCR、ACR、磁芯損耗必須全面優化；
• 訊號極限：Wi-Fi/BT/UWB 多天線共存，MIPI/USB 高速傳輸，EMI/EMC 控制嚴苛。

順絡以五大產品線提供全鏈路配套：LTCC 射頻器件守護射頻前端，天線矩陣兼顧通訊與定位，射頻電感提升匹配與靈敏度，功率電感支撐 DC-DC 與 PMIC 供電，噪聲抑制器件保障每條訊號乾淨無擾。

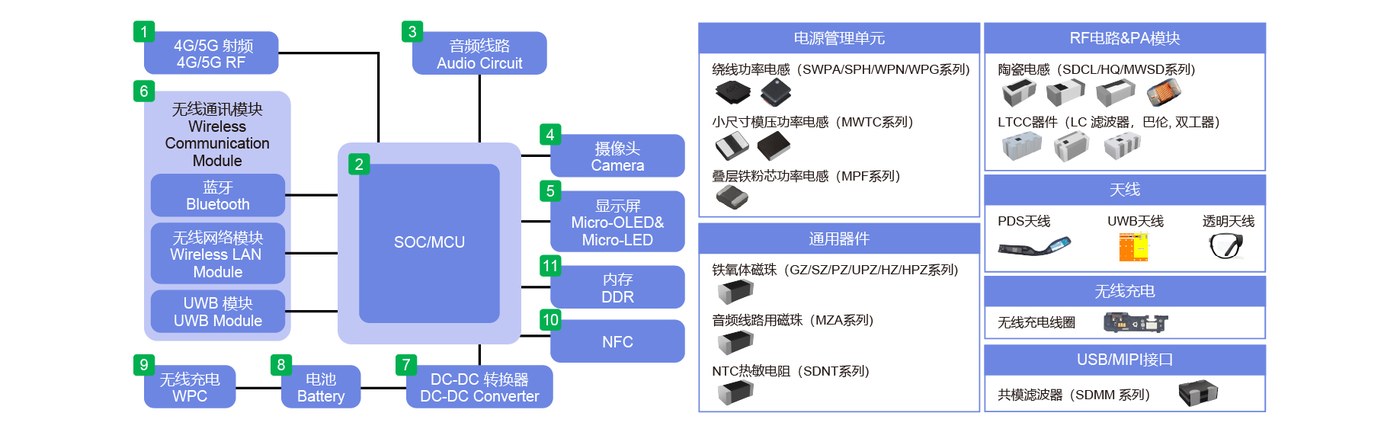

圖 1：順絡 AI 眼鏡架構圖 — 五大產品線在 SOC/MCU、攝像頭、顯示屏、電池與無線模組上的分佈。

二、LTCC 射頻器件：Wi-Fi 6E/7 與 UWB 的實測效率

射頻側，順絡 LTCC 平台提供兩款主力。針對 Wi-Fi 6E/7 頻段的雙工器 SLFD15-5R950G-03T：

• 插入損耗：2400MHz 頻段 ≤0.65dB，5150–7125MHz 頻段 ≤0.95dB；
• 帶外抑制：5150–7125MHz 頻段 ≥15dB，7200–7500MHz 頻段 ≥20dB；
• 功率容量：2.0W，滿足高吞吐射頻前端。

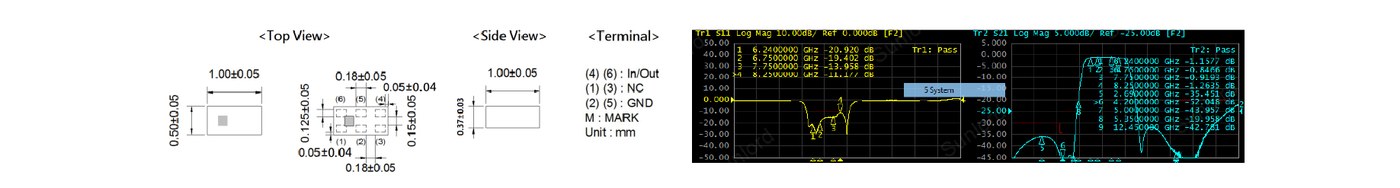

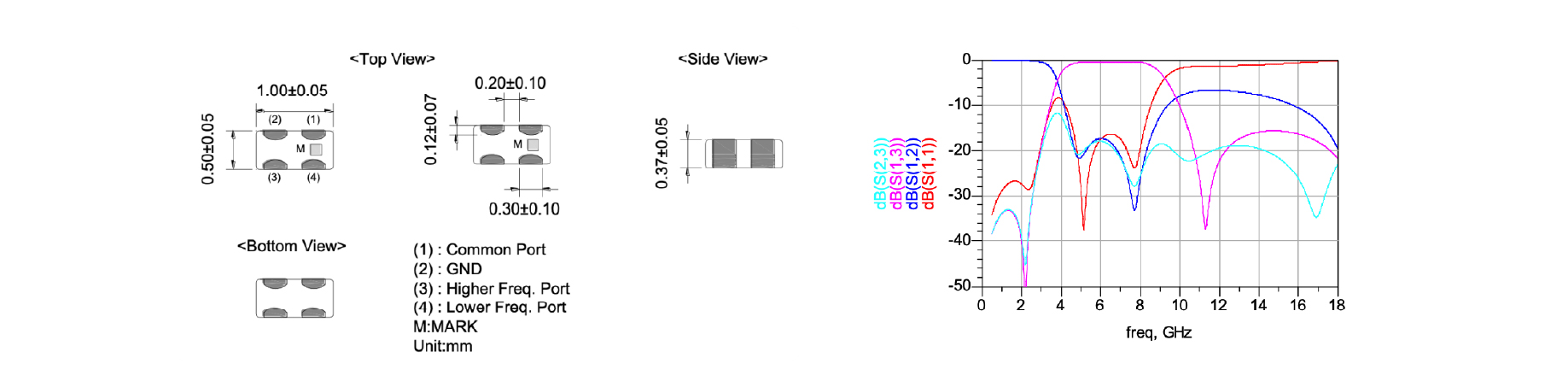

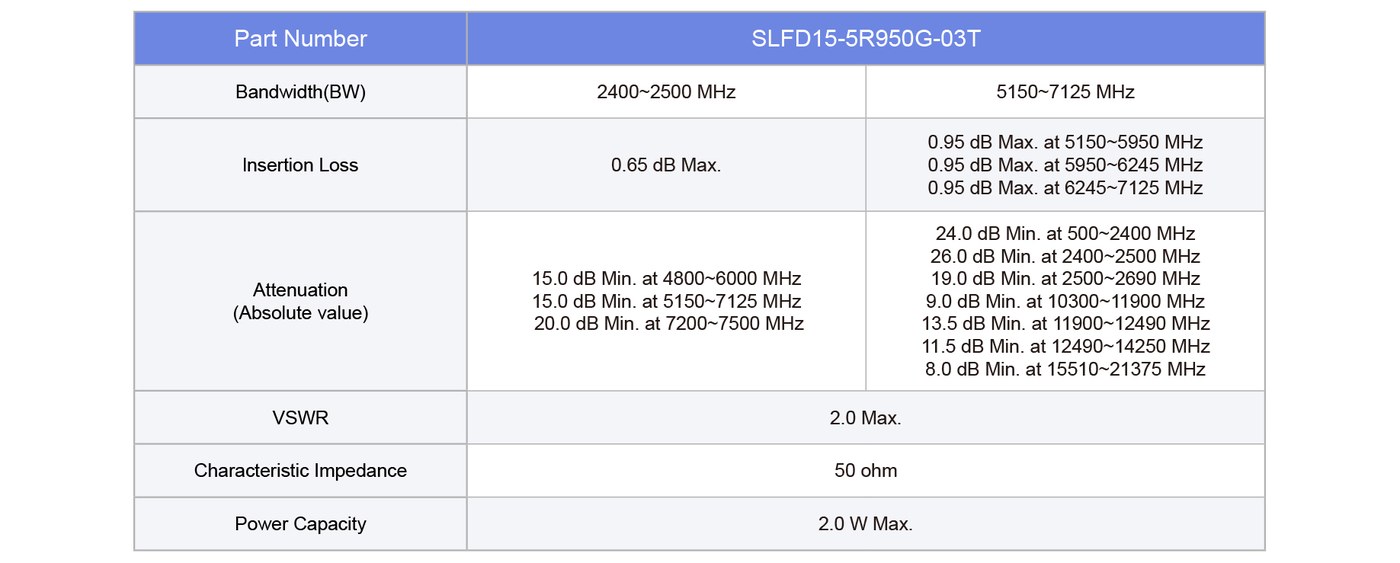

圖 2：SLFD15-5R950G-03T — 2400MHz 與 5150–7125MHz 頻段的實測響應與完整電氣規格。

針對 UWB 6–8GHz 通道的帶通濾波器 SLFB15-7R245G-01TF：

• 插入損耗：6240–6750MHz 頻段 ≤1.3dB，7750–8250MHz 頻段 ≤1.0dB；
• 帶外抑制：4000–4200MHz 頻段 ≥34dB，700–2690MHz 頻段 ≥30dB；
• 已批量應用於 AR/VR 項目。

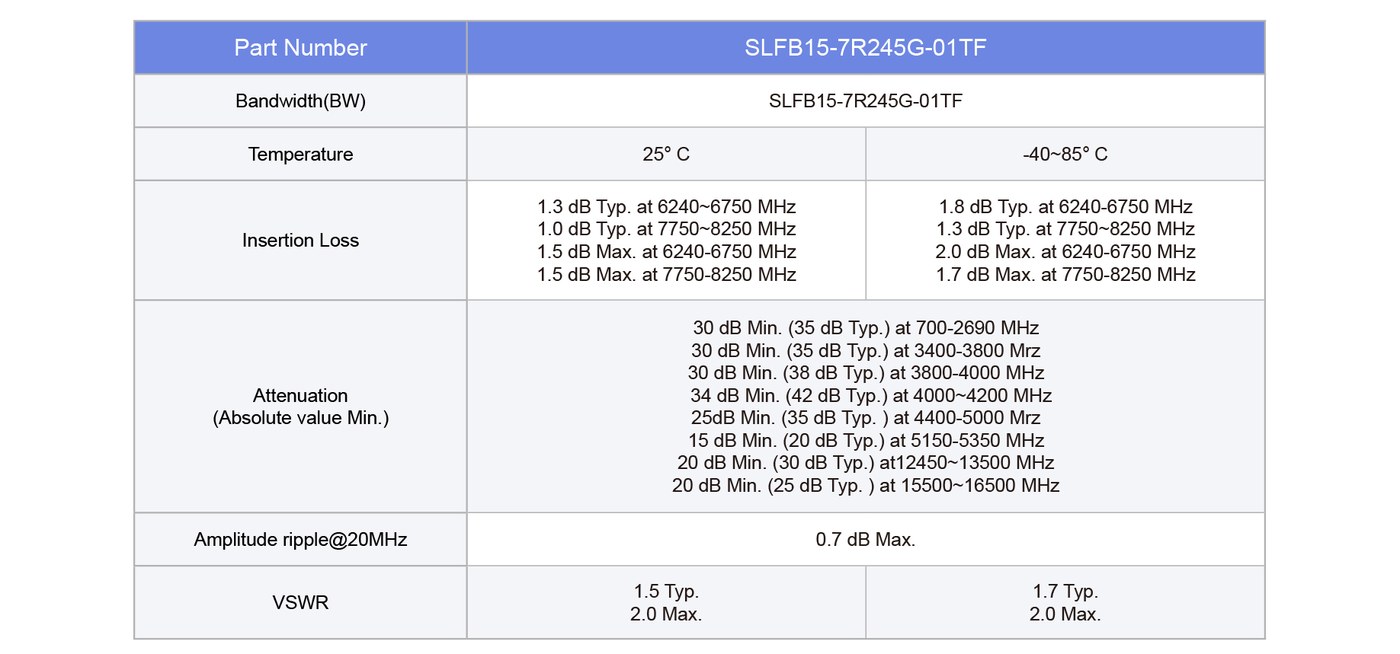

圖 3：SLFB15-7R245G-01TF — UWB 帶通性能與完整規格表，已在 AR/VR 量產項目中驗證。

效率優勢明顯：插損在指定測試條件下較同規格通用產品低 0.2–0.5dB 左右，相同發射功率下通訊距離至少提升 10%–15%；高抑制比降低雜散輻射，天線靈敏度可提升 2dB 左右，弱網環境下更穩定。

三、天線矩陣：傳統天線穩量產，透明天線拓展外觀設計

順絡為 AI 眼鏡提供 PDS 天線、UWB 天線、NFC 天線、WPC 無線充電線圈、透明天線完整產品矩陣，兼顧通訊、定位、充電、感知、外觀五大需求。

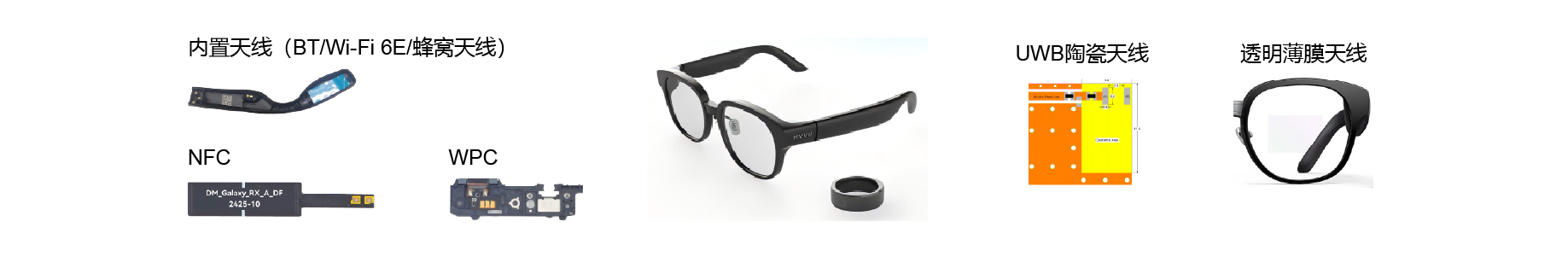

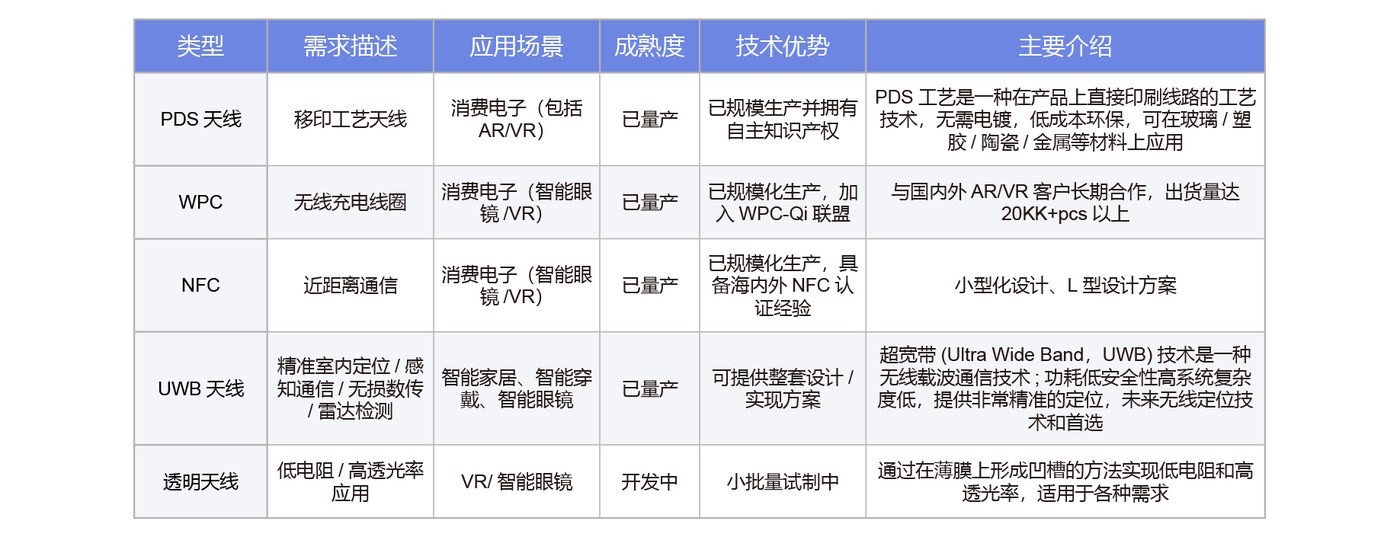

圖 4：順絡 AI 眼鏡天線矩陣 — 從量產的 PDS、WPC、NFC 到 UWB 天線與透明天線。

傳統 AI 眼鏡天線多佈置於鏡腿，鏡片與前框無法放置金屬天線；順絡透明天線專為 AI 眼鏡研發，可直接集成於鏡片、透明前框、鏡架透明區域，實現外觀無感、視野無遮擋、通訊不打折，支撐目標識別、感知通訊、精準導航、智能控制、無感支付五大高階場景。

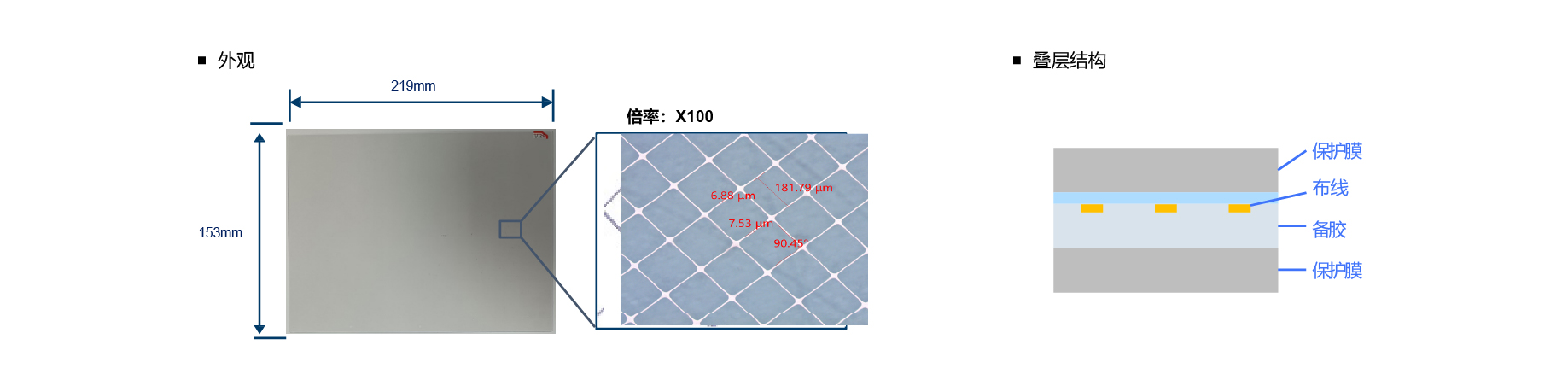

圖 5：順絡透明天線 — 佈於鏡片與前框，釋放鏡腿寶貴空間，助力眼鏡進一步輕薄化。

結構與電氣性能：

• 方阻：典型值 0.35Ω/□，低損耗，高傳輸效率；
• 支持頻段：Wi-Fi/BT/UWB 全頻段覆蓋；
• 通訊效率：不低於傳統 LDS/PDS 天線；
• 尺寸：典型尺寸 153mm×219mm，可定製裁切；
• 工藝：薄膜凹槽佈線，無金屬遮擋，耐彎折，高可靠。

透明材質不遮擋視野、不影響眼鏡設計美感，適配墨鏡、光學鏡、AR 鏡形態；可佈於鏡片與前框，釋放鏡腿空間；與鏡腿天線形成分集，實測場景下訊號穩定性提升 20%，運動／室內場景不掉線；工藝成熟可快速導入終端量產，輕鬆實現 AI 眼鏡核心體驗。

四、射頻電感：高 Q 值帶來靈敏度顯著提升

匹配網路側，順絡高 Q 疊層電感 HQ/UHQ 系列表現突出：UHQ 系列 1.5nH 典型 Q 值＞30@1GHz，同規格產品中領先；寄生電容更低，SRF（自諧頻率）更高。

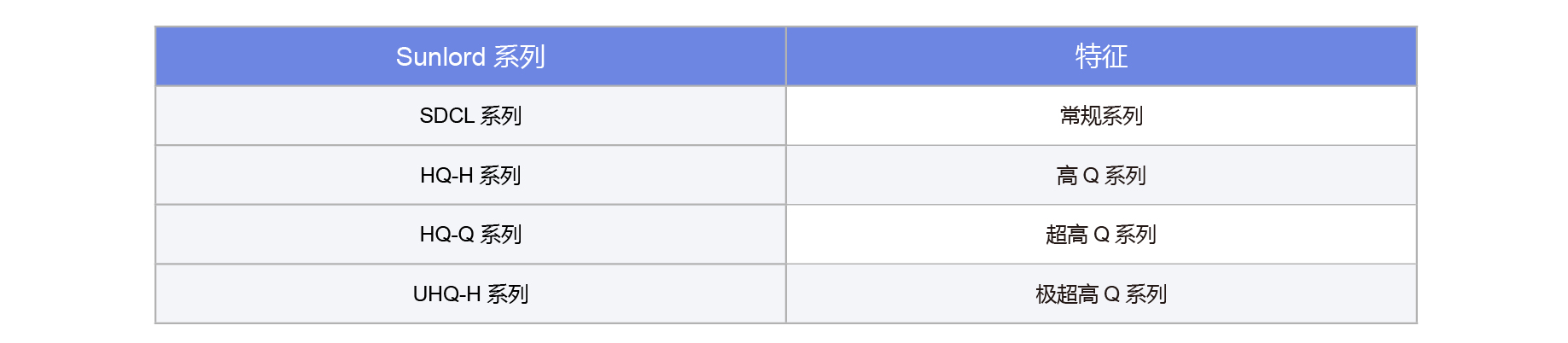

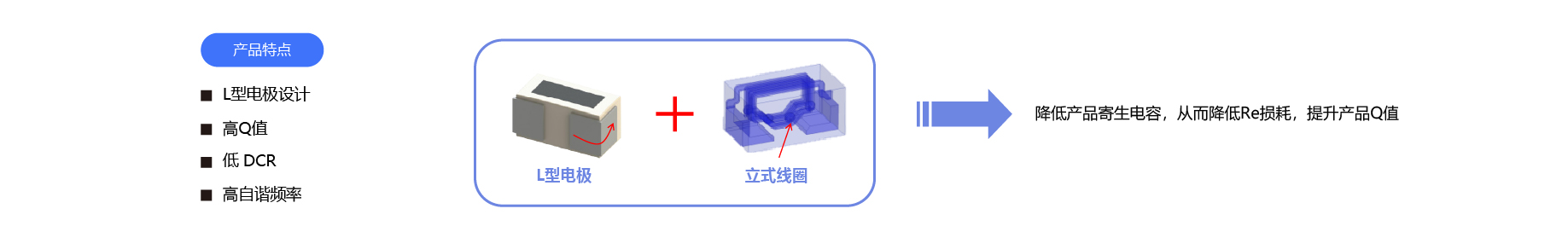

圖 6：順絡 HQ 系列疊層射頻電感 — 立式線圈與 L 型電極設計降低寄生電容，提升 Q 值。

繞線射頻電感 MWSD-C 系列同感值下 Q 值較同規格競品樣品高約 8%–12%，阻抗匹配更精準；射頻鏈路損耗降低約 0.3–0.8dB，接收靈敏度顯著提升；同時器件小型化至公制 0603 規格，佔用面積減少 40% 左右，有效釋放鏡腿空間。

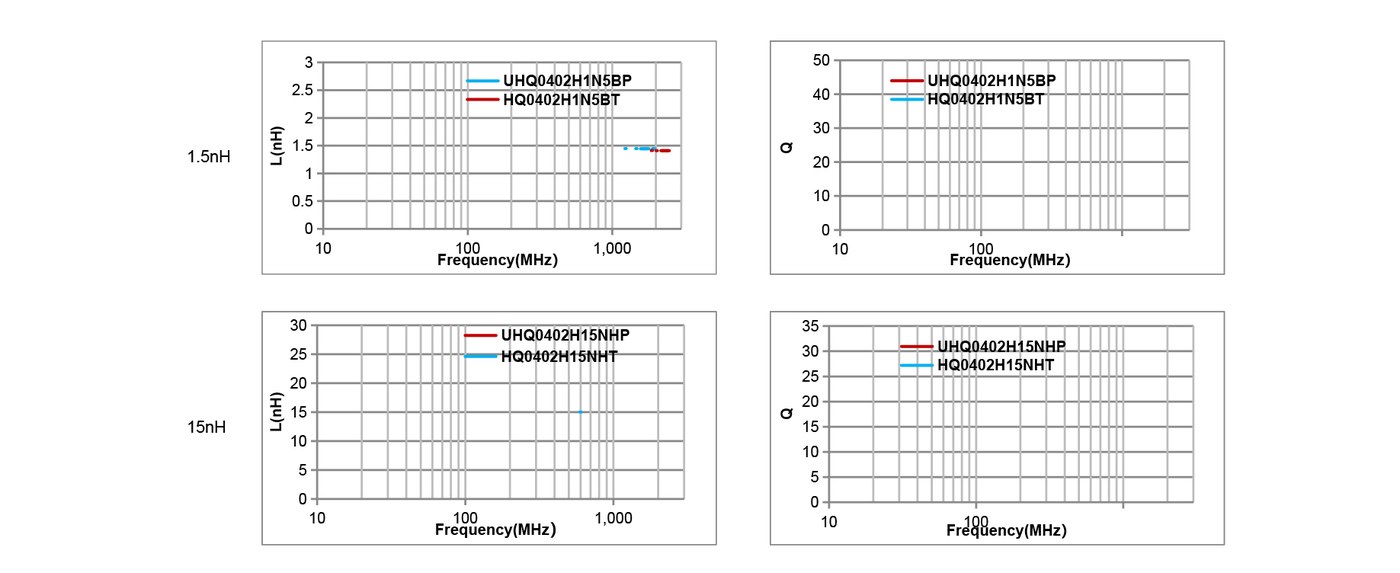

圖 7：UHQ0402H 對比 HQ0402H — 1.5nH 與 15nH 規格的電感量、Q 值隨頻率變化對比。

五、功率電感：AI 眼鏡電源心臟 — 繞線 SWPA/SPH/WPN/WPG 與三大平台

功率電感是 AI 眼鏡 DC-DC 電源轉換、PMIC 供電、大電流瞬態響應的核心器件，直接決定續航長短、發熱高低、系統穩定性。順絡針對 AI 眼鏡推出疊層鐵粉芯（MPF）、磁膠塗覆繞線（SWPA/SPH/WPN/WPG）、模壓（MWTC）三大平台，從電路底層提升 AI 眼鏡競爭力。

• 電源轉換效率：電感損耗越低，效率越高，同等電池續航更長；
• 溫升與散熱：DCR 越低、散熱越好，鏡腿不發燙，佩戴更舒適；
• 瞬態響應：大電流能力越強，SoC、攝像頭、屏幕啟動不壓降、不重啟；
• 小型化：尺寸越小，鏡腿更細、整機更輕，佩戴無感；
• EMI 抑制：磁芯性能越優，電源噪聲越小，不干擾射頻與音頻。

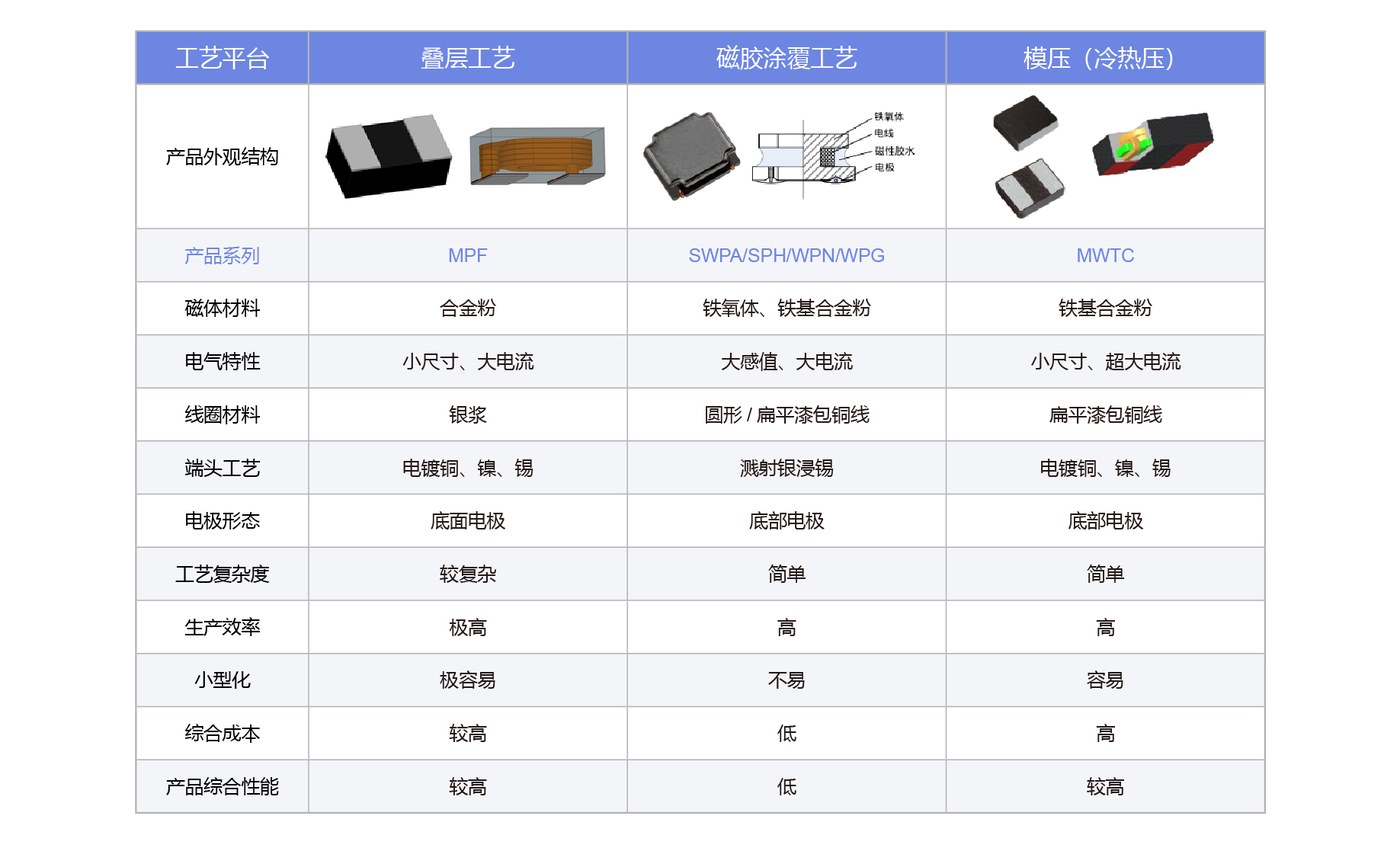

圖 8：三大平台各司其職 — MPF 疊層鐵粉芯、SWPA/SPH/WPN/WPG 磁膠塗覆繞線與 MWTC 模壓功率電感工藝對比。

MWTC 模壓功率電感是 AI 眼鏡典型電路的推薦之選。核心工藝：T-Core 軟磁非晶芯 + 扁平漆包線 + 自研鐵基合金磁體。典型型號：MWTC160808SR47MT、MWTC1412065SR33MT。關鍵優勢：

• 大電流、低 DCR：0.47μH 型號為例，DCR 低至 32mΩ，Isat 可達 5.4A；
• 電源轉換效率 ≥92%，同規格產品中表現優異；
• 扁平線圈結構：內阻更低、散熱更快，對標同類樣品溫升比競品低約 3–5℃；
• 低紋波：輸出電壓更純淨，電源噪聲降低 20% 以上。

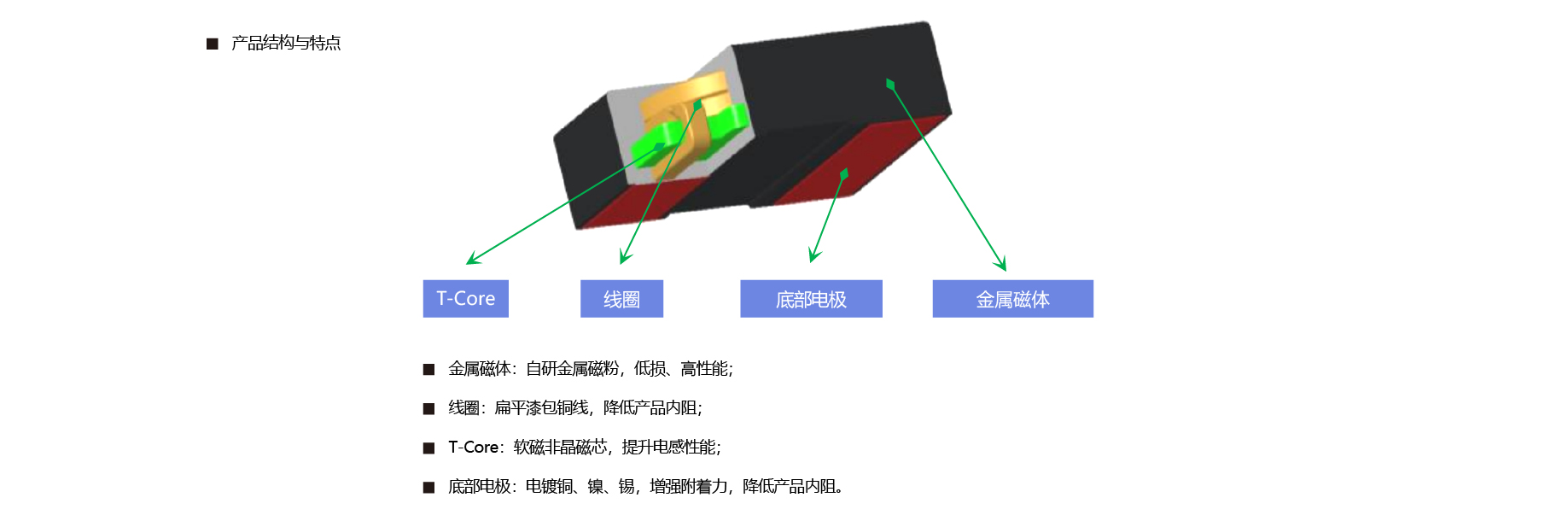

圖 9：MWTC 模壓功率電感結構 — T-Core 非晶磁芯、扁平線圈與底部電極，實現低內阻與快速散熱。

當板上面積成為硬約束，MPF 疊層鐵粉芯功率電感接棒 — 小型化 + 低損耗優選方案。核心工藝：金屬合金 + 樹脂疊層，高溫熱處理形成絕緣氧化膜。典型型號：MPF1412065SR33MT、MPF1412065SR47MT。關鍵優勢：

• 小尺寸：目前可提供最小尺寸為 1.0×0.5mm 產品，適配 AI 眼鏡 PMIC 小體積供電；
• 低 AC 損耗：以 MPF1412065SR33MT 為例，5MHz 下 ACR 僅 0.23Ω，輕載效率比同尺寸一體成型高約 6%–10%；
• 低磁芯損耗：熱處理消除應力，磁損降低 15% 左右，夏季／運動場景穩定不宕機；
• 高散熱：無有機物殘留，導熱係數提升 20% 以上，溫升電流更優；
• 高可靠性：高溫氧化膜，1000 小時老化性能漂移小於 2%。

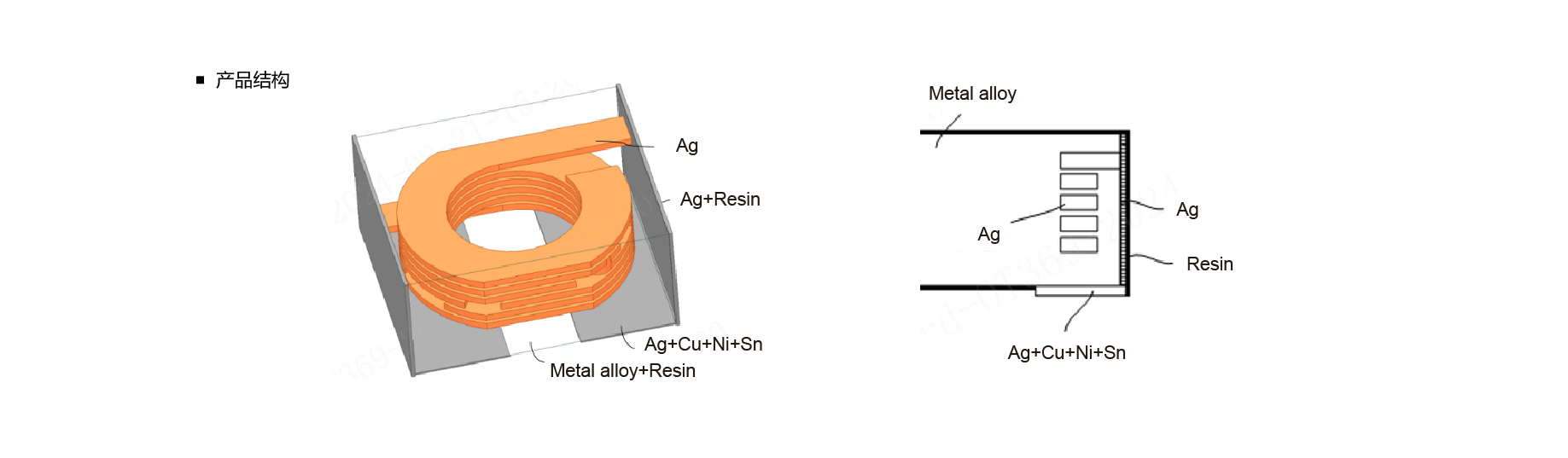

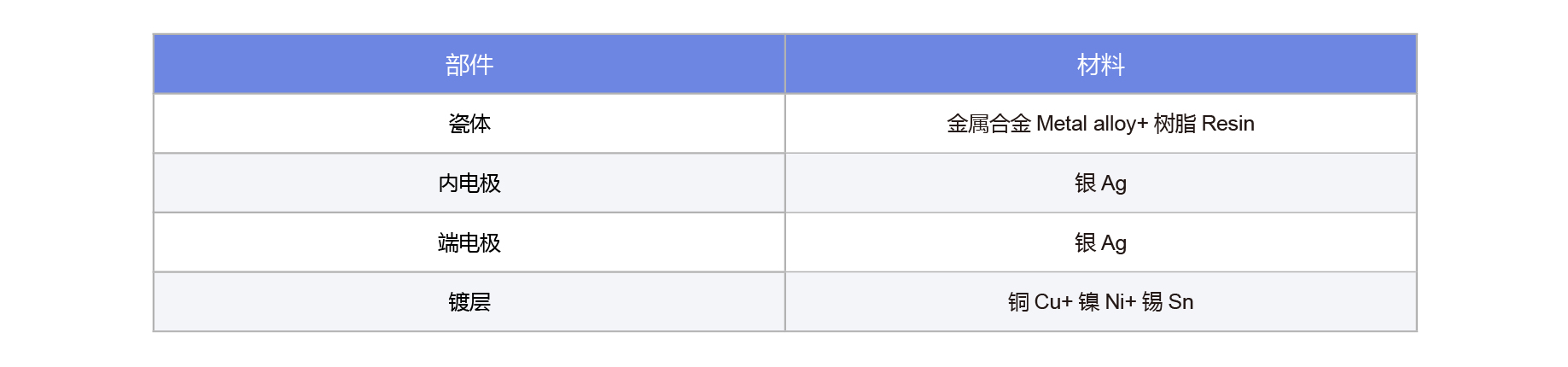

圖 10：MPF 疊層粉芯功率電感 — 支撐 1.0×0.5mm 形態的結構與材料體系。

選擇繞線路線的團隊，則對應 SWPA/SPH/WPN/WPG 系列：鐵氧體、鐵基合金粉磁芯搭配圓形／扁平漆包銅線，在成熟量產平台上實現大感值、大電流。三平台對比可查閱完整電感產品目錄。

六、噪聲抑制器件：音頻與高速接口信噪比實測提升

噪聲側，音頻磁珠 MZA 系列（如 MZAH1005F461-R90TF）精準打擊干擾人聲的頻段：

• 900MHz 頻段下典型阻抗值 460Ω，1.7GHz 頻段下典型值 600Ω；
• THD+N<0.1%，實測環境下人聲清晰度提升 ≥30%；
• 可消除 GSM、藍牙／Wi-Fi 等頻段干擾，風噪、回聲抑制效果顯著。

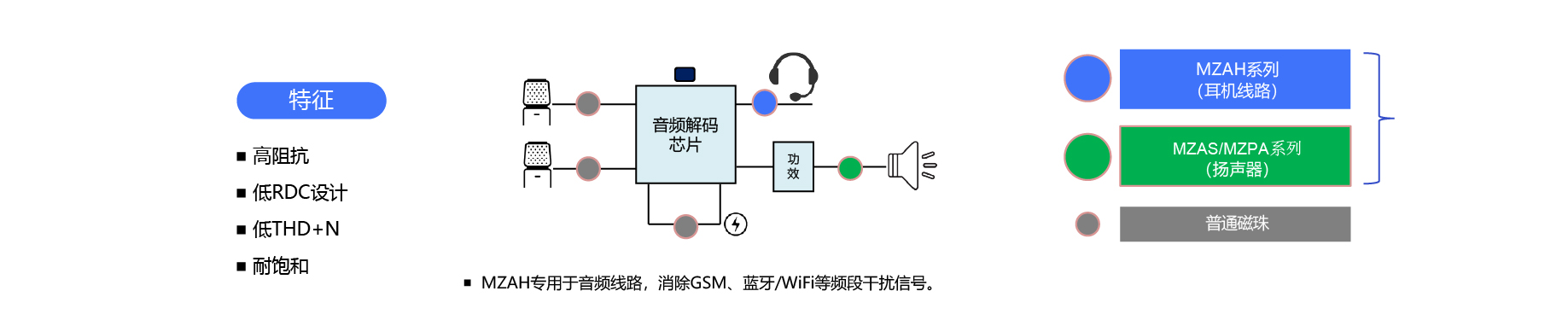

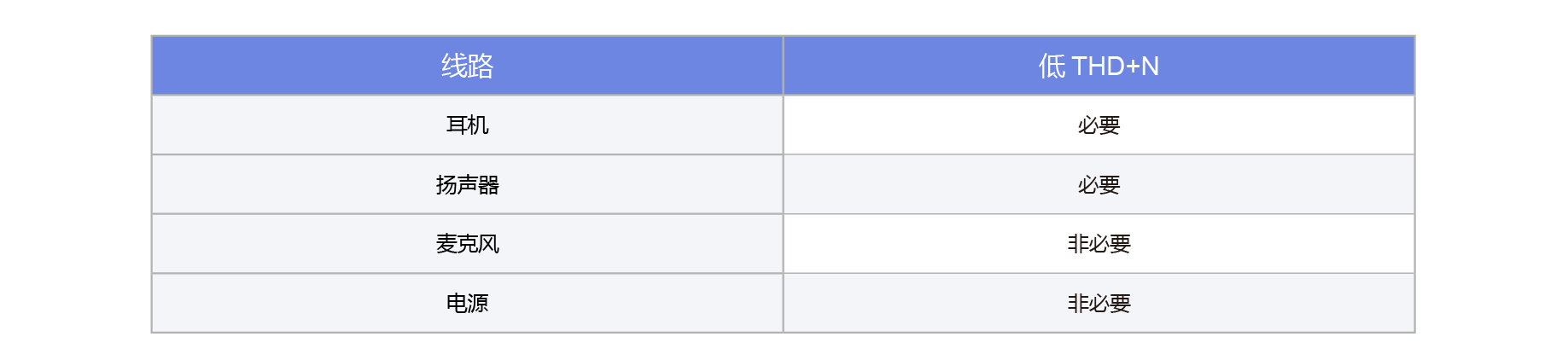

圖 11：MZA 音頻磁珠解決方案 — 耳機、揚聲器、麥克風線路專用濾波，低 THD+N 設計。

高速接口側，共模電感 SDMM 系列支持 MHz~GHz 寬頻共模抑制，保障 MIPI、USB 等高速接口穩定傳輸、訊號完整性優異；同時解決 MIPI 輻射干擾天線問題，攝像頭與顯示穩定性提升。

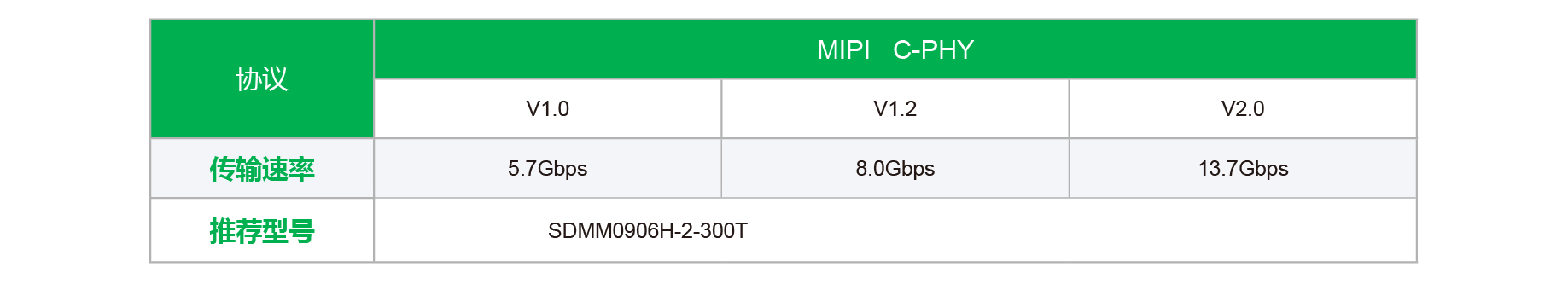

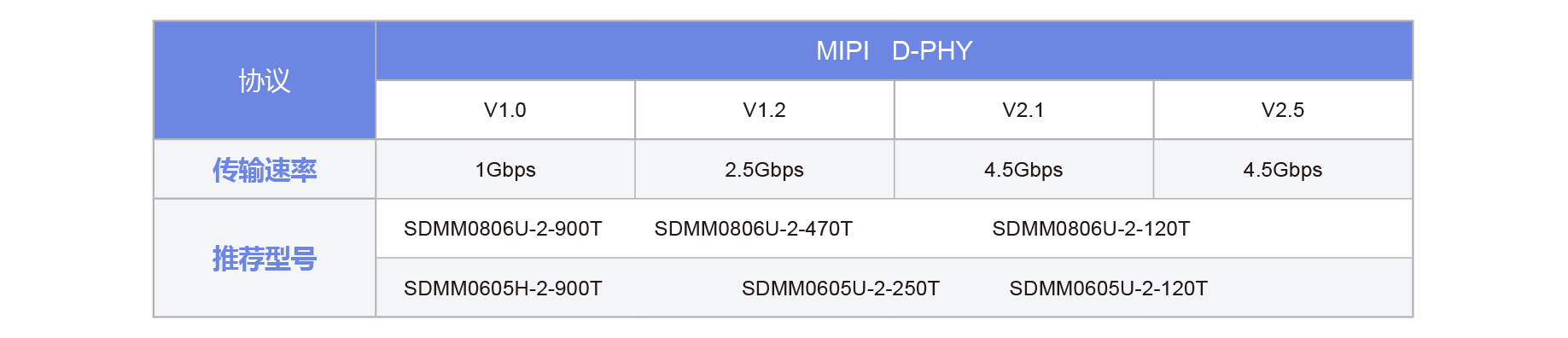

圖 12：MIPI 接口應用推薦 — SDMM 共模電感對應 D-PHY V1.0–V2.5 與 C-PHY V1.0–V2.0 傳輸速率。

結語：一條被動元件鏈，四維競爭力

AI 眼鏡的競爭，是硬體集成效率、功耗控制、外觀設計、電源穩定性四位一體的競爭。順絡電子以實測數據為支撐、平台認證為基礎、量產交付為保障，以透明天線 + 功率電感為差異化產品方向，從射頻、電源、訊號、天線全維度提供元器件方案，助力客戶在輕薄化、長續航、穩連接、高品質視聽、無感高顏值上建立核心競爭力，陪伴 AI 眼鏡從百萬級走向億級市場。

為您的下一款穿戴裝置，對比功率電感平台、LTCC 濾波器與噪聲抑制器件，或追蹤產品動態掌握順絡新品資訊。
